Распредвал для Audi 2.2 Turbo: выбор профиля под задачи тюнинга
Идея «поставим спортивный распредвал — и Audi 200 поедет веселее» звучит просто, пока не выясняется, что у мотора уже другая турбина, впуск и наддув, а калибровка ЭБУ осталась прежней.
Вал не добавляет мощность сам по себе: он меняет наполнение цилиндров и рабочий диапазон двигателя. Ошиблись с профилем — получите мотор, который оживает наверху, но ленится там, где машина проводит большую часть поездки.
Для пятицилиндровых 2.2 Turbo 3B, AAN и ABY выбор обычно сводится к трём направлениям: оставить штатные валы, использовать атмосферный вал 7A или поставить тюнинговый комплект. Ни один вариант не универсален. Тут важны турбина, целевые обороты, конфигурация ГБЦ и настройка ЭБУ — а не слово «спорт» в описании детали.
Штатные валы 3B, AAN и ABY: сначала понять, что уже стоит
У стандартных 20-клапанных турбомоторов 3B, AAN и ABY продолжительность фазы составляет 202° на впуске и 213° на выпуске. Это не цифры, которые сами по себе обещают конкретную мощность. Они описывают профиль, с которым мотор спроектирован работать в заводском конфиге, и служат отправной точкой для сравнения.
Если задача — собрать бодрую дорожную Audi 200 на штатной или умеренно увеличенной турбине, замена валов не обязана быть первым пунктом списка. Гораздо неприятнее обнаружить после установки, что двигатель стал хуже реагировать снизу, а наддув и настройка не соответствуют новому диапазону. Распредвалы имеют смысл под конкретную связку деталей; иначе это дорогой способ перенести характер мотора в другое место тахометра.
Есть и полезный ориентир от RS2. На ADU выпускной вал имеет подъём клапана 9,5 мм при фазе выпуска 205°. Впускной вал RS2 не стоит считать отдельной волшебной деталью: впускные валы ADU и AAN/3B одинаковы. Если задача — получить эффект от «вала RS2», сначала уточните, о каком именно валу и параметре идёт речь. В каталогах и разговорах это часто сливают в одну красивую легенду.
Для выбора распредвала полезнее сравнивать не названия, а характер и требования профиля:
| Вариант | Известные характеристики | На что ориентирован | Главная оговорка |
|---|---|---|---|
| Штатные 3B/AAN/ABY | Впуск 202°, выпуск 213° | Заводской диапазон работы турбомотора | Замена не нужна только ради самого факта тюнинга |
| Выпускной вал ADU/RS2 | Выпуск 205°, подъём 9,5 мм | Более высокий подъём выпускного клапана | Не означает, что оба вала RS2 отличаются от AAN |
| Вал 7A | Впуск 224°, подъём 10,5 мм; выпуск 213° | Улучшение продувки на верхах в подходящем конфиге | Низовой тяги прибавкой считать нельзя |
| Cat Cams 1002331 Sport | Впуск 242° / 9,65 мм, выпуск 258° / 10,00 мм | Спортивный профиль с более длинными фазами | Нужны подходящие турбина, настройка и проверка конфигурации |
| Cat Cams 1002339 Hot Street | Впуск 271° / 10,40 мм, выпуск 258° / 10,00 мм | Ещё более выраженный сдвиг к оборотному режиму | Название не заменяет расчёт и настройку |
Вал не «добавляет верха» бесплатно: за диапазон высоких оборотов мотор нередко расплачивается отзывчивостью снизу.
Вал 7A: рабочий апгрейд или дешёвый компромисс
Атмосферный 2.3 20V 7A интересен турбоводам впускным распредвалом. У него фаза впуска 224° и подъём 10,5 мм; для сравнения, штатный впускной профиль 3B/AAN/ABY короче. В подходящем конфиге это может помочь продувке головки на верхах, особенно если установлен крупный турбокомпрессор и двигатель рассчитан работать в более высоком диапазоне оборотов.
Но «поставить вал от атмосферника — получить больше момента» здесь не работает. Широкая фаза смещает характер отдачи вверх и может ослабить тягу на низких оборотах. На дорожной машине с турбиной, которая и так долго выходит на режим, подобный обмен легко превратить в ухудшение повседневной езды. Пик мощности на графике — это не весь мотор и не вся поездка.
Перед покупкой стоит сформулировать задачу без рекламных слов:
1. Где должна прибавиться отдача? Если цель — верхний диапазон и конфиг с крупной турбиной, вал 7A имеет понятную логику. Если хочется раннего подхвата в городе, аргумент слабее.
2. Что происходит с наддувом и турбиной? Вал не лечит неподходящий турбокомпрессор и не отменяет его лаг. Он меняет условия наполнения двигателя, а не физику раскрутки турбины.
3. Кто настроит ЭБУ? После изменения фаз прежняя калибровка может перестать соответствовать наполнению и рабочему диапазону. Ставить вал, а затем надеяться на штатную отшивку — план с сомнительным финалом.
4. Готова ли головка блока? Если речь не о простой замене вала, а о переносе ГБЦ 7A на турбомотор, появляется механическая работа: каналы, фланец охлаждения и совместимость датчика фаз.
У этого решения есть смысл, когда оно встроено в проект, а не выбрано по принципу «нашёл дешевле тюнингового». Низкая цена донора может быстро раствориться в доработках и настройке. А если остальные компоненты оставлены штатными, выигрыш окажется не там, где его ожидали.
Cat Cams: спортивный распредвал Audi 3B под конкретный диапазон
Для 2.2 20V Turbo выпускаются профили Cat Cams, в том числе для AAN, ABY и RR. Важная разница между вариантами — не только подъём клапана, но и продолжительность фаз. Чем агрессивнее профиль, тем меньше смысла выбирать его отдельно от турбины, ЭБУ и предполагаемого диапазона оборотов.
У профиля 1002331 Sport впускная фаза составляет 242° при подъёме 9,65 мм, выпускная — 258° при подъёме 10,00 мм. У 1002339 Hot Street впуск растёт до 271° при подъёме 10,40 мм, выпуск остаётся 258° и 10,00 мм. Разница во впускной фазе существенная: это уже не история про замену детали «чтобы мотор стал чуть бодрее», а выбор характера двигателя.
| Профиль | Впуск | Выпуск | Практический смысл |
|---|---|---|---|
| Cat Cams 1002331 Sport | 242° / 9,65 мм | 258° / 10,00 мм | Умеренно спортивный вариант относительно более радикального профиля |
| Cat Cams 1002339 Hot Street | 271° / 10,40 мм | 258° / 10,00 мм | Более длинная впускная фаза, сильнее ориентированная на оборотный режим |
Эти параметры помогают сравнить профили, но не дают честного обещания по приросту мощности. Точный результат нельзя вывести из одних фаз: он зависит от турбокомпрессора, ГБЦ, наддува, настройки и механической сборки. Без стендовых данных конкретного проекта называть цифру прироста — значит продавать ожидание, а не инженерное решение.
Я бы выбирал между такими валами не по слову Sport или Hot Street, а по тому, где должен работать мотор. Если машина нужна для дороги и важна тяга в широком диапазоне, слишком длинная фаза может оказаться не преимуществом, а ежедневной платой за редкие поездки «в отсечку». Если проект строится под верх, крупную турбину и соответствующую настройку, более агрессивный профиль уже выглядит осмысленно.
Разрезная шестерня и настройка фаз: установка — не финал

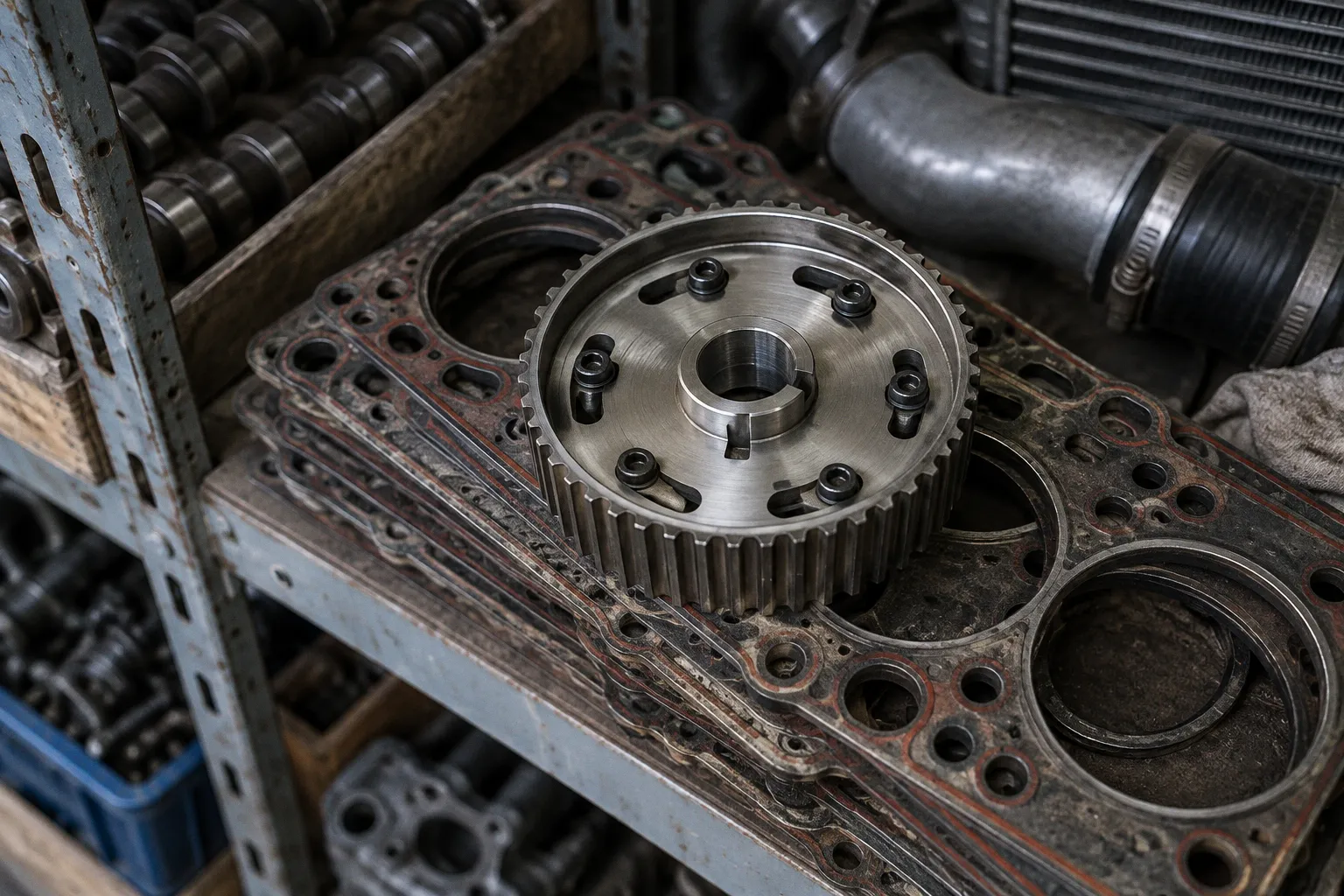

При тюнинге пятицилиндрового мотора фазы нельзя считать автоматически правильными только потому, что метки совпали. Разрезная шестерня распредвала позволяет точнее выставить положение вала относительно коленвала и настроить перекрытие клапанов. Это полезный инструмент, но не магическая шайба, которая компенсирует неверный выбор профиля или неподготовленную калибровку.
Сначала нужно понимать, что именно настраивается и под какую конфигурацию. Перемещение фаз меняет поведение двигателя, поэтому установка «на глаз» ради красивого ощущения после первого запуска — плохой метод. Если нет измерений и понимания целевого результата, регулируемая шестерня превращается в удобный способ долго искать, почему машина стала ехать иначе, чем ожидалось.
Особенно аккуратно надо подходить к переделке ГБЦ 7A для установки на блок 2.2 Turbo. Тут недостаточно переставить головку и собрать мотор по привычным меткам. Потребуются фрезеровка и сверление каналов под турбо-фланец охлаждения, а также доработка крепления датчика фаз под спецификацию AAN, ABY или ADU. Это уже механическая адаптация узла, а не комплект деталей, который собирается по принципу «болт-он».
Экономия на этой стадии часто выглядит убедительно только до сборки. Неподходящая обработка, неверное положение датчика или фазы, выставленные без контроля, могут перечеркнуть смысл более дорогого распредвала. И если после этого мотор плохо заводится или не попадает в ожидаемый диапазон, обвинять сам вал рано — конфиг собирается целиком.
Как фазы меняют поведение турбомотора
Распредвал управляет тем, когда и насколько открываются клапаны. Изменение продолжительности фаз и подъёма влияет на газообмен, а значит — на то, как двигатель наполняется в разных режимах. Для турбомотора эта история связана не только с головкой блока: в системе участвует турбина, и результат одной детали зависит от всей связки.
Более длинные фазы могут улучшить продувку на верхах в подходящей комбинации, но часто смещают отдачу к более высоким оборотам. На практике это способно сделать низы менее выразительными. Если при этом турбина крупная, а задача — получить удобную машину на каждый день, можно собрать конфиг, который прекрасно смотрится в списке деталей и заметно хуже — в пробке.
Поэтому вопрос «какой распредвал даст больше мощности?» стоит заменить на более точный: «какой диапазон работы двигателя я хочу изменить и что в конфиге поддержит эту перемену?». Ответ зависит от режима использования и набора компонентов:
- Штатные 3B/AAN/ABY остаются разумной отправной точкой для проекта, где профиль пока не является ограничением.
- Вал 7A интересен, когда нужна работа на верхах и турбина с конфигурацией действительно позволяют этим верхом пользоваться.
- Cat Cams Sport и Hot Street предлагают заметно отличающиеся параметры; выбирать между ними следует с учётом целевого диапазона, а не только максимального подъёма или громкого названия.
- Разрезная шестерня и настройка фаз дают возможность точной регулировки, но требуют понимания, что и зачем меняется.
- ЭБУ и калибровка должны соответствовать новой механике. Старую настройку нельзя считать автоматически подходящей после замены профиля.
Хороший распредвал — не самый злой в каталоге, а тот, под который собран и настроен весь мотор.
Что выбрать для Audi 200
Для дорожной Audi 200, где важна предсказуемая тяга, я бы не начинал с максимально агрессивного профиля. Сначала нужно определить, действительно ли штатные валы ограничивают проект. Если ограничивают — подобрать профиль под турбину и целевые обороты, а затем включить в план настройку ЭБУ и проверку фаз. Последовательность скучная, зато дешевле, чем собирать мотор дважды.
Вал 7A — вариант для проекта с понятным запросом на верхний диапазон, а не универсальный бюджетный апгрейд. Cat Cams позволяют выбрать более спортивные параметры, но вместе с этим повышают требования к конфигурации и настройке. Штатные валы не становятся плохими лишь потому, что рядом лежит тюнинговый каталог.
В тюнинге 2.2 Turbo распредвал выбирают не отдельно от двигателя, а под его будущую работу. Сначала диапазон, турбина и настройка — потом профиль. Иначе получится не увеличение мощности Audi 200, а перестановка компромиссов: где-то мотор станет бодрее, а где-то начнёт напоминать, что детали в проекте должны дружить между собой.
