Клапаны сброса давления Audi AAN: тест трех моделей

На штатном или слегка доработанном моторе это проявляется не сразу. На AAN с повышенным наддувом неисправность выходит наружу быстро: турбина надувает, дроссель закрывается, а клапан вместо четкого сброса начинает травить воздух.

Второй типичная ошибка — установка атмосферного BOV на мотор с расходомером воздуха. Воздух уже посчитан MAF-сенсором. Если выпустить его в атмосферу, блок управления продолжит рассчитывать топливо по объему, который физически ушел из системы. Результат — богатая смесь, провал при сбросе газа и нестабильная работа.

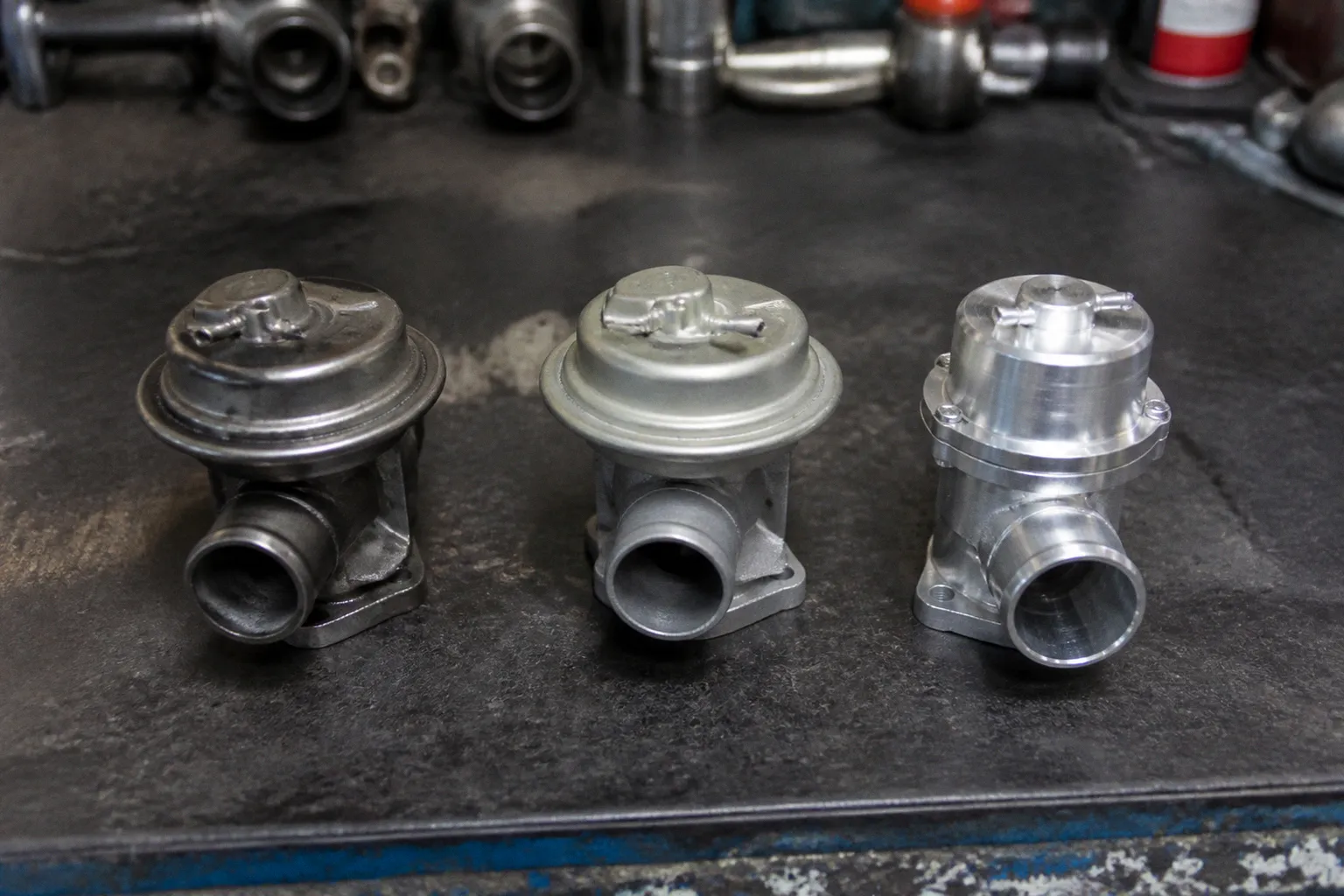

Ниже — сравнение трех решений для пятицилиндрового турбомотора Audi AAN: усиленного Bosch 710N, поршневого Forge 007/008 и клапанов GFB Plumback/DV+. Это не стендовый замер производительности в CFM. В доступной фактуре нет сопоставимых результатов единого стендового теста этих трех моделей на моторе AAN. Сравнение построено на конструкции, герметичности под наддувом, скорости срабатывания, обслуживании и совместимости с системой управления двигателя.

Что должен делать байпасный клапан на AAN

Байпасный клапан работает не для создания звука. Его задача — убрать давление из участка между компрессором турбокомпрессора и закрывшейся дроссельной заслонкой.

При открытом дросселе воздух идет во впускной коллектор. Турбина продолжает вращаться и сжимать воздух. Водитель закрывает дроссель перед переключением передачи. Поток дальше пройти не может. Если оставить давление запертым, возникает обратная волна к компрессору. Это сопровождается помпажем, ударной нагрузкой на крыльчатку и замедлением раскрутки турбины.

Клапан получает управляющее разрежение от впускного коллектора. При закрытии дросселя во впуске появляется разрежение. Мембрана или поршень открывает проход, и воздух возвращается во впускной тракт до турбокомпрессора. Для AAN это штатная логика работы. Система не требует атмосферного сброса.

Нормальный клапан должен выполнять четыре условия:

• герметично закрываться при полном наддуве;
• быстро открываться при резком закрытии дросселя;
• не зависать в промежуточном положении;
• возвращать посчитанный расходомером воздух во впуск, а не выбрасывать его наружу.

Проверка начинается не с замены детали. Сначала фиксируют симптом. Если давление наддува уходит под нагрузкой, нельзя сразу обвинять клапан. Причина может быть в патрубке, хомуте, трещине интеркулера, управляющем шланге или неисправном регуляторе давления топлива. Но если байпас травит, дальнейший тюнинг бессмысленен.

Минимальный алгоритм диагностики

1. Осмотреть корпус и патрубки. Трещины на резиновых соединениях и подсос по вакуумному шлангу дают те же признаки, что и неисправный клапан. Клапан без управляющего разрежения не будет работать независимо от его модели.

2. Проверить ход мембраны или поршня. На снятом клапане управляющий штуцер должен реагировать на разрежение. Поршень обязан перемещаться без заедания. Мембрана не должна иметь разрывов и следов продавливания.

3. Проверить герметичность корпуса. На закрытом клапане давление не должно уходить через управляющий канал или основной проход. Простой продувкой ртом точный результат не получить. Нужен ручной вакуумный насос или контролируемая проверка давлением с заглушенным выходом.

4. Сопоставить поведение с режимом работы. Если утечка проявляется только под нагрузкой, клапан проверяют именно на рабочем наддуве. Деталь, которая держит вакуум в гараже, может открываться под давлением во время разгона.

5. Проверить состав смеси после установки. Для системы с MAF атмосферный клапан не является улучшением. После его монтажа возможны переобогащение и провал оборотов, даже если механически клапан открывается быстро.

Для AAN байпас — это часть расчета смеси, а не акустическая насадка. Воздух, измеренный расходомером, должен вернуться во впуск.

Bosch 034145710A: штатная конструкция с ограничением по возрасту

Оригинальный Bosch 034145710A, также известный по номеру Bosch 0280142108, — мембранный байпасный клапан штатной архитектуры Audi и Porsche. Он прост. Внутри корпус, мембрана, пружина и управляющая камера. Никакой регулировки натяга, сменных пружин или периодической смазки поршня.

На исправном стандартном моторе такая конструкция выполняет задачу. Проблема в другом: большинство этих клапанов давно вышли за расчетный ресурс своих эластомерных элементов. Мембрана стареет, теряет эластичность и начинает пропускать под наддувом. Иногда дефект виден визуально. Чаще — нет. Клапан выглядит целым, но под давлением медленно стравливает воздух.

Для тюнинга AAN это слабое место по двум причинам.

Во-первых, увеличение давления наддува увеличивает нагрузку на мембрану. Во-вторых, при агрессивной настройке двигатель чаще работает в режимах резкого закрытия дросселя и повторного выхода на буст. Количество циклов растет, а старый материал этого не компенсирует.

Штатный Bosch имеет смысл оставлять только в трех случаях:

• клапан новый или подтвержденно исправный;
• давление наддува остается в штатном диапазоне;
• задача проекта — восстановление, а не повышение мощности.

Если мотор уже получил увеличенный наддув, большой интеркулер, измененный выпуск или чип-тюнинг, установка старого 034145710A экономией не является. Это перенос ремонта на следующий разбор.

Bosch 710N: лучший выбор для дорожного AAN

Bosch 710N выпускается под номерами 034145710N и 0280142110. Это усиленный заводской клапан мембранного типа. Его основное преимущество — способность удерживать более высокое давление наддува. Для него указывается диапазон свыше 20 psi, то есть свыше 1,4 бар избыточного давления.

Конструкция остается близкой к штатной. Поэтому 710N хорошо подходит для автомобиля, где нужно сохранить заводскую логику работы, штатные шланги и совместимость с MAF. Не требуется перенастраивать систему управления только из-за установки самого клапана.

Что дает 710N на практике

Герметичность. Усиленная мембрана лучше переносит давление, чем старая 034145710A. Это особенно заметно на моторах, где штатный клапан уже не закрывается под полным бустом.

Предсказуемость. Заводская пружина и мембранный механизм не требуют подбора жесткости под вакуумную схему AAN. Клапан открывается по тому же принципу, что и штатный.

Низкая сложность. Нет поршня, направляющей, двух уплотнительных колец и отдельной процедуры смазки. Установил исправную деталь, проверил шланг, проверил утечки.

Совместимость с расходомером. 710N является рециркуляционным клапаном. Воздух не выбрасывается в атмосферу. Для штатной системы управления это правильная схема.

Главное ограничение — это все еще мембранный клапан. Он не превращается в спортивную деталь только из-за буквы N в номере. Если мембрана повреждена, клапан неисправен. Если система имеет нестандартную конфигурацию трубопроводов, сильно измененный расход воздуха или экстремальный режим наддува, уже нужно оценивать весь байпасный контур.

Но для большинства дорожных проектов Audi 200 и Audi 100 с AAN 710N остается самым рациональным решением. Он закрывает типичную проблему штатного клапана без лишней механики.

Forge 007 и 008: поршень вместо мембраны

Forge 007 — алюминиевый поршневой клапан. Внутри используется поршень с двойным O-ring уплотнением. Это принципиально другая конструкция. Здесь нет большой эластичной мембраны, которая работает как запорный элемент. Герметичность обеспечивает контакт поршня и уплотнительных колец с корпусом.

Плюс такого решения — стабильная работа при повышенном наддуве, если клапан правильно обслужен и подобрана соответствующая пружина. Поршень не рвется как мембрана. Корпус выдерживает нагрузку без зависимости от возраста резиновой диафрагмы.

Минус известен и его нельзя замалчивать: Forge 007 требует обслуживания. Поршень нужно периодически разобрать, очистить от масла и загрязнений, проверить O-ring и нанести подходящую смазку. При сухой работе или загрязнении поршень может начать двигаться с задержкой. Возможны заклинивание, неполное открытие и помпаж.

Это не дефект конкретного экземпляра. Это особенность обслуживаемой поршневой конструкции.

Как понять, что Forge обслуживать уже необходимо

Признаки следующие:

• при закрытии дросселя давление сбрасывается с задержкой;
• появляется характерный помпаж при отпускании газа;
• клапан не удерживает давление после установки;
• поршень перемещается рывками;
• на корпусе и в зоне уплотнения накапливается масляная пленка вместе с грязью;
• после длительной стоянки поведение клапана меняется.

Пружина также влияет на работу. Слишком жесткая пружина может мешать открытию клапана при том разрежении, которое формирует впускной коллектор AAN. Слишком мягкая — привести к неполному закрытию под наддувом. Поэтому поршневой клапан нельзя настраивать по звуку или субъективному ощущению. Проверяют герметичность под давлением и реакцию на управляющее разрежение.

Forge 008 относится к той же логике поршневых обслуживаемых решений. Выбор между 007 и 008 должен учитывать компоновку, диаметр соединений, доступность обслуживания и требуемую пропускную способность конкретной системы. Нельзя автоматически считать большую модель более подходящей. Клапан должен соответствовать шлангам и управляющей схеме, иначе увеличение корпуса не даст корректной работы.

GFB Plumback и DV+: быстрый отклик без атмосферного сброса

Клапаны Go Fast Bits используют поршневую или комбинированную конструкцию. В линейке встречаются решения Plumback и DV+, ориентированные на быстрый сброс давления при сохранении рециркуляции.

Ключевая особенность — воздух не обязательно полностью выбрасывается наружу. Для двигателя с MAF это критично. Конструкция позволяет избежать типичной проблемы атмосферного BOV: блок управления не теряет соответствие между измеренным и фактически поступившим в мотор воздухом.

GFB делает ставку на быстрый отклик поршня и стабильное закрытие под нагрузкой. Это важно на моторе, где турбина работает с резкими переходами: полная нагрузка, закрытие дросселя, переключение передачи, повторное открытие.

В отличие от Forge 007, GFB позиционируется как решение без регулярного обслуживания в обычном режиме эксплуатации. Это не означает, что клапан не нужно осматривать при ремонте. Масло из системы вентиляции картера, пыль, поврежденные шланги и нарушение вакуумной линии одинаково вредны для любой конструкции. Но отдельный регламент разборки и смазки поршня не является постоянной частью эксплуатации так, как у Forge.

Сравнение трех вариантов

Forge 007 против штатного Bosch на Audi AAN

Сравнение Forge 007P со штатным клапаном имеет смысл только после разделения двух задач.

Если штатный 034145710A исправен и мотор работает на умеренном давлении, Forge не даст автоматического прироста мощности. Байпасный клапан не увеличивает производительность турбокомпрессора. Он обеспечивает правильный сброс и уменьшает потери при переходных режимах.

Если штатный клапан уже травит, Forge устранит неисправность при условии корректной настройки. Но тот же результат может дать Bosch 710N с меньшими затратами и без периодической разборки.

Поршень Forge становится оправданным, когда:

• автомобиль регулярно работает на повышенном наддуве;
• владелец контролирует состояние клапана;
• нужна возможность обслуживать и менять внутренние элементы;
• штатная мембранная конструкция уже является ограничением;
• компоновка проекта позволяет правильно подключить рециркуляцию.

Для автомобиля, который ездит каждый день и не имеет сложной доработки, 710N обычно рациональнее. Для кастомного проекта с нестандартным турбокомпрессором, измененной системой наддува и регулярным техническим контролем Forge дает больше возможностей, но требует дисциплины.

Поршневой клапан не отменяет диагностику. Он только меняет характер неисправности: вместо порванной мембраны получаем сухой или загрязненный поршень.

Почему атмосферный BOV не является улучшением для AAN

Атмосферный blow-off valve выпускает воздух наружу. На системах с датчиком абсолютного давления во впуске, то есть MAP, это может быть частью корректно настроенной конфигурации. На AAN с MAF ситуация другая.

Расходомер измеряет воздух до турбокомпрессора или во впускном тракте в зависимости от конкретной схемы. Блок управления использует этот сигнал для расчета топлива. После закрытия дросселя часть воздуха сбрасывается через байпас. При рециркуляции она остается в системе и снова проходит через двигатель. При атмосферном сбросе воздух исчезает, а расчет топлива уже выполнен.

Получаются типичные последствия:

• смесь кратковременно переобогащается;
• обороты могут резко проваливаться;
• двигатель может глохнуть при отпускании газа;
• появляются хлопки в выпускной системе;
• переходные режимы становятся нестабильными;
• турбина не получает преимуществ, которые компенсировали бы нарушение расчета смеси.

Звук сброса не является доказательством правильной работы. Он говорит только о том, что воздух выпущен наружу. Для оценки системы нужны параметры: удержание давления, скорость срабатывания, поведение оборотов и корректность смеси.

Поэтому на пятицилиндровый турбо с MAF ставят рециркуляционный Diverter Valve. Если проект переводится на MAP и получает соответствующую калибровку ЭБУ, требования меняются. До этого момента атмосферный BOV — технически неправильное решение.

Как выбирать клапан под конкретный проект

Сначала фиксируют конфигурацию мотора. Один и тот же клапан нельзя одинаково оценивать на полностью стандартном AAN и на проекте с большим турбокомпрессором, повышенным давлением и измененным управлением.

Стандартный или умеренно доработанный двигатель

Выбор — Bosch 710N.

Он сохраняет заводскую схему, не требует отдельной настройки и держит давление, с которым штатный старый 034145710A уже может не справляться. Это базовый вариант для восстановления Audi 200, Audi S2 и других автомобилей на платформе с аналогичной системой наддува.

Дорожный проект с повышенным наддувом

Выбор — Bosch 710N или GFB.

710N предпочтительнее по простоте и стоимости владения. GFB оправдан, если требуется поршневая конструкция с быстрым откликом и владелец хочет получить более специализированное решение без регулярной процедуры смазки Forge.

Проект с регулярным техническим контролем

Выбор — Forge 007 или 008.

В этом случае обслуживание не является проблемой. Поршень можно разобрать, очистить, смазать и проверить. Но необходимо соблюдать интервал осмотра не по календарю, а по состоянию системы: после появления помпажа, изменения характера сброса или работы на загрязненном впуске клапан снимают и проверяют.

Система с переходом на MAP

Тогда возможен другой подход к выпуску воздуха. Но установка BOV сама по себе не заменяет калибровку ЭБУ. Вопрос решается архитектурой управления двигателем, а не звуком клапана.

При монтаже любого варианта проверяют контур, шланги и хомуты. Старая трещина на патрубке нивелирует любое преимущество нового клапана. Управляющий штуцер должен быть чистым, вакуумная линия — без следов масла и переломов. После установки проводят контрольную поездку: проверяют, нет ли утечек воздуха на холодную, удерживается ли давление под полной нагрузкой и не появляется ли провалов при сбросе газа. Только после такой проверки клапан можно считать корректно установленным.

Позиция по теме

Из трех рассмотренных решений Bosch 710N остается наиболее разумным выбором для большинства владельцев Audi 200 и схожих машин с мотором AAN. Он устраняет главную болезнь штатного клапана — неспособность держать повышенное давление — и при этом не требует отдельной культуры обслуживания. Forge 007/008 оправдан там, где владелец готов регулярно работать с поршневой конструкцией и получает от этого инженерный смысл, а не только желание поставить «спортивную» деталь. GFB Plumback и DV+ занимают промежуточную нишу: быстрый отклик, рециркуляция и минимум регулярного обслуживания, но требуют точного подбора исполнения под конкретную компоновку.

Атмосферный BOV на стоковом AAN с MAF — это не тюнинг, а ошибка. Звук сброса не компенсирует сбитый расчет смеси, переобогащение и нестабильный переходной режим. Если хочется именно звука — переводят систему на MAP и перекалибровывают ЭБУ. До этого шага правильное решение — рециркуляционный diverter valve, а не blow-off valve.

Байпасный клапан не увеличивает мощность. Он сохраняет то, что турбина уже наработала, и не дает управляющей электронике потерять согласованность с реальным количеством воздуха. Именно поэтому его выбор — инженерная задача, а не вопрос бренда или внешнего вида.
