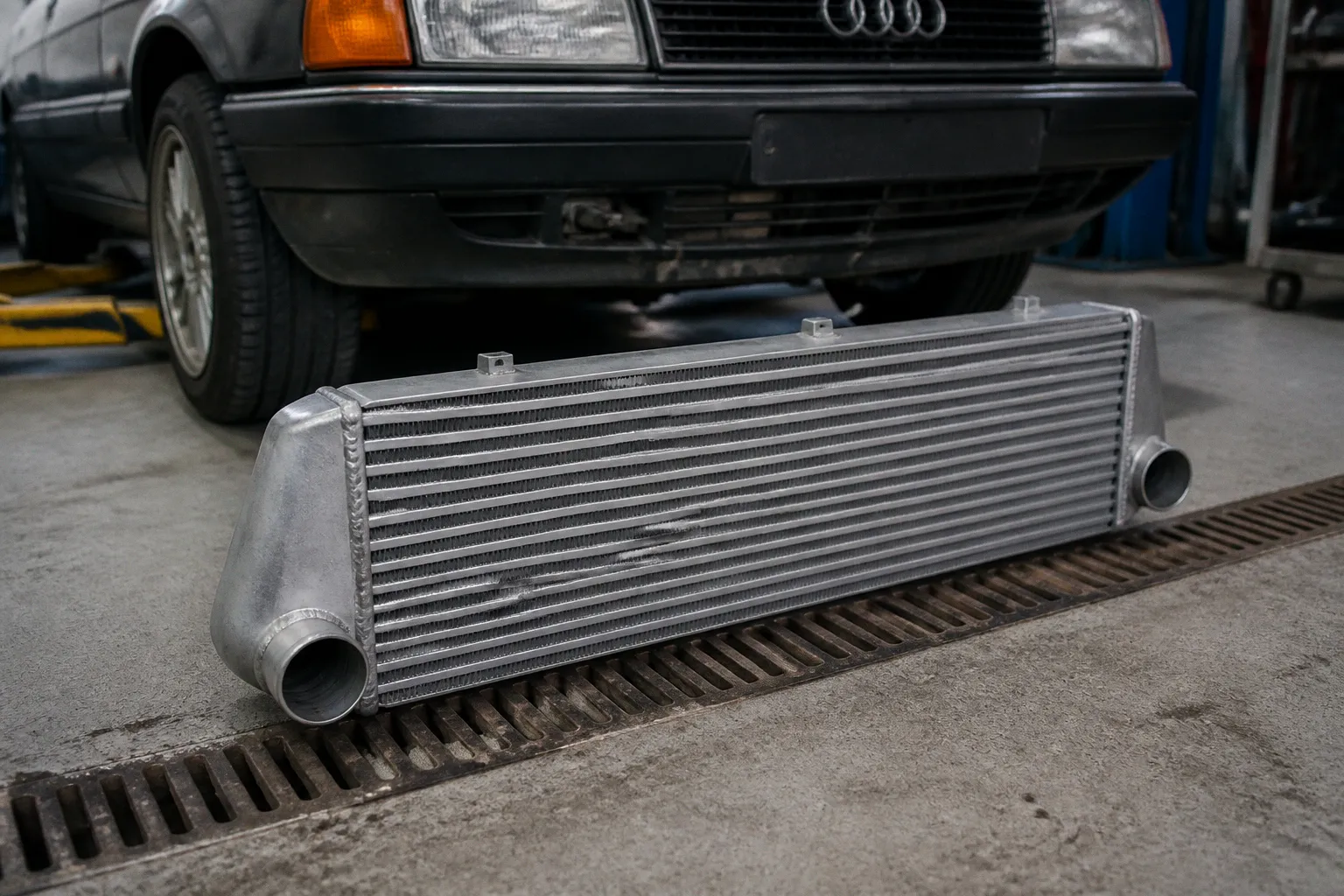

Интеркулер Audi 200: тест штатного и фронтального радиаторов

На 3B с настройкой под повышенный наддув картина обычно повторяется: после нескольких ускорений температура впуска растёт, мотор продолжает тянуть, но отклик становится менее острым, а запас по детонации сокращается. Снаружи это легко принять за усталую турбину, плохое топливо или проблемы с настройкой. На деле часть потерь может появляться гораздо раньше — в воздушном тракте.

Стандартный кулер под капотом — компромисс инженеров восьмидесятых. В штатном режиме он выполняет свою задачу, не требует длинного пайпинга и хорошо вписывается в компоновку Audi 200 Typ 44. Но при увеличении давления наддува, особенно в жару и после серии нагрузок, условия меняются. Фронтальный интеркулер (FMIC) в таком проекте — не декоративная деталь и не обязательный атрибут любого автомобиля с турбиной, а способ стабилизировать температуру заряда там, где штатная система уже работает на пределе.

Вопрос только в том, насколько грамотно этот переход выполнен. Поставить большое ядро перед радиатором недостаточно: нужно учитывать тепловую нагрузку, объём тракта, сопротивление потоку, место под кондиционер и реальную калибровку ЭБУ.

Термические пределы штатной системы охлаждения наддувочного воздуха

Заводской интеркулер Audi 200 Turbo — честная инженерная работа для своего времени. Особенно это заметно на автомобиле, который остаётся близким к заводской конфигурации: штатная турбина, умеренный наддув, исправная система охлаждения и нормальный приток воздуха через переднюю часть кузова. В таких условиях подкапотный кулер не является слабым местом сам по себе.

Проблема начинается не с одной конкретной цифры на манометре, а с сочетания факторов. Штатный радиатор наддувочного воздуха расположен над мотором и получает воздух, который уже прошёл через тесную переднюю компоновку. В моторном отсеке дополнительно присутствуют выпускной коллектор, турбина, горячая крышка двигателя и элементы системы охлаждения. После остановки или медленного движения возникает тепловое насыщение: детали под капотом нагреваются, и через интеркулер проходит уже не такой холодный поток, как на скорости.

Это особенно заметно в трёх режимах:

• после нескольких последовательных ускорений, когда сердцевина кулера не успевает отдать накопленное тепло;
• в городской пробке и на малой скорости, когда набегающий поток слабый;
• в жаркую погоду, когда разница между температурой сжатого воздуха и окружающей средой становится меньше.

У подкапотного расположения есть и практические преимущества. Воздушный тракт получается коротким, патрубки проще обслуживать, а фронтальную часть автомобиля не приходится перекраивать. Кроме того, небольшой объём системы помогает быстро набирать давление. Поэтому замена штатного кулера на FMIC не должна рассматриваться как автоматическое улучшение во всех режимах.

Штатный интеркулер на умеренном наддуве работает. Но при повышении давления и повторных нагрузках его тепловой запас становится ограниченным.

Важна не только температура воздуха после кулера, но и то, как она меняется во времени. Один удачный замер сразу после выхода на трассу мало что говорит о поведении системы в реальной эксплуатации. Куда полезнее смотреть последовательность логов: температура до интеркулера, температура после него, давление во впуске и момент, когда ЭБУ начинает убирать угол зажигания.

На исправном автомобиле штатная система способна поддерживать приемлемую температуру при заводской нагрузке. Но если двигатель 3B или MC получает более агрессивную прошивку, увеличенный наддув и турбину с большей производительностью, тепла в тракте становится больше. Интеркулер должен рассеивать не абстрактную мощность, а конкретную тепловую энергию, которую компрессор добавляет в воздух при сжатии.

Поэтому одинаковое давление на двух разных турбинах не гарантирует одинаковую температуру на входе в кулер. Компрессор с лучшим КПД нагревает воздух меньше. Уставшая или неправильно подобранная турбина может выдавать нужное давление ценой большего нагрева. Если не учитывать этот момент, спор о размере интеркулера превращается в гадание по каталогу.

Физика нагрева: как давление наддува влияет на температуру впуска

Здесь работает обычная термодинамика сжатия. Турбина повышает давление воздуха, а вместе с этим увеличивает его температуру. В идеальном приближении рост был бы легко рассчитывать, но реальный двигатель далёк от идеальной системы: на результат влияют КПД компрессора, температура под капотом, состояние турбины, температура окружающего воздуха и потери давления в тракте.

Для ориентира можно использовать такую картину: чем выше давление после компрессора, тем больше тепловая нагрузка на интеркулер. При умеренном наддуве штатный радиатор может успевать отводить тепло. При повышении давления и длительной нагрузке его сердцевина постепенно приближается к температурному равновесию, а разница между входом и выходом уменьшается.

Есть важное различие между кратковременным пиком и устойчивым режимом. После короткого нажатия на газ температура может выглядеть вполне благополучно. Но если повторить ускорение несколько раз, кулер и окружающие детали уже будут горячими. В этот момент температура впуска начинает расти быстрее, а охлаждение после сброса нагрузки восстанавливается медленнее.

Когда заряд становится горячее, снижается его плотность. В том же объёме цилиндра оказывается меньше кислорода, чем при более холодном воздухе. Одновременно увеличивается склонность смеси к детонации. Система управления двигателем реагирует на это защитными коррекциями: может убирать угол зажигания, ограничивать нагрузку или снижать фактический наддув, если это предусмотрено конкретной прошивкой и аппаратной конфигурацией.

Именно поэтому нельзя оценивать пользу FMIC только по максимальному числу на стенде. Важнее стабильность результата. Холодный заряд не обязательно даст заметный пик мощности на одном коротком замере, но позволит дольше удерживать заданные параметры без сильных коррекций.

Температура на впуске Audi 200 должна оцениваться не по ощущениям и не по одному показанию после поездки. Для сравнения штатного и фронтального радиаторов желательно фиксировать:

• температуру воздуха до интеркулера;
• температуру после интеркулера и место установки датчика;
• давление до и после сердцевины;
• атмосферную температуру и скорость автомобиля;
• давление наддува и положение дросселя;
• коррекции зажигания и признаки детонации;
• повторяемость показаний после нескольких одинаковых ускорений.

Без этого легко принять разницу условий за эффект модернизации. Например, тест штатного кулера в пробке и тест FMIC на пустой загородной дороге покажут разный результат даже при одинаковой настройке мотора.

Почему температура после кулера не равна температуре в цилиндре

Датчик температуры во впускном тракте показывает не всю тепловую картину двигателя. Он может находиться рядом с дросселем, во впускном коллекторе или в другом месте, и каждое расположение даст собственную реакцию на нагрузку. Кроме того, после остановки воздух в коллекторе может нагреваться от головки блока и других деталей, даже если во время движения интеркулер справлялся.

Поэтому корректнее говорить о температуре воздуха в конкретной точке измерения. Она полезна для сравнения систем, если датчик, условия и методика остаются одинаковыми. Но превращать одно показание в универсальное утверждение о температуре заряда во всех цилиндрах не стоит.

Важен и перепад давления. Большое ядро с хорошим охлаждением, но узкими входами или неудачными бачками может создавать заметное сопротивление. В результате температура после интеркулера будет приемлемой, но турбине придётся работать тяжелее, чтобы получить тот же наддув во впускном коллекторе. Правильная оценка всегда включает оба параметра: насколько хорошо кулер охлаждает и сколько давления теряется на его прохождении.

Переход на фронтальный интеркулер: конструктивные вызовы для кузова Typ 44

Audi 200 Typ 44 не рассчитана на то, чтобы крупное тюнинговое ядро просто заняло место перед штатными радиаторами. Передняя часть кузова собрана плотно, и любое изменение быстро затрагивает соседние узлы. Поэтому установка фронтального интеркулера начинается не с выбора самого большого радиатора, а с промеров.

Нужно заранее понять, где окажется ядро, как будет проходить пайпинг, останется ли место для основного радиатора и конденсора кондиционера, не закроется ли рабочая зона вентилятора и сохранится ли возможность обслуживать автомобиль без демонтажа половины передка.

Бампер, усилитель и воздуховод

Наиболее очевидная проблема — штатный бампер и усилитель. Крупное ядро может потребовать выреза, изменения креплений или изготовления переходной рамки. Временное решение, при котором интеркулер держится на случайных кронштейнах и касается бампера или кузова, обычно заканчивается трещинами, перетёртыми патрубками и постоянными вибрациями.

Хорошая установка предусматривает отдельные жёсткие крепления, но не передаёт лишнюю нагрузку на тонкие элементы кузова. Между сердцевиной, усилителем и кузовом должны оставаться зазоры с учётом вибраций и температурного расширения. Сам радиатор желательно изолировать от прямого контакта с металлом, чтобы не получить повреждения от постоянной тряски.

Не менее важен воздуховод. FMIC эффективен не потому, что он находится спереди как таковой, а потому, что через его фронтальную площадь проходит наружный воздух. Если поток обходит сердцевину по краям, часть потенциальной эффективности теряется. Иногда простая герметизация зазоров даёт больше пользы, чем ещё несколько сантиметров толщины ядра.

Пайпинг и соединения

От турбины до интеркулера и от него до дросселя придётся заново спроектировать весь маршрут. Для проектов на базе 3B часто рассматривают трубы диаметром около 58 мм, но это не универсальное правило и не магическое значение. Подходящий диаметр зависит от производительности турбины, длины системы, типа соединений и целевого режима работы.

Слишком маленький тракт ограничивает поток и увеличивает сопротивление. Слишком большой добавляет внутренний объём, усложняет прокладку и может сделать реакцию на резкое открытие дросселя менее собранной. При этом сам по себе больший объём не означает, что турбина обязательно будет заметно «лагать»: на отклик влияют также характеристики компрессора, перепускной клапан, выпускная часть и настройки управления наддувом.

Важнее не максимальный диаметр трубы, а цельная геометрия системы. Резкие переходы, лишние колена, острые сварные швы внутри трубы и гофрированные участки создают турбулентность. Каждое соединение становится потенциальным местом утечки, поэтому количество стыков лучше сокращать, а соединения фиксировать качественными хомутами и подходящими силиконовыми переходниками.

После монтажа систему необходимо опрессовать. Утечка на патрубке может выглядеть как плохой отклик турбины, нестабильный наддув или обеднение смеси под нагрузкой. Владелец будет менять настройки, хотя причина находится в простом подсосе воздуха после компрессора.

Кондиционер и основной радиатор

Толстое ядро 104–110 мм требует особенно внимательной проверки места. Оно может частично закрыть основной радиатор или конденсор кондиционера, изменить расстояние до вентилятора и ухудшить отвод тепла от двигателя. Если радиаторы стоят слишком близко друг к другу, передний интеркулер начинает нагревать поток, который затем должен охлаждать двигатель.

В некоторых проектах разумнее выбрать менее толстое ядро, зато оставить нормальный зазор и обеспечить хороший проход воздуха через основной радиатор. Система охлаждения двигателя не должна становиться заложником тюнинга наддувочного тракта. Перегрев антифриза и высокая температура масла способны испортить даже удачно настроенный мотор.

Нужно также учитывать, что фронтальная установка меняет аэродинамику передка. Интеркулер не должен закрывать весь доступ воздуха к радиаторному пакету. Если часть каналов оказывается заблокирована, потребуется продуманная герметизация и, возможно, перераспределение потока. Иначе выигрыш по температуре воздуха после FMIC будет куплен ухудшением охлаждения самого двигателя.

Геометрия и эффективность: выбор ядра 104–110 мм для моторов 3B

Для Audi 200 20V Quattro с мотором 3B в тюнинговых проектах часто рассматривают фронтальные интеркулеры с толщиной ядра около 104–110 мм, то есть примерно четыре дюйма. Такой размер может дать хороший запас по теплообмену, но только если он подходит конкретной компоновке и не превращает переднюю часть в плотную стену из радиаторов.

Условно варианты можно разделить так:

• ядро толщиной 60–80 мм проще разместить, оно легче и обычно меньше конфликтует с кондиционером и основным радиатором;
• более толстое ядро обладает большим запасом по теплообмену, но требует свободного пространства, хорошего набегающего потока и продуманного отвода горячего воздуха;
• диапазон 104–110 мм подходит для серьёзных проектов, однако его нельзя выбирать только по толщине: площадь фронта, конструкция бачков и внутреннее оребрение не менее важны.

Толщина сама по себе ничего не гарантирует. Слишком глубокое ядро с неудачной геометрией может охлаждать не лучше более компактного, но качественно изготовленного радиатора. При этом оно создаст большее сопротивление воздушному потоку и сильнее повлияет на охлаждение соседних узлов.

При выборе нужно смотреть не только на рекламную площадь охлаждения, но и на данные по перепаду давления. Если производитель их не приводит, это не доказывает, что интеркулер плохой, но заставляет относиться к заявленной эффективности осторожно. На старом пятицилиндровом турбо особенно важно не создавать лишнее ограничение там, где и без него достаточно узких мест.

Бар-энд-плейт обычно отличается высокой прочностью и хорошей способностью накапливать тепло. Это может быть плюсом на коротких нагрузках, но при длительной езде масса металла также должна успевать охлаждаться потоком. Более лёгкие конструкции иногда быстрее реагируют на изменение нагрузки, но требуют внимания к качеству сварки и внутренней геометрии.

Для 3B нельзя отрывать выбор интеркулера от турбины и прошивки. Ядро, которое оправдано на крупной турбине и длительной нагрузке, может быть избыточным для небольшого компрессора и городского автомобиля. В последнем случае лишняя длина патрубков и закрытый радиаторный пакет принесут больше компромиссов, чем пользы.

Влияние фронтального расположения на лаг и пропускную способность системы

Главный аргумент против FMIC — увеличение воздушного тракта. У фронтальной схемы больше длина труб, больше количество соединений и больше внутренний объём. После открытия дросселя системе требуется заполнить этот объём, а турбине — создать давление с учётом сопротивления труб и сердцевины.

Но выражение «фронтальный интеркулер обязательно добавляет большой лаг» слишком упрощает ситуацию. На реальный отклик влияют:

1. Объём всего тракта. Важен не только диаметр труб, но и их длина, объём бачков и внутреннее пространство самого ядра. Компактная трасса с аккуратными поворотами может оказаться быстрее плохо проложенной системы с небольшим радиатором.

2. Перепад давления. Если сердцевина создаёт заметное сопротивление, турбина будет работать с большей нагрузкой. В этом случае проблема связана не с самим фронтальным расположением, а с неудачным выбором интеркулера.

3. Характеристики турбины. Маленькая турбина быстрее реагирует, но раньше выходит за эффективную зону компрессора. Более крупная может дольше раскручиваться, зато обеспечивать нужный расход воздуха без чрезмерного нагрева.

4. Прокладка труб. Гладкие алюминиевые патрубки, плавные колена и минимальное число переходов помогают сохранить скорость потока. Острые изгибы и длинные гибкие участки работают против отклика.

5. Управление наддувом. Состояние перепускного клапана, исполнительного механизма и сама логика прошивки влияют на ощущение лага не меньше, чем несколько литров дополнительного объёма.

Диаметр около 58 мм часто выбирают как разумный компромисс для пятицилиндрового турбо, но переносить это значение на любой проект без расчёта не стоит. Для одной конфигурации он обеспечит достаточную пропускную способность, для другой ограничением окажется уже не труба, а турбина, корпус дросселя или конструкция самого интеркулера.

FMIC не создаёт мощность из воздуха. Его задача — сохранить плотность заряда и стабильность параметров, когда штатная система начинает перегреваться.

Холодный воздух плотнее горячего, поэтому при одинаковом объёме цилиндра двигатель получает больше кислорода. Но это не означает автоматического прироста после одной только установки радиатора. Если штатный кулер ещё не ограничивает конкретную конфигурацию, разница может быть небольшой. Если же температура заряда заставляет ЭБУ убирать угол зажигания или ограничивать наддув, снижение тепловой нагрузки способно вернуть часть ранее недоступного потенциала.

Именно поэтому нельзя обещать универсальный прирост в лошадиных силах. Возможный выигрыш зависит от давления наддува, состояния турбины, качества топлива, температуры окружающего воздуха, настройки ЭБУ и того, насколько сильно штатный интеркулер ограничивал двигатель. На одном автомобиле результат проявится как более стабильная мощность после нескольких ускорений, на другом — как уменьшение коррекций и более предсказуемый отклик, а не как большой разовый прирост на стенде.

Что меняется после установки FMIC

Переход на фронтальный интеркулер меняет тепловой режим и сопротивление воздушного тракта. Поэтому старую настройку нельзя считать автоматически оптимальной. Это не значит, что прошивка обязательно станет непригодной или смесь непременно уйдёт в переобогащение. Но параметры двигателя нужно проверить в новых условиях.

После монтажа стоит выполнить несколько последовательных действий:

1. Проверить герметичность пайпинга и работу перепускного клапана.

2. Снять логи температуры воздуха в одинаковых режимах до и после переделки.

3. Сравнить фактическое давление наддува и его удержание на высоких оборотах.

4. Посмотреть коррекции зажигания, состав смеси и поведение двигателя под повторной нагрузкой.

5. Проверить, не ухудшилось ли охлаждение двигателя из-за закрытого радиаторного пакета.

6. Только после этого решать, нужна ли корректировка карт зажигания, топлива или управления наддувом.

Если датчик температуры установлен неудачно, показания могут запаздывать или отражать нагрев коллектора после остановки. Поэтому «новый лог» имеет смысл только при понятной точке измерения и одинаковой методике. В противном случае владелец видит цифры, но не получает достоверного сравнения.

Когда фронтальный интеркулер действительно оправдан

Для автомобиля, который сохраняет штатный наддув и используется в обычном режиме, фронтальная переделка не всегда оправдана. В этом случае разумнее начать с обслуживания штатной системы: очистить сердцевину, проверить патрубки, устранить подсосы, убедиться в исправности вентиляции и привести в порядок радиаторный пакет. Старый забитый кулер нельзя сравнивать с исправным FMIC как равные варианты.

Переход становится логичным, когда одновременно выполняются несколько условий:

• двигатель работает с повышенным наддувом;
• турбина способна подавать больше воздуха, чем предполагает штатная конфигурация;
• автомобиль регулярно получает повторные нагрузки;
• температура заряда растёт от заезда к заезду;
• ЭБУ заметно корректирует зажигание или не удерживает заданный наддув;
• переделка передней части и системы охлаждения выполнена без ущерба для надёжности.

При этом тюнинг пятицилиндрового турбо не заканчивается установкой интеркулера. Нужно учитывать состояние топливной системы, выпуск, охлаждение масла и антифриза, герметичность впуска, работу датчиков и качество самой калибровки. FMIC способен снять один из ограничителей, но не исправит слабое место в другом узле.

Финальный вердикт

Ставить FMIC на Audi 200 с мотором 3B или MC нужно не ради самого факта переделки. На умеренной мощности и штатном наддуве исправный подкапотный кулер остаётся рациональным решением: он компактный, простой и обеспечивает короткий тракт. Но с ростом давления и тепловой нагрузки его возможности становятся всё более зависимыми от погоды, скорости и количества повторных ускорений.

Фронтальный интеркулер снижает температуру впускного воздуха и помогает удерживать более стабильную плотность заряда. Насколько заметным окажется эффект, заранее нельзя выразить одной универсальной цифрой. На результат влияют турбина, настройка ЭБУ, геометрия пайпинга, площадь сердцевины, перепад давления и качество обдува. В одних условиях это будет заметное снижение температуры и уменьшение коррекций, в других — прежде всего запас по стабильности.

Для проекта Typ 44 с 3B ядро толщиной 104–110 мм может быть хорошей отправной точкой, если в передней части достаточно места и сохранён нормальный проход воздуха к основному радиатору. Патрубки около 58 мм также могут работать как практичный компромисс, но их диаметр должен соответствовать всей системе, а не выбираться по принципу «так ставят все». Грамотный пайпинг без лишних изгибов, надёжные крепления, опрессовка и контроль перепада давления важнее красивого размера в каталоге.

Не стоит экономить на сердцевине и одновременно игнорировать паспортные данные. Универсальный интеркулер без понятной информации о конструкции, пропускной способности и потерях давления может оказаться просто большим куском алюминия перед радиатором. Он займёт место, усложнит обслуживание и не даст ожидаемой стабильности. Хорошее ядро не обязано быть самым дорогим, но его характеристики должны быть понятны, а установка — рассчитана под конкретный автомобиль.

И обязательно нужно проверить настройку после переделки. Более холодный заряд — это другие условия для двигателя, но не повод вслепую менять карты. Сначала нужны одинаковые замеры, логи температуры и наддува, контроль смеси и зажигания, а уже затем выводы о необходимости новой калибровки.

Audi 200 — машина, в которой тюнинг быстро превращается в работу с общей системой. Нельзя отдельно увеличить давление, отдельно поставить большой радиатор и ожидать, что остальные узлы сами подстроятся. Если подходить к FMIC как к части теплового и воздушного баланса двигателя, фронтальная схема действительно помогает раскрыть потенциал пятицилиндрового турбо. Если же выбирать детали только по толщине и внешнему виду, можно получить более сложный автомобиль без заметного выигрыша.
