Катушки зажигания для Audi AAN: тест трех схем подключения

На штатном моторе AAN пять отдельных катушек работают через два внешних силовых коммутатора POS: N122 управляет тремя каналами, N127 — двумя. При износе катушек, разъемов или самих коммутаторов запас по энергии искры быстро заканчивается.

Симптомы типовые: мотор чисто работает на холостом ходу, уверенно набирает обороты без нагрузки, но под наддувом появляются провалы и пропуски. Ошибка фиксируется не всегда. Иногда смесь и давление топлива находятся в норме, а причина остается в зажигании. При большом давлении в цилиндре искре требуется больше напряжения для пробоя зазора. Слабая катушка и просевший силовой каскад проявляют себя именно в этот момент.

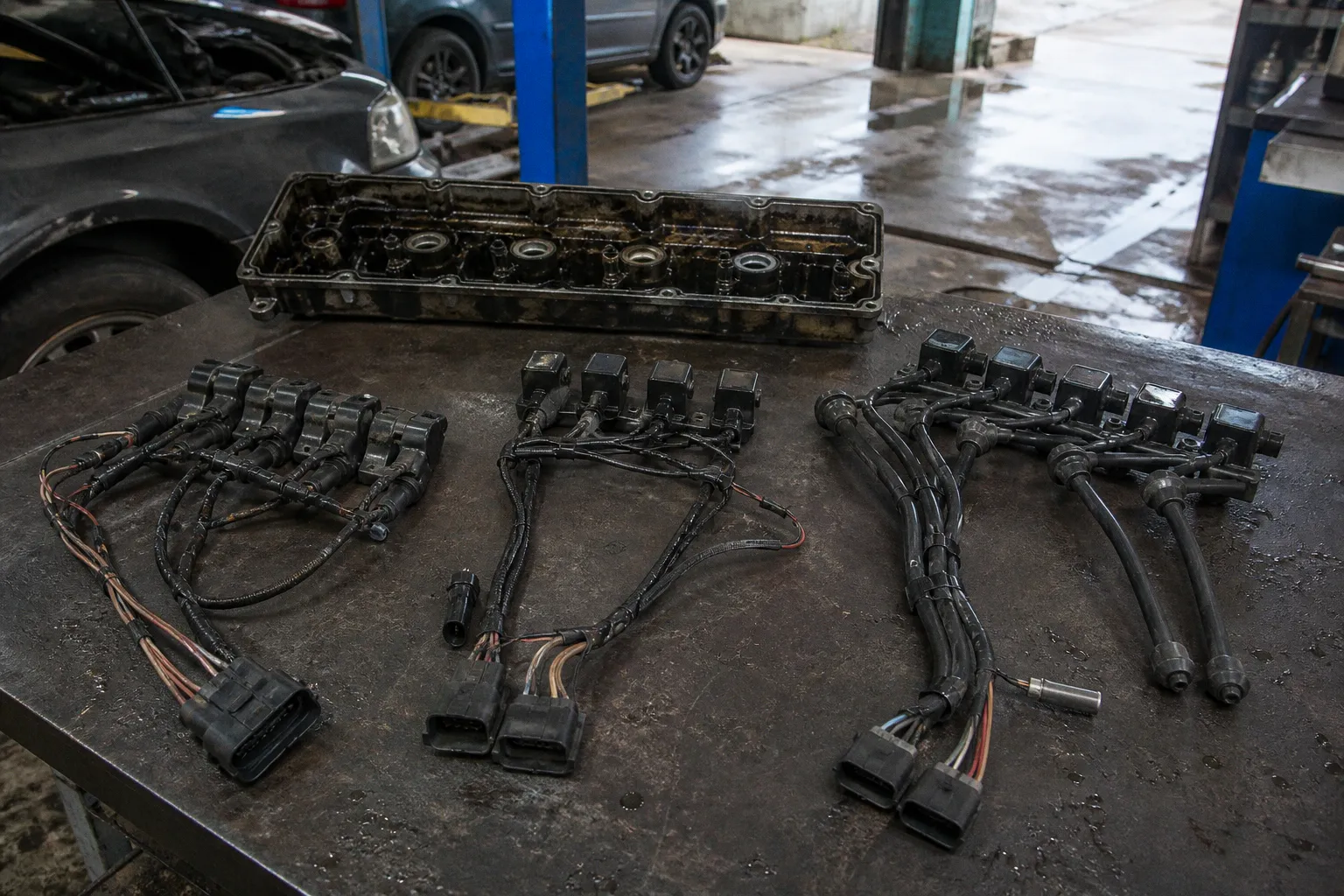

Для AAN есть три рабочих направления:

1. оставить штатные катушки и POS, восстановив систему до заводского состояния;

2. перейти на катушки 1.8T/2.0T TFSI со встроенными силовыми каскадами;

3. установить катушки GM LS2 через отдельный Plug-and-Play жгут и высоковольтные провода.

Ни одна из схем не является универсально лучшей. Штатная система проще для оригинального автомобиля. TFSI дает наиболее чистую архитектуру без внешних POS. LS2 удобна для проекта, где требуется сохранить штатную крышку катушек AAN и внешний вид моторного отсека.

Если под нагрузкой появляются пропуски, сначала проверяют питание, управление и силовую часть. Замена свечей без проверки катушек и POS — не диагностика, а перестановка деталей.

Штатная система AAN: пять катушек и два внешних коммутатора

Оригинальная схема зажигания AAN построена не по принципу индивидуальной катушки со встроенной электроникой. Катушка является силовым исполнительным элементом. Управление током проходит через внешние POS-модули.

В системе используются:

• пять отдельных катушек зажигания;
• коммутатор N122 на три канала;
• коммутатор N127 на два канала;
• проводка между ECU, разъемами POS и катушками;
• отдельные цепи питания и управления.

Такая архитектура работоспособна, пока все элементы находятся в заданном состоянии. Проблема возрастных автомобилей в том, что выходят из строя не только катушки. Окисляются контакты, теряется упругость клемм, появляются переходные сопротивления в разъемах, нарушается масса, перегреваются силовые транзисторы POS.

На атмосферном режиме неисправность может не проявляться. Давление в цилиндре ниже, время воспламенения стабильное, искре проще пробить зазор свечи. При росте наддува требования увеличиваются. Если на конфигурации RS2+ давление достигает 26 psi, слабое звено становится очевидным.

Что проверять в штатной схеме

Проверку начинают не с катушек, а с цепи питания и управления. Нужен мультиметр, контрольная лампа и желательно осциллограф. Без измерения разговор о «слабой искре» остается предположением.

Последовательность следующая:

1. Питание катушек.

Проверяется напряжение на питающем контакте при включенном зажигании и во время прокрутки стартером. Измерение выполняется относительно надежной массы двигателя, затем относительно массы самого жгута. Разница между точками показывает состояние массы и соединений.

2. Питание коммутаторов POS.

N122 и N127 проверяются отдельно. Просадка на входе одного модуля не означает неисправность самого модуля. Сначала исключается проводка.

3. Управляющие импульсы от ECU.

На входах POS должен присутствовать импульс управления. Проверка мультиметром ограниченно информативна: он покажет усредненное значение, но не форму сигнала. Для уверенной диагностики нужен осциллограф или исправный контрольный стенд.

4. Выход POS на катушки.

Если управляющий сигнал присутствует, а силовой выход отсутствует или отличается от соседних каналов, коммутатор становится подозреваемым элементом. Менять его следует после проверки питания и массы.

5. Сами катушки.

Сопротивление обмоток может не показать дефект, который проявляется только при нагреве и нагрузке. Измерение омметром полезно как первичная проверка обрыва, но не подтверждает способность катушки стабильно работать на высоком бусте.

6. Свечи и зазор.

Состояние свечи влияет на требуемое напряжение пробоя. Но уменьшение зазора не ремонтирует катушку и не компенсирует плохое питание POS. Это только снижает нагрузку на вторичную цепь.

У штатной системы есть одно серьезное преимущество: она соответствует исходной логике автомобиля. Не требуется удалять коммутаторы, менять распиновку ECU-POS и переделывать крепления. Для дорожного AAN со штатным или умеренным уровнем наддува это может быть рациональнее любого апгрейда.

Недостаток другой. Система состоит из большего количества возрастных элементов. Внешние POS находятся в силовой цепи и добавляют соединения, разъемы и точки отказа. Если автомобиль строится под постоянную эксплуатацию на высоком бусте, это уже не лучшая база.

Катушки TFSI: что дает удаление POS

Катушки 1.8T и 2.0T TFSI содержат собственные силовые каскады. Поэтому при переходе на них внешние POS исключаются из цепи. Это называют ICM delete или удалением коммутаторов зажигания.

Архитектура меняется принципиально:

• ECU формирует управляющий сигнал;
• сигнал приходит непосредственно на встроенный силовой каскад катушки;
• катушка самостоятельно коммутирует ток первичной обмотки;
• внешние N122 и N127 больше не участвуют в управлении.

Это не замена катушек по принципу «вынул старую, вставил новую». Штатная проводка AAN рассчитана на отдельные катушки и внешние коммутаторы. При конверсии необходимо изменить цепи управления и питания.

В схемах переоборудования используются 4-контактные разъемы проводки ECU-POS — коричневый и черный. Через них организуется переход от штатной логики управления к индивидуальным катушкам. Питающие разъемы катушек подключаются в районе моторного щита. Конкретная распиновка зависит от применяемого жгута и выбранной катушки. Использовать чужую схему без сверки контактов нельзя.

Почему TFSI-схема привлекательна для тюнинга

Главное преимущество — удаление двух внешних силовых модулей. Чем меньше силовых переходов в цепи зажигания, тем меньше потенциальных проблем с разъемами и перегревом.

Второй плюс — доступность катушек. Катушки семейства 1.8T/2.0T TFSI широко распространены. В тюнинге Audi часто встречается обозначение катушек R8, но ориентироваться только на название нельзя. Нужны тип катушки, распиновка, геометрия наконечника, способ крепления и соответствие управляющему сигналу ECU.

Третий фактор — запас по вторичному напряжению. Для катушек TFSI указывается рабочее напряжение вторичной обмотки до 45 кВ. Это не означает автоматического удвоения мощности искры на любом моторе. Напряжение зависит от нагрузки, длительности накопления энергии, сопротивления смеси, зазора свечи и характеристик управления. Цифра сама по себе не заменяет настройку.

Катушка TFSI не усиливает мотор по факту установки. Она убирает слабую архитектуру с внешними POS, но результат появляется только при правильной распиновке, питании и управлении.

Что потребуется при переходе на TFSI

Нормальная конверсия состоит из нескольких частей:

• комплект одинаковых катушек;
• адаптеры или измененное крепление;
• жгут питания и управления;
• корректная распиновка разъемов ECU-POS;
• отключение или физическое исключение N122 и N127;
• проверка массы двигателя и массы катушек;
• настройка длины проводов и фиксации жгута;
• контроль работы на холостом ходу и под нагрузкой.

Крепление нельзя считать мелочью. Катушки TFSI не обязаны без доработки вставать под штатную декоративную планку AAN. Может потребоваться модификация крышки, адаптивные проставки или отдельная планка. Если катушка стоит с перекосом, наконечник не садится на свечу полностью или корпус касается горячей детали, отказ будет вопросом времени.

Проводка также не должна висеть на разъемах. Масса жгута не заменяет массу двигателя. Силовые цепи прокладываются с учетом нагрева, вибрации и возможного контакта с крышкой клапанов. Скрутки под термоусадкой для такого проекта неприемлемы. Нужны обжатые или качественно пропаянные соединения, механическая разгрузка и защита от масла.

LS2: отдельный жгут и сохранение штатной крышки

Схема на катушках GM LS2 решает другую задачу. Она не столько упрощает интеграцию с AAN, сколько дает удобную компоновку для кастомного проекта.

Для LS2 применяют:

• пять отдельных катушек;
• кастомный Plug-and-Play жгут;
• высоковольтные провода;
• штатную или стилизованную крышку катушек AAN;
• крепления под выбранную геометрию катушки.

В отличие от TFSI, здесь сохраняется высоковольтная часть с проводами от катушек к свечам. Внешние POS в исходном виде также не являются обязательным элементом схемы, но конкретная реализация зависит от применяемого комплекта и логики управления. Готовый жгут должен быть рассчитан именно под выбранные катушки и конкретный ECU.

Основное достоинство LS2 — компоновка. Катушки можно разместить так, чтобы сохранить штатную крышку клапанной крышки AAN. Для рестомода или проекта с аккуратным моторным отсеком это имеет значение. TFSI чаще требует заметной переделки верхней части и переходных креплений.

Недостаток — дополнительные высоковольтные провода. У них есть наконечники, места прокладки, изоляция и контакт со свечами. Каждый провод становится отдельной точкой отказа. Масло в свечном колодце, плохая посадка наконечника, пробой на массу и повреждение изоляции проявляются теми же пропусками, что и неисправность катушки.

Сравнение трех схем

Таблица показывает главное. TFSI — не «самая мощная катушка», а наиболее аккуратный способ убрать внешние POS. LS2 — не прямая альтернатива по компоновке. Это выбор в пользу универсальности, доступности и сохранения внешнего вида.

Что происходит на наддуве 1,8 бар

Давление 26 psi соответствует примерно 1,8 бар избыточного давления. На таком режиме искра работает в более тяжелых условиях. Растет давление в камере сгорания. Увеличивается требуемое напряжение пробоя. Любое сопротивление в цепи становится критичным.

Причины пропусков под бустом распределяются по четырем группам:

1. Катушка не запасает необходимую энергию.

Износ, перегрев и деградация изоляции часто не видны при статической проверке.

2. POS не обеспечивает корректную коммутацию.

Внешний силовой модуль может работать на холостом ходу, но срываться при частоте импульсов и температуре.

3. Питание проседает.

Слабое соединение, окисленный контакт или плохая масса уменьшают ток первичной обмотки.

4. Высоковольтная часть имеет пробой.

Это относится прежде всего к LS2-схеме с отдельными проводами, но наконечники и изоляция остаются критичными для любой компоновки.

Нельзя оценивать систему по звуку искры на снятой свече. На воздухе и в цилиндре условия разные. Катушка, которая уверенно дает искру вне двигателя, может пропускать под нагрузкой. Проверка должна проводиться по симптомам, логам, состоянию свечей и измерению электрических цепей.

Как отличить проблему зажигания от топлива

AAN с системой впрыска и турбонаддувом не прощает диагностику методом подмены. Пропуск зажигания меняет состав выхлопа и может выглядеть как проблема смеси. Поэтому одновременно проверяют несколько параметров:

• давление топлива;
• работу дозатора и равномерность наливов;
• управляющее и системное давление;
• герметичность впуска;
• сигнал датчика положения и синхронизацию;
• питание катушек;
• наличие управляющих импульсов;
• состояние свечей после проявления дефекта.

Если пропуски появляются только в момент выхода на наддув, а давление топлива и наливы стабильны, вероятность неисправности зажигания возрастает. Если дефект перемещается вместе с катушкой, подозрение на катушку подтверждается. Но перестановка деталей допустима только как диагностический прием. После нее необходимо проверить, изменился ли цилиндр с пропуском.

Для системы TFSI отдельно контролируют сигнал на каждой катушке. Для LS2 проверяют не только питание и управление катушек, но и каждый высоковольтный провод. В штатной системе AAN проверка должна охватывать оба POS. Нельзя ограничиться одним N122 и объявить систему исправной: N127 управляет двумя оставшимися каналами.

Практический алгоритм перехода на TFSI

Переоборудование выполняют после фиксации исходной неисправности. Установка новых катушек не должна использоваться как способ скрыть плохое питание или дефект ECU.

Шаг 1. Зафиксировать исходную конфигурацию

Записывают тип ECU, состав жгута, разъемы POS, расположение катушек и имеющиеся доработки. Фотографируют разъемы до демонтажа. Цвет провода не является достаточным основанием для распиновки. Ориентируются на электрическую схему и маркировку контактов.

Шаг 2. Проверить штатные цепи

До удаления POS измеряют:

• напряжение питания;
• сопротивление и падение напряжения на массах;
• наличие управляющих импульсов;
• состояние контактов N122 и N127;
• непрерывность проводов до катушек;
• отсутствие замыкания на массу и питание.

Измерение сопротивления отключенного провода не показывает его работу под током. Поэтому цепи питания дополнительно проверяют под нагрузкой. Провод может показывать почти нулевое сопротивление на мультиметре и при этом давать недопустимую просадку во время работы.

Шаг 3. Подготовить жгут

При TFSI-конверсии нельзя просто оставить POS подключенными параллельно новым катушкам. Силовая часть должна быть переработана. Коричневый и черный 4-контактные разъемы ECU-POS используются в схеме перехода, но каждый контакт проверяется по документации конкретного комплекта.

Питание катушек должно иметь надежное распределение. Все пять катушек нельзя подключать через случайный тонкий провод или старый окисленный участок штатного жгута. Разъемы фиксируются, провода разгружаются от вибрации.

Шаг 4. Проверить управляющие сигналы

После монтажа измеряют сигнал на каждой катушке. Проверка выполняется при прокрутке стартером и на работающем двигателе. Наличие одинакового сигнала на всех каналах не исключает ошибку фазировки или неверную распиновку силовых контактов. Сверяют не только факт импульса, но и соответствие канала цилиндру.

Шаг 5. Выполнить пробный запуск

Первый запуск выполняют без нагрузки. Контролируют:

• стабильность холостого хода;
• отсутствие нагрева разъемов;
• отсутствие запаха перегретой изоляции;
• работу всех цилиндров;
• отсутствие пробоя на массу;
• отсутствие помех и обрывов при перегибе жгута.

После прогрева проверку повторяют. Возрастные проблемы часто проявляются только после выхода катушек и разъемов на рабочую температуру.

Шаг 6. Проверить под нагрузкой

Тестовая поездка начинается с частичной нагрузки. Затем плавно увеличиваются обороты и давление. Сразу переходить к 26 psi после первого запуска нельзя. При появлении пропуска фиксируют обороты, давление наддува, состав смеси и цилиндр. Только после этого меняют один параметр.

Если проблема исчезает после перехода на TFSI, это подтверждает преимущество новой архитектуры, но не доказывает, что все старые элементы были исправны. Одновременно могли исчезнуть плохой контакт POS, поврежденный разъем и слабая катушка.

Монтажные ошибки, которые возвращают пропуски

Неправильная распиновка

Это самая дорогая ошибка. Встроенный силовой каскад TFSI требует правильного питания, массы и управляющего сигнала. Нельзя переносить распиновку от одной модели катушки на другую только по совпадению количества контактов.

Разъем на четыре контакта не означает одинаковую последовательность выводов. Проверяют техническую документацию именно выбранной катушки. После сборки прозванивают каждую цепь отдельно.

Оставленные в цепи POS

При ICM delete внешние коммутаторы исключаются. Их нельзя оставить как декоративный промежуточный элемент. Если сигнал ECU по-прежнему проходит через штатный силовой тракт, смысл конверсии теряется, а риск конфликтов управления остается.

Плохая масса

Масса на кузове не заменяет исправную массу двигателя. Катушки работают в силовом режиме. Контакт должен быть чистым, механически надежным и защищенным от повторного окисления. Покраска, ржавчина и масло под клеммой недопустимы.

Катушка не полностью сидит на свече

У разных катушек отличается длина наконечника и форма внутреннего контакта. Даже если корпус физически входит в посадочное место, это не подтверждает правильную геометрию. Проверяют глубину посадки, контакт с наконечником свечи и отсутствие бокового усилия.

Жгут лежит на горячих деталях

Изоляция стареет от температуры. Проводка не должна проходить вплотную к выпускному коллектору, турбине и горячим трубкам. Крепления ставят так, чтобы жгут не тянул разъемы при вибрации двигателя.

Подмена диагностики уменьшением зазора

Уменьшенный зазор может временно снизить вероятность пропуска. Но если причина в катушке, POS или питании, дефект остается. После увеличения нагрузки проблема возвращается. Это не настройка системы, а маскировка неисправности.

Что выбрать для Audi 200 и проекта на базе AAN

Для оригинальной Audi 200 или Audi S2 с умеренным наддувом штатная схема остается допустимой при одном условии: все элементы проверены измерениями, а не признаны исправными по возрасту. Новые катушки без проверки POS не дают гарантии.

Для тюнинга AAN с давлением около 1,8 бар и выше рациональнее смотреть в сторону TFSI-конверсии. Она убирает два внешних силовых модуля и сокращает количество силовых соединений. При правильной проводке это наиболее чистая модернизация для автомобиля, где важны стабильность и доступность деталей.

LS2 выбирают, когда приоритетом является кастомная компоновка, возможность сохранить штатную крышку катушек и использовать отдельные высоковольтные провода. Для выставочного или рестомод-проекта это сильный вариант. Для автомобиля, который регулярно работает на высоком бусте, дополнительные ВВ-провода требуют дисциплины при монтаже и обслуживании.

Итоговое сравнение по задачам

• Оригинальное состояние и минимальная переделка: штатные катушки AAN с исправными N122 и N127.
• Тюнинг, высокий наддув и отказ от внешних POS: катушки TFSI.
• Кастомный внешний вид и сохранение штатной крышки: LS2 с качественным Plug-and-Play жгутом.
• Попытка просто вставить TFSI в штатные разъемы AAN: непригодна.
• Установка без проверки питания и массы: непригодна.
• Выбор катушек только по надписи R8: непригоден без проверки распиновки и геометрии.

Катушки TFSI на Audi AAN в сравнении со штатной схемой дают не абстрактный прирост мощности, а более правильное распределение силовой электроники. Коммутаторы AAN переходят в разряд удаляемых компонентов. Главная работа выполняется не отверткой, а электрической схемой, мультиметром и проверкой управляющих импульсов.

Вердикт

Штатная система AAN пригодна для сохранения оригинальной конфигурации, если проверены обе POS, пять катушек, питание, масса и проводка. Для тюнингованного мотора с наддувом до 26 psi это решение имеет ограниченный запас по надежности.

TFSI — лучший выбор для функциональной модернизации. Схема требует перепиновки, удаления внешних POS и нормального крепления катушек. При соблюдении этих условий она предпочтительнее штатной архитектуры для мощного дорожного AAN.

LS2 — рабочий вариант для кастомных проектов. Он оправдан, когда нужна гибкая компоновка и сохранение штатного вида подкапотного пространства. Но высоковольтные провода добавляют точки контроля и не позволяют относиться к монтажу проще.

Итог однозначный: для Audi AAN под серьезный наддув выбирать нужно не «самую мощную катушку», а полноценную схему зажигания. Приоритет — TFSI с корректным ICM delete. Штатные POS и случайная перепиновка в такой конфигурации непригодны.
