Система зажигания Audi 200: лучшие решения для стабильной искры
Пропуски на наддуве часто пытаются лечить свечами похолоднее, уменьшением зазора и очередным набором деталей «повыше классом». Иногда мотор действительно начинает работать ровнее.
Но если слабое место сидит в старых катушках, коммутаторах или проводке, такой ремонт напоминает настройку буста через замену ковриков: усилий много, причина осталась.
Для Audi 200 с турбомоторами MC и 3B один из распространённых вариантов модернизации — индивидуальные катушки 2.0 TFSI или Audi R8 с переходом на подходящую проводку и настройкой управления зажиганием. Само железо здесь только половина конфигурации. Если не продумать коммутаторы ICM, распиновку и dwell time, новая катушка не станет волшебной палочкой. Она просто будет новой деталью в старой проблеме.
Почему штатное зажигание начинает сдавать под наддувом
Audi 200 и Quattro выпускались в 1980–1991 годах с турбомоторами 2.1 и 2.2 литра, включая MC и 3B. Это техника с серьёзным потенциалом, но возраст никуда не делся. За годы эксплуатации разъёмы, масса, изоляция проводов и компоненты управления могли пережить ремонт в самых разных стилях. Иногда достаточно открыть капот, чтобы понять: у проводки богатая биография.
Под высокой нагрузкой требования к искре растут. Если двигатель начинает пропускать воспламенение при наддуве, это ещё не доказывает, что виноваты только катушки. Причина может быть в проводке, коммутаторе, настройке ЭБУ или в самой свече. Менять всё подряд дорого, а диагноз методом «поставил — посмотрел» легко превращается в подбор деталей без понимания, что именно изменилось.
На моторах с распределённым зажиганием есть несколько элементов, каждый из которых способен добавить нестабильности. Система может работать приемлемо на спокойном режиме и проявить слабость, когда цилиндру нужно уверенно воспламенить смесь под нагрузкой. Поэтому начинать разумнее с состояния имеющейся системы и логики её управления, а уже потом выбирать конверсию.
В тюнинге Audi 200 система зажигания должна рассматриваться как часть общего конфига. Увеличение наддува меняет требования к искре, а переход на другой тип катушек затрагивает управление первичной обмоткой. Поставить современную катушку на старую схему и считать вопрос закрытым — подход из серии «разъём подошёл, значит, всё готово». Электрика подобный оптимизм не разделяет.
Катушки TFSI и R8: что даёт переход

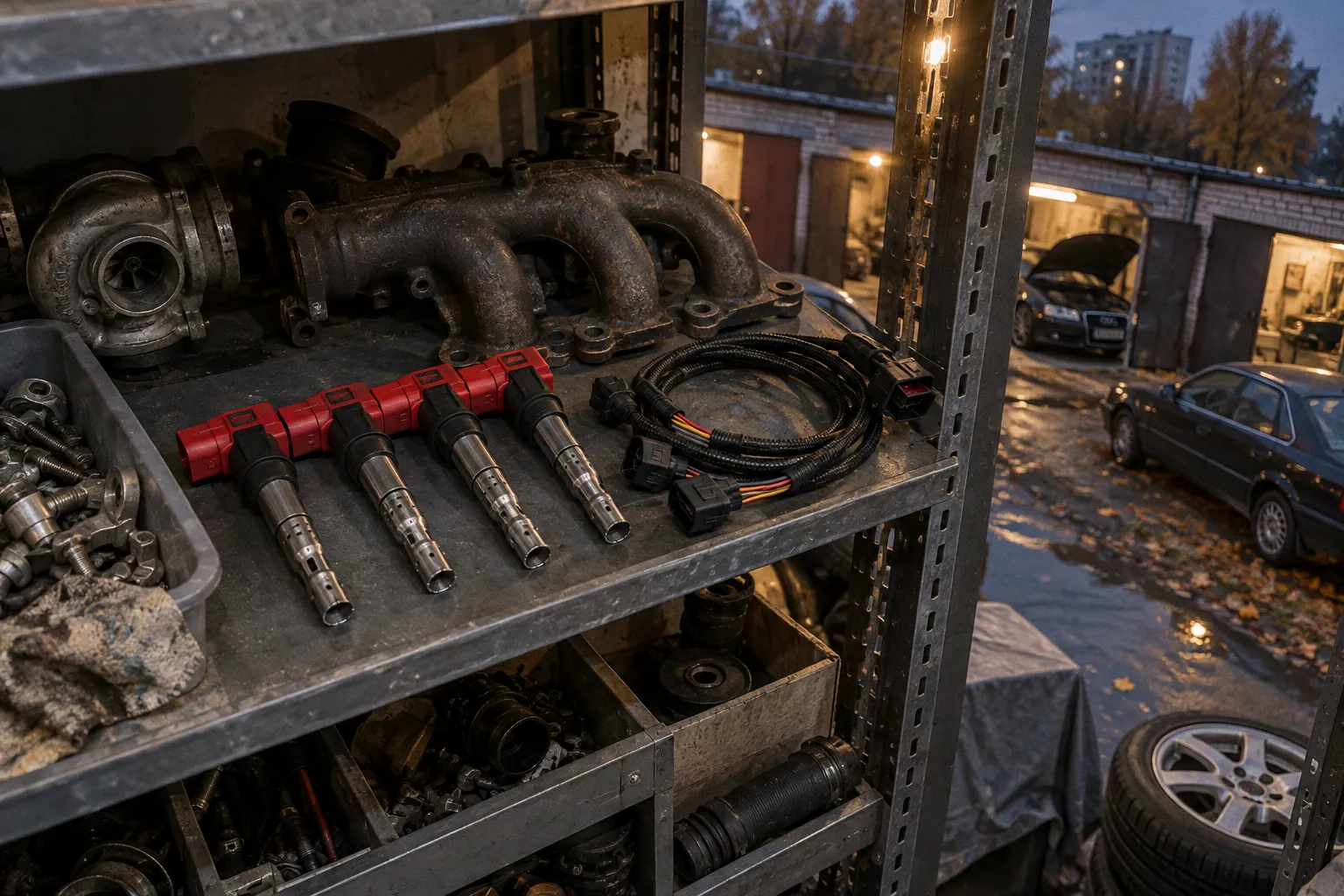

Популярный путь модернизации — индивидуальные катушки от VAG 2.0 TFSI/FSI или красные катушки Audi R8. Среди встречающихся OEM-номеров — 06E905115C, 06E905115D, 06E905115E и 06E905115F. Переход требует адаптации проводки и корректного подключения управления: это не простая замена одной детали на другую.
Индивидуальная катушка обслуживает свой цилиндр, а конверсия позволяет убрать из схемы штатные коммутаторы зажигания либо изменить их роль. На практике это способ обновить проблемные участки конфигурации и получить более стабильную работу при высокой нагрузке. У такой модернизации есть смысл, когда штатная система уже не справляется с задачей или когда проект предполагает настройку под изменённый режим работы двигателя.
Заявленный эффект обычно связывают с возможностью увеличить искровой зазор, улучшить стабильность холостого хода и обеспечить более уверенное сгорание смеси под наддувом. Но эффект зависит от всей системы: состояния свечей, проводки, питания, параметров ЭБУ и исправности двигателя. Одни катушки не исправят неверную смесь, плохую массу или ошибочную калибровку.
| Вариант | Что меняется | Что потребуется учесть |
|---|---|---|
| Сохранить штатную схему | Остаются заводская архитектура и привычное управление | Сначала нужна диагностика катушки, коммутаторов, проводки и свечей |
| Установить катушки TFSI/R8 | Появляются индивидуальные катушки и изменённая схема подключения | Нужны адаптерная проводка, согласование управления и настройка dwell time |
| Перейти на кастомный ЭБУ | Появляется больше свободы в управлении зажиганием | Потребуются корректная конфигурация, настройка и проверка совместимости с мотором |
У каждого варианта своя цена сложности. Сохранение штатной схемы проще, если она исправна и соответствует задачам машины. Конверсия на катушки TFSI или R8 интереснее в проекте с повышенными требованиями к стабильности искры, но требует грамотного монтажа. Кастомный ЭБУ открывает дополнительные возможности, однако вместе с ними приносит ответственность за настройки. «Поставим блок, а там разберёмся» — не план, а заявка на долгий вечер с ноутбуком.
Катушки выбирают вместе со схемой управления. Отдельно взятая современная деталь ещё не образует современную систему.
При подборе компонентов смотрят не только на внешний вид и название донора. Для конкретной сборки имеют значение совместимость катушек, разъёмы, способ коммутации, возможности ЭБУ и доступность корректной калибровки. Даже номер детали сам по себе не описывает всю конфигурацию: нужно понимать, как катушка будет работать именно в выбранной схеме.
ICM Delete: убрать коммутаторы недостаточно
ICM Delete — это исключение штатных модулей зажигания из схемы при переходе на катушки, которым нужен другой способ управления. Для этого используют готовые адаптерные проводные комплекты или собирают решение под конкретную проводку. Смысл операции в том, чтобы согласовать выходы блока управления и катушки, а заодно избавиться от потенциально проблемных штатных коммутаторов.
И здесь экономия часто выглядит привлекательно ровно до первого сбоя. Неподходящая распиновка, плохой контакт или неаккуратное соединение могут свести на нет смысл обновления. Если комплект проводки не рассчитан на выбранные катушки и ЭБУ, красивый набор разъёмов ещё не гарантирует, что схема будет работать правильно. Особенно если её собирали по фотографии из объявления и фразе «у всех так».
Перед установкой нужно разобраться, какая схема зажигания стоит на конкретном моторе, что уже меняли предыдущие владельцы и какие выходы доступны у блока управления. Audi 200 может быть давно не в заводском состоянии: двигатель, жгут и ЭБУ могли приехать из разных конфигураций. Поэтому полезнее сначала восстановить фактическую картину проводки, чем заказывать адаптер по одному лишь обозначению мотора.
Для проекта стоит заранее зафиксировать:
- какие катушки устанавливаются и как они подключаются;
- используются ли штатные ICM, обходятся или полностью исключаются;
- какой ЭБУ управляет зажиганием и поддерживает ли нужный режим;
- как настроено время накопления заряда;
- что будет проверяться после монтажа: стабильность холостого хода, работа под нагрузкой и отсутствие пропусков.
Это не бюрократия ради таблицы в гаражной тетради. Когда двигатель начинает работать нестабильно, зафиксированная схема помогает отделить проблему монтажа от проблемы настройки. Без неё начинается обычный перебор: катушки, свечи, коммутаторы, затем снова катушки, потому что первые уже успели продать.
Dwell time: параметр, который нельзя назначать на глаз
Dwell time — время накопления заряда катушкой перед формированием искры. Для настройки блоков управления с катушками Audi R8 и TFSI приводится диапазон от 2,5 мс до насыщения примерно при 12,8 мс. В качестве ориентиров для силы тока указаны около 16 А при 2,5 мс и около 18 А при насыщении.
Эти числа не стоит превращать в универсальный рецепт для любого мотора Audi 200. Конкретное значение зависит от катушки и логики управления. Настройка должна учитывать, как ЭБУ управляет катушкой, и соответствовать применяемому компоненту. Поставить значение «побольше, чтобы искра была сильнее» — это не инженерный метод. Это способ добавить нагрузку на электрическую систему и надеяться, что повезёт.
И обратная крайность тоже не полезна. Если время накопления выбрано неправильно, ожидаемого результата можно не получить. Катушка не обязана компенсировать неверную калибровку, как хороший турбокомпрессор не исправит кривую топливную карту. Для программируемого блока управления зажиганием нужна настройка под конкретные катушки и мотор, а не копия параметров из чужого проекта с похожим объёмом.
Здесь особенно важна связка железа и калибровки. До запуска стоит убедиться, что схема собрана по назначению, выходы ЭБУ подключены правильно, а параметры не взяты из таблицы без понимания условий. После установки нужно оценивать поведение двигателя в разных режимах. Если пропуски сохраняются, причина может находиться вне катушек: зажигание не лечит механические неисправности и ошибки в настройке топливоподачи.
Что изменится в работе MC и 3B
На турбомоторе эффект модернизации проявляется прежде всего там, где прежняя система уже испытывала трудности: при высокой нагрузке и наддуве. Катушки TFSI/R8 позволяют построить современную схему с индивидуальными катушками и убрать из неё штатные коммутаторы, если конфигурация это предусматривает. При корректной реализации можно рассчитывать на более стабильное искрообразование, увеличить искровой зазор и улучшить плавность холостого хода.
Но обещать одинаковый результат для каждого MC и 3B было бы рекламной самоуверенностью. Состояние конкретного двигателя, установленный ЭБУ, проводка и уровень наддува у проектов различаются. Даже два внешне похожих автомобиля могут иметь разную историю переделок. Поэтому разговоры о «гарантированных силах сверху» здесь лишние: главная задача зажигания — надёжно выполнять свою работу, а не изображать прибавку мощности в рекламном буклете.
Нельзя также делать вывод, что штатная система любого мотора MC заведомо не годится для работы. Точные возможности оригинального трамблёрного зажигания без модификаций на кастомном ЭБУ не подтверждены универсальными цифрами. Если штатная система исправна и отвечает задачам машины, её модернизация может оказаться необязательной. Если же автомобиль пропускает под нагрузкой, диагноз всё равно начинается с проверки всей цепи, а не с покупки модного комплекта.
Сравнивать конфигурации полезно по совместимости и объёму работ, а не по цвету катушек. В этом смысле сборка напоминает подбор билда в руководстве по сборкам и механике персонажа: детали должны работать вместе, иначе список сильных компонентов сам по себе ничего не гарантирует. Только в Audi ошибку настройки слышно и иногда видно гораздо быстрее.
Какой вариант выбрать для проекта
Если Audi 200 используется в близком к штатному режиме и штатное зажигание работает без симптомов, сначала стоит привести в порядок имеющуюся систему. Замена исправных деталей ради самого факта тюнинга не обязательна. Если проект получает повышенную нагрузку, а диагностика указывает на нестабильность зажигания, переход на индивидуальные катушки становится разумным направлением — при условии, что владелец готов заняться проводкой и калибровкой.
Для конверсии лучше рассматривать комплект как единое решение: катушки, адаптерная проводка, схема исключения или обхода ICM и согласованные параметры ЭБУ. Подход «куплю катушки сейчас, проводку потом, настройку как-нибудь» обычно растягивает работу и усложняет поиск ошибок. Когда мотор уже разобран под монтаж, особенно обидно выяснить, что недостаёт именно того элемента, который связывает всю систему.
Мой практический вердикт простой: для Audi 200 с актуальными проблемами под наддувом конверсия на TFSI/R8 может быть эффективным обновлением, если она сделана как инженерная переделка. Проводка должна соответствовать схеме, коммутаторы — иметь понятный статус, а dwell time — быть настроен под установленные катушки. При таком подходе модернизация решает конкретную задачу. Без этих условий получится дорогой кастом с неизвестным результатом.
