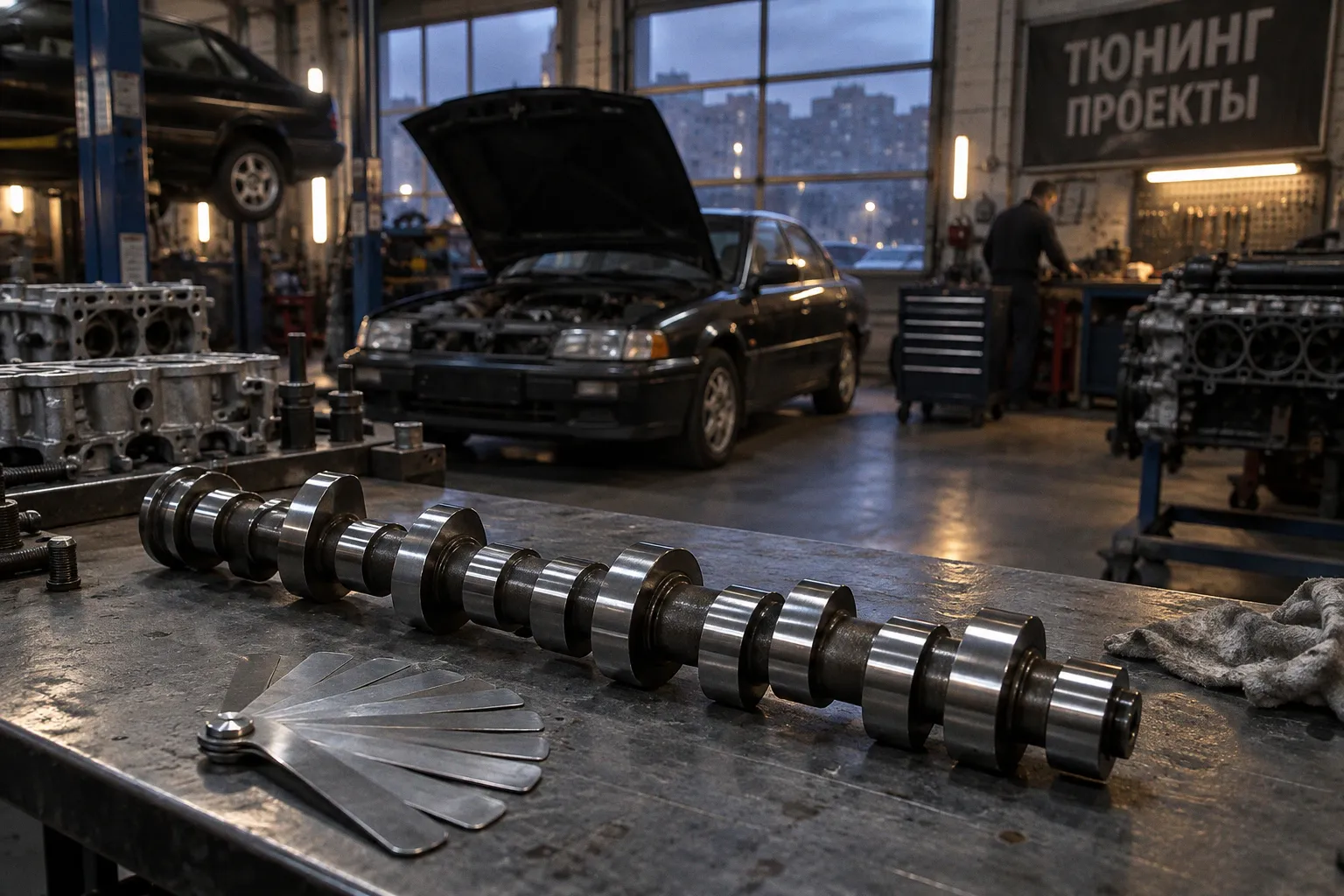

Распредвалы для Audi 2.2 Turbo: что выбрать для тюнинга

Все, кто ковырял пятицилиндровый турбомотор Audi хотя бы до стадии «а что, если поменять валы», рано или поздно приходят к одному вопросу: брать донорский выпускной вал от атмосферного 7A или сразу лезть в каталог Schrick и dbilas — и стоит ли такая замена именно на конкретном конфиге. Казалось бы, распредвал — всего лишь деталь с кулачками. На деле он определяет, где мотор начинает нормально дышать, насколько быстро набирает обороты и что происходит с наполнением цилиндров после 5000–5500 об/мин.

Цена ошибки здесь тоже не ограничивается неудачным характером мотора. На 20-клапанном пятицилиндровом турбодвигателе нарушение фаз, неправильная установка ремня или его обрыв могут привести к контакту клапанов с поршнями. Поэтому разговор о тюнинге ГРМ Audi 200 20V всегда начинается не с обещаний прибавки мощности, а с проверки совместимости и правильной установки.

Проблема усугубляется тем, что информации по теме много, но значительная часть материалов — перепечатки старых форумных обсуждений. Там рядом существуют рабочие конфигурации, обобщения без оговорок и советы, которые были актуальны для другого блока, другой турбины или другой системы управления. Каталоги производителей, в свою очередь, часто дают только продолжительность фаз и подъём, но не объясняют, как профиль поведёт себя на турбомоторе.

А контекст здесь решает всё: какой стоит ЭБУ, где начинается и заканчивается эффективная работа турбины, какие обороты используются в обычной езде, насколько свободны впуск и выпуск, рассчитаны ли пружины и клапанный механизм на выбранный профиль.

Анатомия стокового ГРМ: ограничения 3B, AAN и ABY

Сначала стоит привести в порядок сами обозначения. У Audi 200 и родственных моделей встречаются разные версии пятицилиндровых 20V Turbo, и смешивать их в одну условную «линейку» неправильно.

• 3B — ранний турбомотор, использовавшийся в том числе на Audi 200 и ранних Audi S2.
• AAN — двигатель Audi S4/S6 поколения C4.
• ABY — более поздняя версия, применявшаяся на Audi S2.
• ADU — двигатель Audi RS2 Avant.

То есть RS2 — это не ABY, а ADU. S2, в свою очередь, могла быть оснащена 3B или ABY в зависимости от года и конкретной версии. Это важно не только для справки: каталоги распредвалов, шестерён, датчиков и элементов ГРМ иногда привязаны именно к коду двигателя, а не просто к объёму 2,2 литра.

Штатные турбовые валы имеют достаточно сдержанный характер. Для распространённой конфигурации 3B/AAN в качестве ориентира обычно приводят около 202° по впуску и около 213° по выпуску, при подъёме выпускного клапана примерно 8,6 мм. У ADU выпускной профиль отличается: подъём больше, около 9,5 мм, а продолжительность фазы — примерно 205°. Конкретные цифры нужно сверять по применяемому валу и методике измерения: разные каталоги могут указывать продолжительность при разных подъёмах, поэтому сравнивать значения без общего стандарта опасно.

Заводская логика понятна. Турбодвигателю для гражданской эксплуатации нужны устойчивый холостой ход, приемлемая тяга внизу, умеренное перекрытие и предсказуемая работа на штатном управлении. Чем шире фазы и выше подъём, тем больше возможностей для наполнения цилиндра на верхах, но тем больше требований к настройке, пружинам, турбине и выпускной системе.

Стоковые фазы 3B и AAN — не признак ошибки инженеров, а компромисс между тягой снизу, стабильностью работы и возможностью использовать мотор каждый день.

У заводского турбового распредвала есть и практическое преимущество: он не требует перестраивать весь двигатель вокруг одной детали. Если машина ездит на штатной или близкой к штатной турбине, штатном ЭБУ и умеренном давлении наддува, слишком агрессивный профиль может не дать ожидаемого эффекта. Мотор действительно способен лучше работать наверху, но потеряет часть удобства там, где автомобиль проводит большую часть времени.

Отдельный вопрос — безопасность привода ГРМ. Ни один распредвал не делает 20V Turbo неповреждаемым при перескоке ремня. При сбитых фазах или обрыве ремня возможен контакт клапанов с поршнями, поэтому после любой работы с валами нужно проверять метки, натяжение, состояние ремня и фактическое положение коленвала и распредвалов. Это не формальность, а базовая защита двигателя от дорогостоящего ремонта.

Путь атмосферного 7A: почему его валы стали стандартом тюнинга

Атмосферный 7A объёмом 2,3 литра давно стал одним из главных доноров для проектов на базе пятицилиндровых 20V. Его головка конструктивно близка к турбовым вариантам, а профиль выпускного распредвала интересен более заметным подъёмом клапана. Для часто используемого 7A-выпускного вала приводят значение около 10,5 мм против примерно 8,6 мм у штатного выпускного вала 3B/AAN.

Разница кажется небольшой только на бумаге. Клапан получает больше возможностей для открытия, а газораспределение лучше поддерживает наполнение цилиндров на повышенных оборотах. Но сам по себе большой подъём не гарантирует прибавку: нужно, чтобы впуск, выпуск, турбина и настройка двигателя могли использовать этот потенциал.

Почему именно 7A оказался настолько популярным решением?

1. Доступность донорских деталей. Раньше моторы и головки 7A встречались на разборках заметно чаще. Сейчас живой комплект найти сложнее, поэтому состояние конкретного вала важнее самого факта его происхождения.

2. Проверенная схема. Валы от 7A использовали в самых разных проектах — от умеренных дорожных машин до моторов с крупными турбинами. Это не делает любую установку автоматически правильной, но даёт большую базу практического опыта.

3. Подходящие посадочные размеры. При замене именно распредвала, а не всей головки, многие элементы привода можно сохранить в турбовой ГБЦ. Однако перед установкой всё равно нужно сверять конкретный вал, шестерню, положение датчика и размеры постелей.

Здесь важно не перепутать два разных действия: установить вал от 7A в турбовую головку и заменить турбовую головку целиком на головку от 7A. Первое является распространённым тюнинговым решением. Второе требует отдельной проверки водяных каналов, масляных магистралей, креплений и элементов системы зажигания.

Атмосферная головка не является простой копией головки 3B, AAN, ABY или ADU. В зависимости от исполнения могут отличаться каналы охлаждения и места установки компонентов, связанных с датчиком Холла. Поэтому стратегия «поставлю всю голову от 7A, раз валы подходят» способна привести к гораздо большему объёму переделок, чем предполагалось.

Схема «7A выпуск + штатный впуск»: что в ней действительно меняется

Самая понятная бюджетная конфигурация — выпускной вал от 7A в турбовой ГБЦ при сохранении штатного впускного вала 3B, AAN или ABY. В таком варианте не нужно приписывать впуску характеристики другого профиля: фазы впуска остаются штатными для установленного турбового мотора. Меняется прежде всего выпускная часть — её подъём и связанное с ним поведение клапанного механизма.

Упрощённо конфигурацию можно представить так:

Такая связка не превращает мотор в атмосферный и не отменяет ограничений турбины. Если компрессорная часть уже не способна прокачать нужный объём воздуха, один распредвал не создаст дополнительный поток из ничего. Но при подходящей турбине, свободном выпуске и корректной настройке мотор может дольше сохранять эффективность после 4000 об/мин и охотнее продолжать разгон там, где штатная конфигурация начинает сдаваться.

Частая ошибка — оценивать результат только по пиковой мощности. На дорожной машине более заметным может оказаться не максимальный показатель на стенде, а изменение характера: мотор не так рано перестаёт набирать обороты, легче поддерживает ускорение на передаче и лучше использует верхнюю часть диапазона.

Точный прирост от одних валов заранее называть некорректно. На него влияют давление наддува, турбина, интеркулер, выпуск, степень износа двигателя, фазы при фактической установке и калибровка ЭБУ. Обещания конкретной большой прибавки без привязки к конфигурации обычно говорят не о свойствах вала, а о желании продать простую историю.

Валы от 7A — не волшебная таблетка, а способ расширить рабочий диапазон, если остальные детали двигателя способны этим расширением воспользоваться.

При сохранении штатного впуска особенно важно не описывать гибридную схему как комплект с увеличенными фазами на обоих валах. Это не «два спортивных распредвала», а более умеренная комбинация, где основной акцент сделан на выпуске. Именно поэтому она часто оказывается удобнее для дорожного автомобиля.

Спортивные профили Schrick и dbilas: когда пора переходить на кастом

Если 7A — относительно доступный способ изменить характер штатной ГБЦ, то Schrick и dbilas относятся уже к другой логике. Здесь покупают не просто деталь с большим подъёмом, а заранее рассчитанный профиль под конкретный диапазон оборотов и задачу двигателя.

Для некоторых выпускных валов Schrick указывают продолжительность около 260°, подъём примерно 10,9 мм и LSA 112°. Это уже заметно более агрессивная характеристика по сравнению со штатной. Она способна помочь на верхнем диапазоне, но потребует внимательной настройки холостого хода, смеси, зажигания и переходных режимов.

У отдельных профилей dbilas встречаются значения около 280° и подъём до 11,5 мм, а также отдельные данные по подъёму клапана в районе верхней мёртвой точки. Это уже территория проектов, где компромисс в пользу гражданской плавности сознательно отодвинут на второй план. Такой вал не стоит выбирать только потому, что цифра 280 выглядит убедительнее, чем 260.

О спортивном профиле есть смысл думать, когда одновременно выполняются несколько условий:

• турбина рассчитана на работу в более высоком диапазоне и не заканчивается сразу после выхода на рабочий буст;
• ЭБУ позволяет нормально настроить наполнение цилиндров, холостой ход и переходные режимы;
• выпуск и впуск не являются узкими местами системы;
• пружины, тарелки, толкатели и сам клапанный механизм соответствуют оборотам и подъёму;
• владелец понимает, какой диапазон хочет получить и чем готов пожертвовать снизу.

Если на машине стоит штатная турбина, штатный ЭБУ и задача сводится к более бодрой повседневной езде, спортивный Schrick или dbilas может оказаться избыточным. Более широкая фаза не компенсирует маленькую турбину, слабый выпуск или неподготовленную калибровку. Иногда умеренная связка со штатным впуском даёт более цельный результат, чем дорогой профиль, поставленный без расчёта.

Почему каталог нельзя читать как рейтинг

Цифры продолжительности фазы и подъёма сами по себе не говорят, насколько хорошо вал подойдёт конкретному мотору. Нужно знать:

• при каком подъёме измерена продолжительность;
• какой угол развала кулачков заложен в профиль;
• как вал будет установлен относительно коленвала;
• есть ли запас по пружинам и расстоянию до поршня;
• как изменится динамическая степень наполнения;
• способен ли ЭБУ управлять новым характером мотора.

Даже два вала с одинаковыми заявленными 260° могут вести себя по-разному из-за формы кулачка, положения максимального подъёма и фактических установочных фаз. Поэтому при серьёзном проекте выбор лучше вести от турбины и целевого диапазона, а не от самой крупной цифры в каталоге.

Нюансы установки: совместимость ГБЦ, датчики Холла и водяные каналы

Механически заменить распредвал несложно только в теории. На практике именно детали установки определяют, будет ли мотор работать стабильно или разборка повторится через несколько дней.

Датчик Холла и элементы привода

На турбовых пятицилиндровых моторах положение распредвала участвует в работе системы управления и зажигания. При использовании вала от 7A нужно проверить не только кулачки и посадку в постелях, но и наличие необходимых элементов для датчика Холла, шестерни и привода.

Если меняется только вал в штатной турбовой головке, часть вопросов снимается автоматически. Если же в проекте фигурирует головка от атмосферного двигателя, проверка становится обязательной. Отсутствующее крепление или несовпадающий элемент привода нельзя считать мелочью, которую получится бездумно компенсировать настройкой.

Водяные каналы и замена головки целиком

Головки 7A и турбовых 20V могут быть близки по общей архитектуре, но это не означает полного совпадения каналов охлаждения. При установке другой ГБЦ нужно сверять каналы, прокладку, масляные проходы, крепления и навесные элементы. Ошибка в этой зоне способна привести к локальному перегреву, проблемам с циркуляцией или смешиванию несовместимых решений.

Для большинства проектов разумнее сохранить турбовую головку и заменить только тот распредвал, который действительно нужен. Это сокращает количество неизвестных и позволяет не превращать операцию с ГРМ в эксперимент с охлаждением и зажиганием.

Метки, фактические фазы и зазоры

Заводские метки обязательны, но при тюнинге ими нельзя ограничиваться. После установки нужно проверить положение коленвала и распредвалов, натяжение ремня, свободное вращение двигателя и зазоры. Если используется регулируемая шестерня, её нельзя выставлять «на глаз» ради красивой цифры в таблице. Фазы должны быть привязаны к конкретному профилю, мотору и задаче.

Более высокий подъём означает и другие требования к клапанному механизму. Нужно оценить состояние пружин, возможность их просадки, запас до coil bind, расстояние до поршня и работу гидрокомпенсаторов. При регулярной эксплуатации на высоких оборотах штатные детали могут оказаться ограничением даже тогда, когда сам распредвал установлен правильно.

После любого вмешательства в ГРМ мотор нельзя сразу отправлять под максимальный буст. Сначала проверяют запуск, давление масла, отсутствие посторонних шумов, стабильность холостого хода, синхронизацию и поведение под нагрузкой. Только затем имеет смысл переходить к настройке наддува.

Что меняется на турбомоторе

Более широкая фаза и большее перекрытие способны улучшить продувку на верхах, но при неподходящей турбине могут ухудшить отклик снизу. На малом бусте часть свежего заряда может уходить в выпуск, а турбине потребуется больше времени для выхода на эффективный режим. Водитель воспринимает это как более поздний подхват или провал до выхода на буст.

Последняя строка принципиальна: спортивный распредвал не снижает риск механического контакта при обрыве или перескоке ремня. Наоборот, при увеличенном подъёме и изменённых фазах запас до поршня может стать ещё более чувствительным к ошибкам сборки.

Влияние фаз газораспределения на характер турбомотора

Фазы газораспределения Audi 3B, AAN, ABY и более агрессивных тюнинговых профилей нельзя оценивать по принципу «чем больше, тем лучше». Большая продолжительность удерживает клапан открытым дольше и может помочь наполнению на высоких оборотах, но одновременно уменьшает удобство внизу, особенно если турбина ещё не вышла на рабочий режим.

Перекрытие тоже не является самостоятельным показателем качества. При подходящих оборотах и достаточном потоке оно помогает продувке цилиндра. На низких оборотах и при небольшом наддуве избыточное перекрытие способно ухудшить стабильность горения и отклик. Поэтому один и тот же вал на большой турбине и на маленькой штатной турбине будет восприниматься по-разному.

Угол развала кулачков, или LSA, влияет на характер профиля, но его нельзя вырывать из общего набора параметров. Узкий LSA часто связывают с большим перекрытием и более выраженной отдачей в определённой зоне, однако реальный результат зависит от продолжительности фаз, установочного положения и конкретной формы кулачка. Широкий LSA обычно облегчает гражданский характер, но это не универсальное правило, которое заменяет расчёт.

То же относится к подъёму в верхней мёртвой точке. Если клапан остаётся заметно приоткрытым, меняется не только потенциальная продувка, но и требования к расстоянию до поршня, настройке и устойчивости работы на холостом ходу. Для дорожного мотора это может быть важнее красивой цифры максимального подъёма.

Чем агрессивнее профиль, тем выше вероятность, что рабочий диапазон мотора сместится вверх. Если турбина выходит на эффективный буст поздно, такой вал может усилить верх, но одновременно сделать низы менее удобными.

Именно поэтому выбор распредвала для турбо мотора Audi нужно связывать с конкретной системой. Ответьте хотя бы на несколько вопросов:

• где начинается рабочий буст и насколько долго турбина сохраняет эффективность;
• какой диапазон оборотов используется в обычной езде;
• способен ли выпуск отводить увеличившийся поток;
• есть ли возможность полноценно настроить ЭБУ;
• выдержит ли клапанный механизм новые подъём и обороты;
• нужна ли машине отзывчивость в городе или максимальная отдача на верхах.

Опытный калибровщик начинает не с каталога, а с диагностики исходной конфигурации. Даже хороший распредвал не исправит неисправный расходомер, слабую топливную систему, подсос воздуха, неправильный базовый угол или турбину, работающую за пределами эффективной зоны. Как и при выборе оптимального решения в любой сложной системе, здесь сначала нужно понять исходные ограничения, а уже потом выбирать деталь.

Какую схему выбрать под конкретный проект

Стоковый 3B или AAN, хочется немного расширить верхний диапазон, бюджет ограничен. В такой ситуации логично рассматривать выпускной вал от 7A в штатной турбовой ГБЦ при сохранении штатного впуска. Это умеренное решение, которое не требует сразу перестраивать весь мотор под гоночный профиль. Но после установки всё равно нужны проверка ГРМ и настройка под фактическое наполнение.

Мотор на более производительной турбине, свободном выпуске и настраиваемом ЭБУ. Здесь уже можно смотреть на Schrick около 260° или сопоставимые профили. Выбор зависит от целевого диапазона, пружин, оборотов и требуемого поведения на холостом ходу. Само наличие большой турбины ещё не означает, что любой спортивный вал будет правильным.

Трековый или стендовый проект, где комфорт на холостом ходу не является приоритетом. Профили уровня dbilas около 280° могут иметь смысл, если вся система собрана под верхний диапазон и есть полноценная калибровка. Пружины, зазоры, привод ГРМ и ресурс деталей должны быть частью проекта с самого начала, а не добавляться после появления проблем.

После установки 7A мотор стал хуже тянуть снизу. Не стоит сразу объявлять вал неудачным. Нужно проверить фактические фазы, состояние ремня, работу датчиков, настройку смеси и зажигания, а также соответствие профиля турбине. Возможно, двигатель действительно получил больше перекрытия, чем способен использовать на текущем давлении и в текущем диапазоне. В таком случае решение может быть в корректировке фаз или калибровки, а не в механическом увеличении наддува вслепую.

Распредвал для Audi 200 2.2 Turbo — это часть системы, а не самостоятельный источник мощности. Для умеренного дорожного проекта чаще разумнее качественный 7A-выпуск с сохранением штатного впуска, исправной турбовой ГБЦ и грамотной настройкой. Для большого проекта спортивный профиль оправдан только тогда, когда турбина, ЭБУ, клапанный механизм и выпуск готовы работать в том же диапазоне.

И главное: после любой работы с ГРМ нельзя обещать мотору безопасность от перескока ремня. 20V Turbo остаётся двигателем с риском повреждения клапанов при нарушении фаз. Поэтому правильная установка, проверка зазоров, состояние ременного привода и последующая настройка важнее самой громкой марки на коробке с распредвалом.
