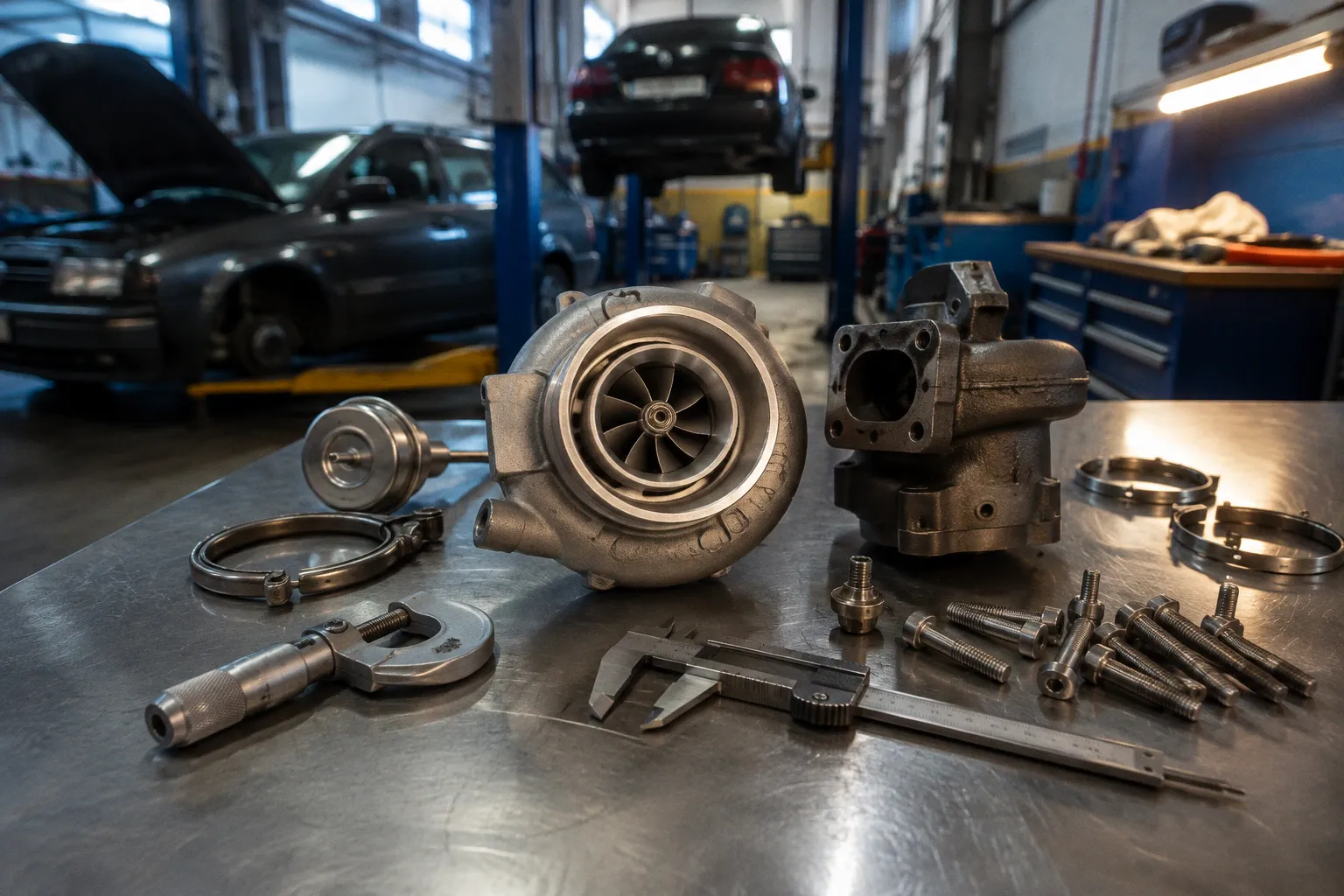

Турбины для Audi 2.2 Turbo: рейтинг решений под разные цели

Audi 200 5Turbo с мотором WJ выпускалась в 1979–1982 годах, а затем семейство пополнили 2.2 Turbo MC, 1B и 2B: соответственно 165, 200 и 190 л. с. Для своего времени это были очень серьезные показатели, особенно если помнить, что речь идет о дорожных автомобилях, а не о короткоживущих спортивных прототипах.

Сегодня турбины для тюнинга моторов Audi 2.2 Turbo выбирают уже не по принципу «какая больше», а по задаче. Одному владельцу Audi 200 нужно сохранить характер заводской машины и получить более уверенный наддув. Другой строит проект на 3B или AAN с расчетом на 400–450 л. с. Третий хочет собрать редкую конфигурацию с Garrett GT3076R, не переделывая выпускной коллектор под другой фланец. Во всех трех случаях ответ будет разным — и именно здесь чаще всего начинаются ошибки.

Штатная K24 или K26 может оказаться лучшим решением для дорожного автомобиля, гибрид на OEM-корпусе — разумным компромиссом для мощного клубного проекта, а Garrett — выбором для тех, кому действительно нужен высокий верховой потенциал и кто готов перестроить вокруг турбокомпрессора весь двигатель.

Наследие KKK: почему заводская K24/K26 до сих пор не потеряла смысла

На пятицилиндровых турбомоторах Audi применялись турбокомпрессоры BorgWarner/KKK серий K24 и K26. Среди распространенных заводских исполнений встречаются турбины с номерами 53269886413, соответствующая OEM-номеру 035145702L, и 53249887001. Эти агрегаты давно стали частью инженерной истории Audi 200, S4 и S6, но для нас они остаются не музейными деталями, а рабочей отправной точкой.

Главное достоинство заводской турбины — согласованность с остальными системами автомобиля. Ее характеристики изначально подбирались под конкретный объем двигателя, выпускной коллектор, интеркулер, систему управления и топливную аппаратуру. У мотора MC это особенно заметно: штатные 165 л. с. не требуют от турбокомпрессора постоянной работы на пределе, а значит, при исправной масляной системе и правильной настройке K24/K26 способна долго сохранять привычную эластичность двигателя.

Но у заводского решения есть и очевидный предел. Старый турбокомпрессор редко становится хорошей основой для серьезного увеличения мощности только потому, что его корпус выглядит крепким. Маленькое или изношенное колесо, люфт вала, усталость горячей части и состояние перепускного клапана постепенно превращают заводскую систему в источник потерь. Двигатель может казаться слабым не из-за неудачной конструкции, а из-за десятилетий эксплуатации.

Перед тем как обсуждать апгрейд, стоит отделить три разных ситуации:

• турбина исправна, а задача состоит в восстановлении штатной отдачи;
• турбина исправна, но мощности не хватает на верхах;
• турбина физически изношена, и модернизация одновременно должна заменить ремонт.

В первом случае достаточно привести в порядок мотор и управление наддувом. Во втором можно рассматривать гибрид или более производительный агрегат. В третьем нельзя начинать с каталога турбин, пока не проверены давление масла, вентиляция картера, состояние выпускного коллектора, герметичность впуска и работа системы управления.

Для Audi 200 хорошая турбина начинается не с размера компрессорного колеса, а с понимания того, каким должен быть автомобиль после переделки.

K24 и K26 для дорожного проекта

Штатная K24/K26 остается наиболее естественным вариантом для реставрационного или умеренно модернизированного автомобиля. Она сохраняет заводскую компоновку, не требует радикального изменения выпускной части и позволяет оставить под капотом тот самый сдержанный, собранный характер, за который мы ценим Audi 200.

Для мотора MC тюнинг турбины Audi 200 должен начинаться с вопроса о назначении машины. Если автомобиль участвует в пробегах, ездит на встречи клуба и используется не только для коротких ускорений, чрезмерно крупная турбина способна ухудшить впечатления от проекта. Запаздывание выхода на наддув, более узкий рабочий диапазон и необходимость постоянно держать двигатель в оборотах могут сделать автомобиль менее удобным, даже если цифра на стенде будет выглядеть впечатляюще.

На 3B и AAN ситуация иная: эти моторы часто становятся базой для более серьезных проектов, поэтому потенциал штатной турбины быстрее оказывается ограничивающим фактором. Но и здесь замена должна быть связана с состоянием конкретного двигателя. Одна и та же турбина по-разному поведет себя на свежем моторе с герметичным впуском и на агрегате, где компрессия, зажигание и топливная система уже работают на грани допустимого.

Гибрид на штатном корпусе: самый разумный компромисс

Гибридная турбина — это не просто «большая крыльчатка в старом корпусе». В удачной конфигурации изменяются сразу несколько элементов: компрессорное колесо, турбинное колесо, вал, подшипниковый узел и иногда горячая часть. При этом внешний корпус и фланец позволяют сохранить привычную установку на двигатель.

Именно поэтому гибриды на базе OEM-корпусов Audi 200, S4 и S6 так привлекательны для клубных проектов. Сохраняется совместимость с выпускным коллектором, не приходится заново проектировать весь моторный отсек, а характер автомобиля остается ближе к оригиналу, чем при установке крупной универсальной турбины.

Для таких решений заявляется потенциал примерно до 450 л. с. Но это не обещание, что достаточно заменить старый K24 на гибрид и отправиться на настройку. Эта цифра относится к полноценной системе, где согласованы впуск, выпуск, интеркулер, топливные форсунки, насос, датчики и программное обеспечение блока управления.

Один из вариантов доработки строится на корпусе заказчика: в него устанавливают увеличенное компрессорное колесо с конфигурацией 6+6 лопастей, усиленный вал и дорабатывают лопатки. Подобная схема интересна тем, что позволяет использовать уже имеющуюся компоновку Audi, но перевести турбокомпрессор в другой диапазон производительности.

Что дает гибрид на практике

У гибрида есть несколько сильных сторон.

Во-первых, это монтажная совместимость. Для владельца Audi 200 она имеет не только техническое, но и историческое значение: заводская архитектура автомобиля сохраняется, а переделка не превращается в строительство полностью нового силового агрегата.

Во-вторых, это более понятная динамика. По сравнению с крупной турбиной гибрид на OEM-корпусе обычно лучше соответствует объему 2,2 литра и характеру пятицилиндрового мотора. Мы не будем приписывать ему конкретную задержку наддува — она зависит от распредвала, степени сжатия, выпускной системы, настройки и состояния самого двигателя. Но сама логика конфигурации очевидна: чем дальше мы уходим от заводского размера колес, тем сильнее меняется поведение мотора.

В-третьих, гибрид позволяет выбрать промежуточный путь. Не обязательно сразу строить мотор под 500 л. с., если цель — получить заметно более сильный автомобиль для дороги и клубных мероприятий. В этом случае потенциал около 450 л. с. может стать верхней границей проекта, а не обязательной программой каждого заезда.

При этом нужно внимательно относиться к качеству изготовления. Увеличенное колесо повышает требования к балансировке, валу и подшипникам. Ошибки в геометрии горячей части или недостаточно точная обработка могут перечеркнуть достоинства всей конструкции. В старом автомобиле это особенно чувствительно: вибрации и повышенная температура быстро показывают, где работа была выполнена по инженерным расчетам, а где ограничились внешним сходством деталей.

Turbosystems K26: когда штатная архитектура получает серьезный запас

Отдельного внимания заслуживает гибрид K26 от Turbosystems, рассчитанный на 2,2-литровые двигатели Audi. В его конструкции используется двойной керамический шарикоподшипник, фрезерованное компрессорное колесо размером 57/71 мм, увеличенное турбинное колесо 67/58 мм и корпус горячей части из нержавеющей стали SS347 объемом 10,7 см³.

Заявленный диапазон такого решения превышает 500 л. с., то есть это уже не просто замена уставшей заводской турбины. Подобный агрегат следует рассматривать как часть серьезной программы модернизации, где требования к мотору и его обеспечивающим системам становятся принципиально иными.

Керамический шарикоподшипник уменьшает механические потери и помогает турбине быстрее реагировать на изменение нагрузки, но он не отменяет требований к чистоте масла, давлению и корректному сливу из корпуса. Увеличенные колеса, в свою очередь, способны пропускать больше воздуха, однако реальная отдача зависит от того, может ли двигатель этот воздух принять и сжечь без детонации.

Для проекта на AAN такая турбина может быть логичным этапом развития, если владелец уже прошел базовую стадию — восстановил топливную систему, привел в порядок охлаждение, установил подходящий интеркулер и подготовил ECU к работе с новым расходом воздуха. Для старого MC решение тоже возможно, но оно потребует особенно внимательной оценки головки блока, выпускного тракта и состояния самого низа двигателя.

Здесь есть нюанс, который часто теряется за красивой цифрой мощности. Более крупная турбина не делает головку блока универсальной. Даже если близкие поколения пятицилиндровых моторов имеют сходные отливки, турбированные версии различаются распредвалами, выпускными клапанами и коллекторами. Поэтому перенос деталей между MC, 3B и AAN нельзя строить только на визуальном совпадении.

Garrett GT3076R с фланцем K24/K26: другой уровень проекта

Garrett GT3076R интересен для Audi прежде всего существованием версии с корпусом под фланец K24/K26 и соотношением A/R.82. Такое исполнение позволяет установить турбокомпрессор без переделки фланца выпускного коллектора, что значительно упрощает интеграцию в классическую компоновку Audi.

Потенциал GT3076R заявляется на уровне 525+ л. с. Это серьезный запас, но его нельзя путать с гарантированной мощностью на любом пятицилиндровом моторе. Турбина способна обеспечить необходимый поток воздуха, а получить конкретную отдачу можно только при согласованной работе всего двигателя.

У Garrett есть очевидное преимущество по запасу производительности. Это хороший вариант для тех, кто строит Audi 200 не как слегка оживленный дорожный автомобиль, а как полноценный инженерный проект с расчетом на высокий наддув и дальнейшее развитие. При этом сохранение фланца K24/K26 помогает не разрывать связь с заводской архитектурой.

Но крупный современный турбокомпрессор предъявляет более жесткие требования к настройке. Нужно заранее понимать, на каких оборотах двигатель должен выйти на рабочий наддув, какая нужна характеристика момента и как автомобиль будет использоваться. Для дорожной Audi 200 слишком поздний подхват может оказаться менее удобным, чем более скромная, но хорошо подобранная гибридная турбина.

Точные различия по турболагу между GT3076R на 10-клапанных MC/1B и 20-клапанных 3B/AAN нельзя корректно описать одной универсальной цифрой. Здесь слишком много переменных: профиль распредвалов, выпуск, объем и эффективность интеркулера, степень сжатия, настройка зажигания и даже передаточные числа трансмиссии. Поэтому обещания конкретного времени выхода на наддув без данных по конфигурации двигателя следует воспринимать с осторожностью.

Сравнение решений: от восстановления до 500+ л. с.

Эта таблица хорошо показывает главное: рейтинг турбин нельзя составлять только по максимальной цифре мощности. Если автомобиль нужен для спокойных поездок и сохранения заводского характера, первая строка будет убедительнее последней. Если строится мощная Audi 200 3B или AAN, штатная K24/K26 быстро перестанет быть достаточной. А если речь идет о предельном проекте, гибрид Turbosystems или GT3076R становятся уже не альтернативами заводской турбине, а центром всей силовой концепции.

Почему замена турбины не бывает отдельной операцией

Самая распространенная ошибка в тюнинге Audi 200 — считать турбокомпрессор самостоятельным источником мощности. На самом деле это насос, который подает в двигатель больше воздуха. Чтобы этот воздух превратился в мощность, двигатель должен получить соответствующее количество топлива, правильный угол зажигания, достаточное охлаждение заряда и свободный выпуск.

Поэтому при переходе от штатной K24/K26 к гибриду или Garrett необходимо рассматривать минимум следующие узлы:

• Топливная система. Форсунки, насос, регулятор давления и состояние магистралей должны соответствовать расчетному расходу. Нельзя ожидать безопасной мощности от крупной турбины, если топливная часть осталась в заводской конфигурации без проверки.
• Интеркулер. Более производительный турбокомпрессор увеличивает требования к охлаждению воздуха. Перегретый заряд снижает устойчивость к детонации и усложняет настройку.
• Впуск и выпуск. Узкие или негерметичные участки лишают смысла установку более производительного агрегата. Особенно это касается старых соединений, патрубков и выпускных элементов, которые десятилетиями работали в условиях температуры и вибраций.
• ECU и настройка. Чип-тюнинг старых турбо Audi не должен быть универсальным файлом, не учитывающим конкретную турбину, давление наддува, форсунки и датчики. Карта должна соответствовать фактической конфигурации двигателя.
• Система охлаждения и масло. Рост мощности увеличивает тепловую нагрузку. Турбина зависит от качества масла не меньше, чем от конструкции подшипников, а старый радиатор или загрязненный масляный канал способны испортить даже дорогой проект.
• Головка блока и газораспределение. Для 3B и AAN, как и для MC, нельзя автоматически переносить представления о взаимозаменяемости деталей. Состояние клапанов, распредвалов, седел и коллектора определяет, насколько уверенно мотор будет работать с новым объемом воздуха.

При этом перечисление систем имеет смысл только вместе с объяснением их роли. Например, установка большого интеркулера сама по себе не решает проблему детонации, если смесь и зажигание настроены неправильно. А более крупные форсунки без корректной калибровки ECU могут ухудшить запуск и работу на частичных нагрузках.

Турбина мощностью 500 л. с. не превращает старый Audi 2.2 в мотор мощностью 500 л. с.; она лишь открывает такую возможность, если остальные узлы готовы ее реализовать.

Как выбирать турбину для Audi 200 3B, MC и AAN

Если главная цель — сохранить оригинальный характер

Для автомобиля, который участвует в исторических мероприятиях, клубных пробегах и живет в обычном дорожном режиме, логичнее начать с исправной штатной K24/K26. Нередко после восстановления герметичности впуска, правильной работы перепускного клапана, топливной системы и зажигания владелец получает именно тот результат, которого ожидал от тюнинга.

Для MC это особенно справедливо. Заводские 165 л. с. не делают автомобиль медленным в контексте его эпохи, а плавная характеристика старого турбомотора остается частью его достоинства. Можно модернизировать охлаждение, привести в порядок выпуск и управление, не превращая Audi 200 в автомобиль с совершенно другой манерой движения.

Если нужен быстрый дорожный автомобиль

Здесь наиболее интересен гибрид на базе штатного корпуса. Он сохраняет удобство установки и позволяет двигаться к мощности около 450 л. с., не отказываясь от узнаваемой архитектуры Audi. Но разумная настройка может быть ниже предельного потенциала турбины. Для дороги важнее не сама максимальная цифра, а то, как двигатель набирает момент, насколько предсказуемо реагирует на педаль и не перегревается ли после нескольких ускорений.

На автомобиле с 3B или AAN такой подход часто оказывается наиболее цельным. Эти моторы обладают хорошей репутацией базы для доработок, но именно поэтому владельцу важно не перепутать возможности конструкции с готовностью конкретного экземпляра выдержать нагрузку. Сначала диагностика и подготовка, затем выбор турбины, а не наоборот.

Если проект строится вокруг высокой мощности

Тогда можно рассматривать гибрид Turbosystems K26 или Garrett GT3076R. Первый сохраняет больше связи с традиционной компоновкой K26 и предлагает заявленный потенциал свыше 500 л. с. Второй способен обеспечить поток для конфигурации на 525+ л. с. и выпускается с корпусом под фланец K24/K26.

На этой стадии турбина выбирается уже вместе с выпускным коллектором, интеркулером, топливом, ECU и трансмиссией. Нельзя заранее гарантировать ресурс кастомного гибрида на обычном бензине АИ-95, особенно при мощности 450+ л. с. без дополнительных средств охлаждения заряда. Такой режим зависит от конкретной настройки, температуры, состава смеси и состояния деталей, поэтому обещание универсального ресурса было бы нечестным.

Что выбрать в итоге

Если расположить решения не по рекламной мощности, а по разумности для разных задач, получится следующая картина.

Первое место для восстановления и умеренного тюнинга — штатная K24/K26. Она подходит тем, кто хочет вернуть Audi 200 заводскую форму или сохранить ее характер, не перестраивая весь автомобиль.

Первое место для универсального клубного проекта — гибрид на OEM-корпусе. Потенциал до 450 л. с. здесь сочетается с сохранением привычной компоновки, а сам проект можно развивать поэтапно. Это наиболее сбалансированный выбор для владельца, который хочет ездить, а не только демонстрировать цифру на стенде.

Первое место для мощной конфигурации в архитектуре K26 — гибрид Turbosystems K26. Двойной керамический шарикоподшипник, увеличенные колеса и заявленный запас свыше 500 л. с. делают его серьезным инструментом, но только в руках владельца, готового подготовить весь двигатель.

Первое место по максимальному потенциалу — Garrett GT3076R с фланцем K24/K26. Его заявленные 525+ л. с. впечатляют, а возможность установки без переделки фланца выпускного коллектора облегчает работу. Однако это уже выбор для проекта с четкой инженерной целью, а не универсальный совет каждому владельцу Audi 200.

В нашей клубной практике именно правильная постановка задачи обычно экономит больше времени и денег, чем поиск самой крупной турбины. Для одного автомобиля вершиной разумного тюнинга станет ухоженная заводская K26, для другого — гибрид, собранный на родном корпусе, а для третьего Audi 200 Garrett GT3076R окажется тем самым недостающим элементом большой системы.

Пятицилиндровый мотор Audi заслуживает уважения не только за цифры мощности. Его ценность — в цельности инженерной идеи, которая пережила свою эпоху и продолжает работать в руках владельцев. Поэтому хорошая модернизация не стирает характер автомобиля, а раскрывает его следующий этап: от заводской K24/K26 к тщательно рассчитанному гибриду или современной турбине, установленной с пониманием всей платформы.
