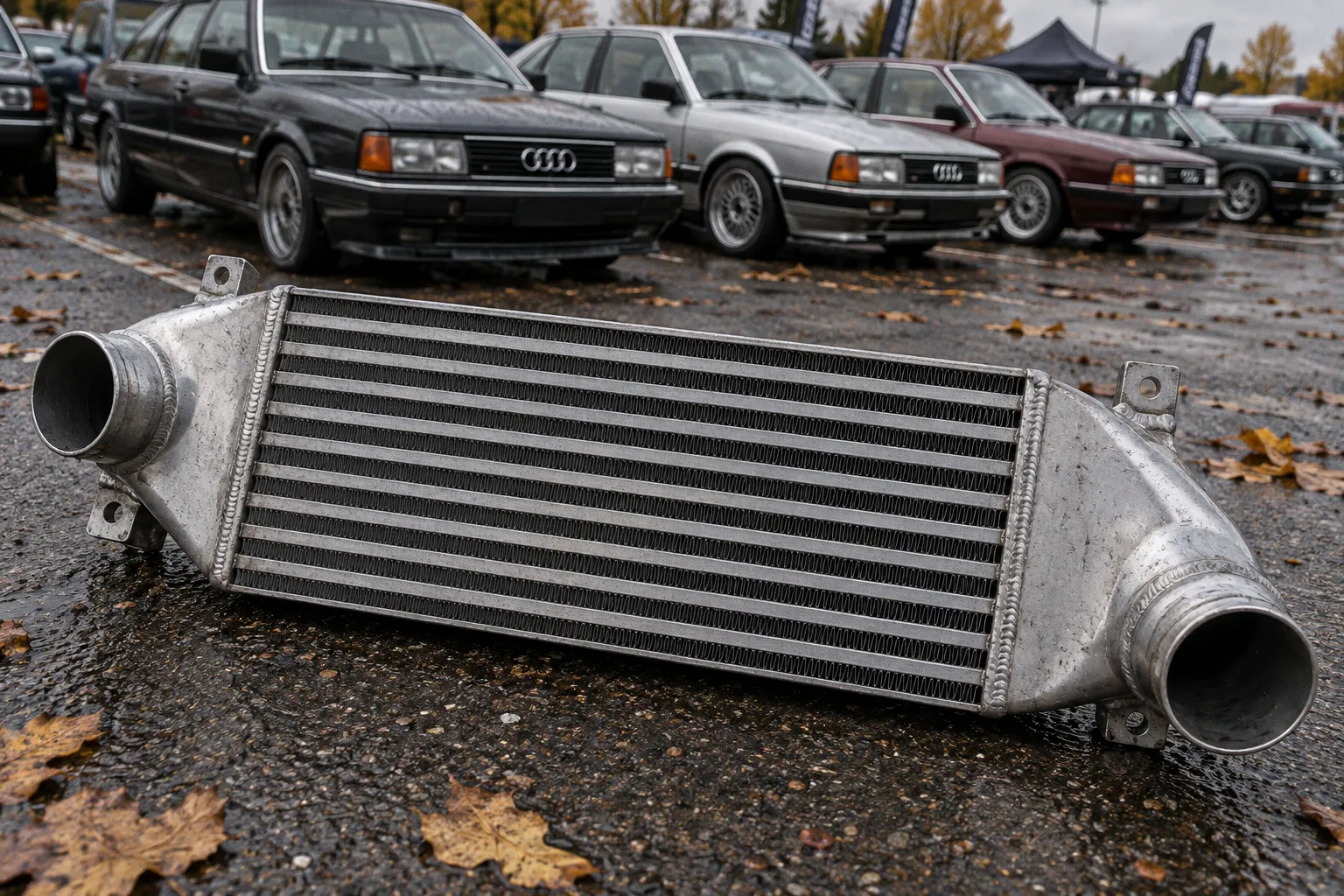

Интеркулер для Audi 200: выбор эффективного фронтального аналога
Идея поставить на Audi 200 самый большой интеркулер, который помещается за бампером, звучит бодро ровно до первой примерки.
Потом выясняется, что сердцевина упирается в передок, патрубок спорит с радиатором, а длинная трасса добавляет объём, который турбине ещё предстоит заполнить. Получается дорогой конфиг с красивым видом и неизвестным результатом.
У интеркулера для Audi 200 варианты замены зависят прежде всего от исходной версии: ранний 10V, поздний 20V, двигатель 3B или MC, сохранение штатной трассы либо большой проект с кастомным передком. Самый понятный путь для части 10-клапанных машин — интеркулер от 20V. Фронтальный универсальный вариант тоже возможен, но это уже инженерная компоновка, а не покупка детали по фотографии.
Штатная геометрия: почему 10V и 20V не одно и то же
В ранней схеме 10V применён двухходовой интеркулер: воздух проходит через сердцевину в одном направлении, разворачивается и идёт обратно. У 20V используется одноходовая конструкция. По описанию сравниваемых деталей, интеркулер 20V имеет ту же высоту и ширину, что и указанный двухходовой 10V, но примерно на 44,5 мм длиннее.
Это полезная отправная точка, но не повод считать детали взаимозаменяемыми без оговорок. Разница в длине — только один пункт. Меняются соединения, трубы и элементы передка, которые держат двигатель и задают место для установки. В частности, при монтаже интеркулера 20V на описанные 10V требуется заменить поперечную деталь кузова между усилителями бампера. На ней расположен передний кронштейн двигателя. В конфигурации 20V вместо неё используется изогнутая металлическая труба между усилителями.
Вот где обычно ломается план «куплю сердцевину, остальное подгоню». Если передняя поперечина не учтена, интеркулер нельзя рассматривать отдельно от креплений и опоры двигателя. Это не просто кронштейн, который можно отложить до финальной сборки. Его геометрия участвует в компоновке передка.
Для машины с 3B или MC нельзя автоматически переносить на себя любой опыт установки с другой версией Audi 200. Совпадение семейства моторов не гарантирует одинаковых труб, точек крепления и зазоров. До заказа деталей стоит определить, какая именно схема стоит на автомобиле сейчас и какие компоненты придётся менять вместе с интеркулером.
Интеркулер 20V как апгрейд для 10-клапанной машины
Если задача — уйти от штатной конфигурации 10V, сохранив заводскую логику расположения, интеркулер 20V выглядит наиболее внятным кандидатом. Его преимущество здесь не в обещанном приросте мощности: сопоставимых стендовых данных по Audi 200 с разными интеркулерами нет. Практический плюс — известная компоновка и возможность использовать связанные с ней элементы трассы.
Но апгрейд надо считать комплектом. В него могут войти сам интеркулер, подходящие трубы, передняя поперечная деталь и крепёж. Если брать только сердцевину, легко получить ситуацию, когда основная деталь уже куплена, а нужная геометрия труб и опоры двигателя ещё не найдена. Такой проект быстро перестаёт быть «простой заменой».
На входе интеркулера 20V используется уплотнительное кольцо 70×4 мм. При разборке его состояние стоит оценить отдельно: потерявшее эластичность или повреждённое кольцо способно испортить впечатление даже от удачно собранной системы. Если есть утечка, вопрос решают уплотнением, а не подбором более крупной сердцевины.
Установка интеркулера начинается с проверки всей связки: сердцевина, трубы, уплотнения и поперечина. Одна деталь сама по себе конфиг не собирает.
Если исходная машина уже близка к 20V по передней компоновке, решение может оказаться проще, но это нужно подтверждать на конкретном автомобиле. У владельца Audi 200 20V 1991 года описана установка полностью алюминиевого интеркулера 5-Inline с использованием штатной трассировки впуска и трубопроводов 20V. В его случае штатные точки крепления включали два установочных штифта со стороны пассажира и один верхний винт.
Этот пример показывает возможный путь, но не превращает конкретный продукт в гарантированную замену для всех Audi 200. В другом пользовательском отчёте при установке того же интеркулера расстояние между штифтами оказалось примерно на 1 мм больше, чем требовалось для резиновых втулок. Это частное наблюдение, не заводской допуск и не основание заранее подпиливать крепления. Сначала примерка, потом решение.
Когда нужен фронтальный интеркулер
Универсальный фронтальный интеркулер имеет смысл рассматривать, если штатная схема уже не отвечает задачам проекта или если передок всё равно переделывается. Но само слово «фронтальный» не означает, что деталь безболезненно встаёт перед радиаторами. Размер сердцевины, положение патрубков и выбранная трасса влияют на то, сколько металла придётся подгонять и какие соседние узлы окажутся в зоне конфликта.
В одном пользовательском проекте применялся Toyosport Type B, известный как Wellycooler, с сердцевиной 600×300×76 мм и общей длиной 790 мм. Владелец развернул его патрубками вверх и дорабатывал панель передка ради зазора под патрубок. Это пример того, как может выглядеть кастомная установка на другом Audi-проекте. Он не подтверждает, что такой интеркулер напрямую подходит на Audi 200, и тем более не доказывает, что его можно поставить без кузовных доработок.
При выборе фронтального аналога я бы сначала нарисовал фактическую трассу труб, а уже потом выбирал сердцевину. Условно задача раскладывается так:
1. Снять размеры доступного проёма. Замерять нужно не только ширину и высоту, но и глубину, расположение усилителей, радиатора и других деталей передка. Размер сердцевины сам по себе не описывает габарит всего узла.
2. Определить направление патрубков. Выходы вверх, вбок или вниз меняют маршрут труб и могут влиять на то, где потребуется резать или изготавливать переходники.
3. Прикинуть длину трассы. Чем больше кастомных труб и поворотов, тем больше соединений придётся герметизировать и проверять. Это не автоматический запрет на FMIC, но повод заранее оценить объём работы.
4. Проверить крепления и обслуживание. Сердцевина должна держаться на продуманных опорах, а не на трубах. Желательно заранее понимать, можно ли будет добраться до соседних узлов без повторной разборки всего передка.
Здесь нет универсального размера фронтального интеркулера, который гарантированно встанет на любую Audi 200. Результат зависит от кузова, двигателя, радиаторов, трубопроводов и конкретной компоновки. Если проектная цель — просто освежить штатную систему, кастомный FMIC может оказаться лишней работой. Если же передок уже меняется под новый конфиг, его разумно проектировать вместе с остальными узлами.
Патрубки, уплотнения и утечки
В тюнинге наддува часто обсуждают размер сердцевины, а потом удивляются, что система теряет давление на стыке. В реальной сборке слабое соединение перечёркивает аккуратный выбор железа. На старой машине особенно важно не принимать внешне целый патрубок или уплотнение за исправное: детали могли пережить годы нагрева, вибраций и многократных разборок.
При работе с интеркулером 20V отдельно проверяют входное уплотнительное кольцо 70×4 мм. Если оно задубело, порвано или не держит посадку, его нужно заменить. После сборки проверяют все соединения и фиксацию труб. Подбирать переходники на глаз, рассчитывая, что хомут «дотянет», — дешёвый способ получить повторный разбор.
Для кастомной трассы полезно заранее составить список соединений, а не закупать патрубки по одному в процессе. В список входят диаметры входа и выхода интеркулера, углы поворотов, длина прямых участков, типы переходов и места установки хомутов. Если размеры пока не сняты, заказывать набор силиконовых колен наугад — это лотерея, причём призом будет ещё один поход за деталями.
Отдельный момент — опоры. Интеркулер не должен висеть на патрубках: вибрация и масса узла нагружают соединения, а те должны заниматься герметичностью, не подвеской. Крепёж лучше продумать до окончательной сборки, когда доступ к передней панели ещё открыт. На уже собранной машине изготовление опор превращается в акробатику с инструментом и риском поцарапать соседние детали.
Как выбрать вариант под задачу
Сводить выбор к вопросу «какой интеркулер больше» бессмысленно. Нужны цель проекта, состояние исходной системы и готовность к переделке передка. По известным вариантам картина такая:
| Вариант | Для какой задачи подходит | Что потребуется учесть | Ограничение |
|---|---|---|---|
| Штатный интеркулер 10V | Сохранить исходную компоновку и восстановить рабочую систему | Состояние сердцевины, труб, соединений и уплотнений | Не даёт ответа на задачи более серьёзного проекта |
| Интеркулер 20V | Рассмотреть замену на части 10V с использованием близкой заводской компоновки | Переднюю поперечную деталь, трубы, опоры и уплотнение 70×4 мм | Не является простой заменой одной детали |
| Алюминиевый 5-Inline | Сохранить штатную трассировку и элементы 20V в конкретной конфигурации | Совпадение креплений и посадки на конкретном кузове | Пользовательский опыт не подтверждает универсальную совместимость |
| Универсальный фронтальный интеркулер | Проект с изменённой трассой или переделкой передка | Габариты, направление патрубков, крепления, переходы и доступ к соседним узлам | Нужны примерка и кастом; гарантированной схемы установки для всех Audi 200 нет |
Для 10V с задачей минимальной переделки логично сначала изучить комплект от 20V, включая поперечину и трубы. Для 20V с сохранением штатной трассы можно рассматривать подходящую алюминиевую замену, но проверять точки крепления непосредственно на машине. Для большого проекта фронтальный интеркулер выбирают после замеров и компоновки, а не по фотографии в объявлении.
И ещё один фильтр — доказательства результата. Для Audi 200 с 3B или MC не нашлось сопоставимых стендовых замеров, которые позволили бы честно назвать прирост мощности или снижение температуры для конкретных вариантов. Поэтому обещания вроде «эта сердцевина держит столько-то сил» без измерений именно на сопоставимой машине лучше воспринимать как рекламный дым. Замер температуры воздуха до и после интеркулера, оценка перепада давления и стенд до и после дали бы проекту фактуру. Без них можно обсуждать геометрию и качество установки, но не выдавать цифру мощности за установленный факт.
Новости о поставке автомобилей в районные больницы, например сообщение о новых машинах для медучреждений, к выбору интеркулера отношения не имеют. Но для нашего проекта важна та же простая дисциплина: сначала понимать назначение и конкретную конфигурацию, потом выбирать железо.
Мой практический вердикт
Если нужен понятный апгрейд для 10-клапанной Audi 200, первым кандидатом я бы сделал интеркулер 20V вместе с совместимыми трубами и передней поперечной деталью. У этого варианта есть описанная геометрия, а значит, меньше гадания, чем при подборе универсальной сердцевины. Но совместимость всё равно подтверждается по конкретному кузову и комплекту, а не одним совпадением названия модели.
Для 20V с целой штатной трассой разумно искать решение, которое использует её без лишних изгибов и самодельных переходов. Пользовательский опыт с алюминиевым 5-Inline показывает, что такой сценарий существует, но расхождение крепёжных штифтов примерно на 1 мм напоминает: даже близкая по задумке деталь может потребовать примерки.
Фронтальный универсальный интеркулер стоит брать тогда, когда проект оправдывает кастомную работу. Сначала замеры, схема патрубков и крепления; затем заказ сердцевины. Иначе легко потратить деньги на крупную деталь, которая эффектно выглядит на полу гаража и плохо помещается в Audi 200.
