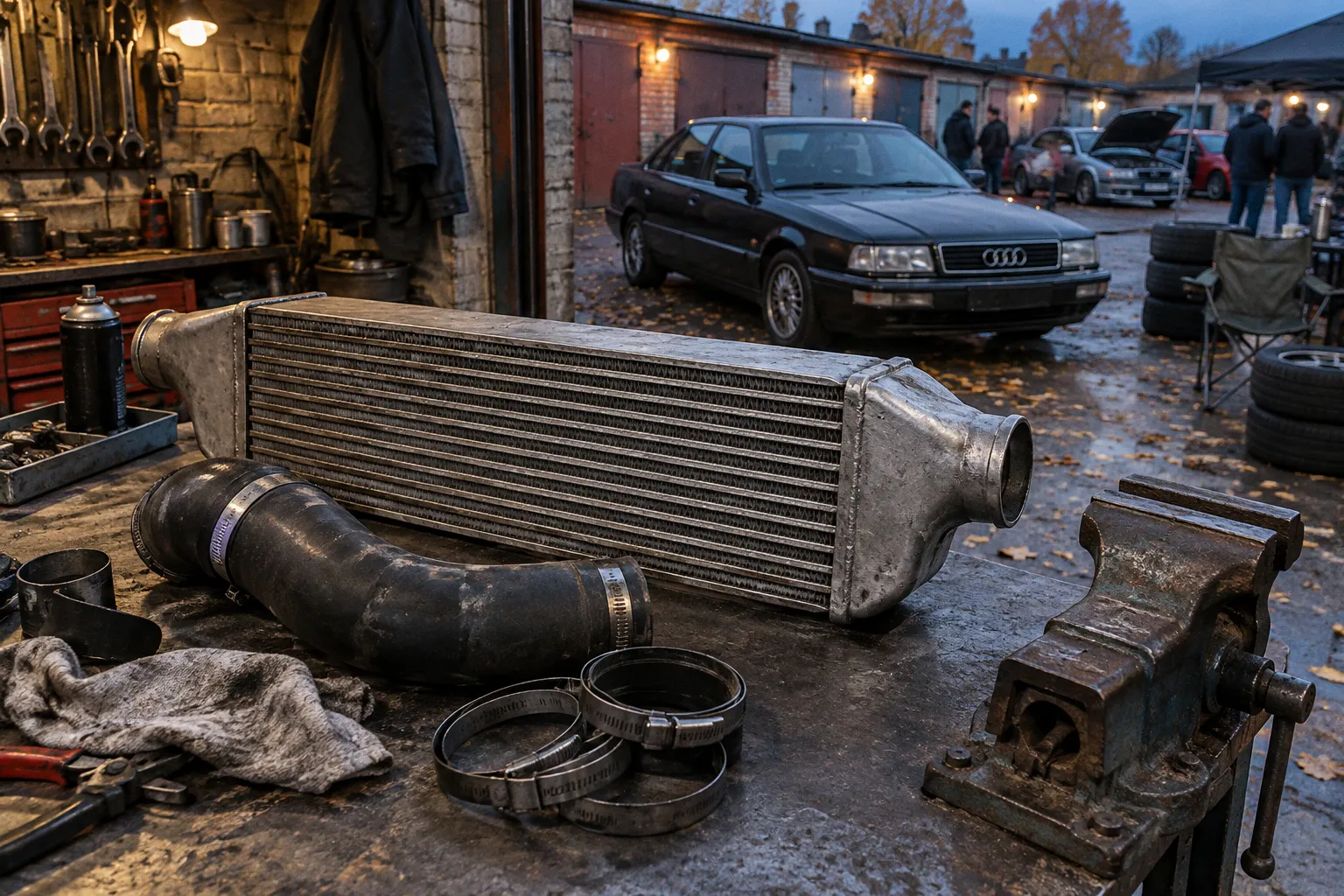

Интеркулер для Audi 200: выбор между стоком и кастомом
Штатный интеркулер ранней Audi 200 10V Turbo способен нормально работать в заводской конфигурации. Проблемы начинаются не потому, что инженеры Audi внезапно забыли о теплообмене, а потому, что у возрастной машины меняется сама задача.
Другое давление наддува, более производительная турбина, изменённая прошивка, увеличенный расход воздуха — и прежняя система охлаждения заряда превращается в самое узкое место во всём впуске.
Здесь важно не перепутать два разных решения. Однопроходный интеркулер от 20V — это развитие заводской конструкции с понятной логикой установки, но не универсальный болт-он для каждой Audi 200. Цельноалюминиевый фронтальный кулер — уже отдельный проект, где выигрывают не только сердцевина и площадь, но и качество всей системы: крепления, патрубки, герметичность, расположение относительно радиаторов.
Поэтому интеркулер для Audi 200 в тюнинге выбирают не по принципу «самый большой, который влез», а отталкиваясь от мотора, турбины, целевого давления и того, насколько далеко вы готовы уйти от заводской компоновки.
Физика процесса: почему штатный интеркулер становится «бутылочным горлышком»
Турбина сжимает воздух, а при сжатии он нагревается. Чем выше давление и чем тяжелее работает компрессорная часть, тем больше тепла приходится отводить после турбины. Без интеркулера температура заряда быстро становится проблемой: горячий воздух менее плотный, а значит, в цилиндры попадает меньше кислорода при том же объёме и давлении.
Но формула здесь не настолько примитивна, как иногда пишут в обсуждениях. Нельзя честно обещать, что каждые десять градусов автоматически отнимут у мотора строго определённый процент мощности. На итог влияют влажность и температура окружающего воздуха, состав смеси, угол зажигания, эффективность самой турбины, противодавление, настройка ЭБУ и состояние двигателя. Температура во впуске — важный показатель, но не самостоятельный калькулятор мощности.
Для возрастной Audi это особенно заметно. Система охлаждения наддувочного воздуха могла быть рассчитана на штатный режим работы, штатную турбину и заводскую калибровку. После вмешательства в прошивку или железо запас по температуре и пропускной способности постепенно исчезает. Сначала машина просто хуже едет после нескольких ускорений. Затем появляется зависимость от погоды, мотор становится менее стабильным, а настройщик вынужден осторожнее обращаться с зажиганием и нагрузкой.
У двухпроходной схемы есть понятный компромисс. Воздух проходит через сердцевину с изменением направления, поэтому конструкция позволяет использовать доступное пространство, но при этом создаёт дополнительное сопротивление потоку. На стандартном моторе это может оставаться приемлемым. При большем расходе воздуха ограничения проявляются сильнее: растёт перепад давления на интеркулере, турбине приходится работать тяжелее, а выигрыш от дальнейшего повышения наддува становится всё менее очевидным.
Интеркулер не добавляет мощность сам по себе. Он возвращает мотору возможность использовать наддув без постоянной борьбы с перегревом заряда и откатами по зажиганию.
Нужно учитывать и состояние конкретной детали. Даже заводской кулер, который когда-то был достаточным, за годы эксплуатации может оказаться забитым снаружи, загрязнённым внутри или повреждённым после неудачного ремонта передней части. Плохой поток воздуха через сердцевину, замятые рёбра и масло во впускном тракте не превращают его автоматически в неисправный, но требуют диагностики до принятия решения о замене.
Если задача ограничивается восстановлением штатной машины, логично начать с проверки герметичности и состояния оригинальной системы. Если же меняется турбина, растёт расход воздуха и появляется задача стабильно держать нагрузку, выбор обычно сводится к более эффективному заводскому варианту или кастомному фронтальному интеркулеру.
Эволюция заводских решений: переход с двухпроходной схемы на 20V
У поздних решений Audi схема движения воздуха была изменена. Однопроходный интеркулер, применяемый на 20V Turbo с мотором 3B, пропускает воздух через сердцевину более прямым маршрутом: вход расположен с одной стороны, выход — с другой. Это уменьшает количество разворотов потока и снижает сопротивление по сравнению с двухпроходной схемой.
Важно не перепутать геометрию. Однопроходный кулер 20V не является деталью, которая заметно шире и выше раннего двухпроходного. По ширине и высоте эти решения практически сопоставимы; основное конструктивное отличие в данном сравнении — увеличенная длина однопроходного варианта примерно на 1,75 дюйма. Именно это и создаёт проблему при установке на раннюю машину.
Для владельца 10V здесь есть неприятный сюрприз: внешне деталь может казаться почти подходящей, но пространство перед двигателем ограничено не только самим интеркулером. В дело вмешиваются передняя балка, опора двигателя, крепления радиаторов и расположение патрубков. Если просто принести кулер от 20V в гараж и приложить его к штатному месту, проект ещё не становится болт-оном.
Диаметр соединения у однопроходного решения 20V обычно связывают с патрубком около 70 мм. Это удобный размер для более производительного впуска, но он всё равно должен рассматриваться как часть всей системы. Один увеличенный фланец не сделает впуск эффективнее, если до него остаются узкие шланги, неудачные переходы или негерметичные соединения.
Сравнение штатных интеркулеров Audi 200
| Параметр | Двухпроходный вариант ранних 10V | Однопроходный вариант 20V 3B |
|---|---|---|
| Схема движения воздуха | Поток меняет направление внутри сердцевины | Более прямой проход через сердцевину |
| Ширина и высота | Базовые размеры | Практически те же |
| Длина | Короче | Примерно на 1,75 дюйма длиннее |
| Сопротивление потоку | Может сильнее проявляться при большом расходе воздуха | Обычно выгоднее для производительного впуска |
| Работа на штатной конфигурации | Соответствует исходной задаче | Также пригодна, но не всегда оправдана как замена |
| Установка на раннюю 10V | Штатная компоновка | Может потребовать другой балки и доработки креплений |
| Подходящий сценарий | Сохранение оригинальной конфигурации | Умеренный тюнинг и переход к более свободному впуску |
Отдельно стоит оговориться насчёт мощности. Около 220 лошадиных сил — это ориентир, который уместно связывать с конфигурацией 20V 3B, а не использовать как универсальное утверждение о возможностях раннего штатного двухпроходного кулера на всех 10V. У 10V были разные моторы и разные заводские исполнения, поэтому переносить показатель одной версии на другую некорректно.
У штатного интеркулера нет честной таблички «до этой мощности можно, после этой нельзя». Его предел определяется не только числом лошадиных сил, но и тем, как именно эти силы получены: расходом воздуха, продолжительностью нагрузки, температурой окружающей среды, турбиной и настройкой. Для короткого ускорения и для длительной нагрузки на треке это две разные задачи.
Технические нюансы адаптации: замена балки и герметизация впуска
Если выбран однопроходный интеркулер от 20V, сначала нужно решить вопрос с геометрией передней части. Более длинная деталь может упереться в переднюю несущую балку или конфликтовать с элементами опоры двигателя. Поэтому замена балки — не декоративная переделка и не способ просто освободить пару сантиметров.
Балка связана с передней частью кузова, опорой двигателя и размещением соседних узлов. Неправильная геометрия приведёт не только к трудностям с установкой кулера. Можно получить лишние вибрации, напряжение в креплениях, проблемы с зазорами и смещение патрубков относительно фланцев. Любая такая ошибка со временем превращается в усталость материала или потерю герметичности.
Перед началом работ стоит проверить несколько вещей:
- хватает ли места по длине с учётом движения двигателя на опорах;
- не пересекается ли кулер с радиатором, вентилятором и усилителем;
- остаётся ли нормальный поток воздуха через оба теплообменника;
- можно ли обслуживать хомуты и соединения после окончательной сборки;
- не будут ли патрубки касаться кузова и горячих элементов;
- совпадает ли положение опоры двигателя с новой балкой.
Самодельное удлинение штатной балки без понимания нагрузок — плохой способ сэкономить. Если деталь приходится переделывать, нужно сохранить жёсткость и правильное положение опоры, а не просто приварить дополнительную вставку там, где не хватило длины. В Audi 200 передняя часть достаточно тесная, поэтому ошибка в одном узле быстро тянет за собой несколько других.
Следующий пункт — уплотнение. Для соединения с фланцем 70 мм используется уплотнительное кольцо соответствующего размера; в заводской конфигурации 20V встречается O-Ring 70×4 мм. Но даже правильное кольцо не спасёт соединение, если посадочная канавка повреждена, фланец имеет заусенцы или хомут затянут под углом.
Перед сборкой нужно очистить поверхности, проверить состояние канавки и убедиться, что кольцо не перекручено. Силиконовая смазка помогает аккуратно посадить уплотнение, но не компенсирует перекос деталей. После сборки полезно проверить систему давлением и внимательно осмотреть все соединения. Под нагрузкой небольшой подсос или утечка наддува проявятся гораздо сильнее, чем на холостом ходу.
Патрубки — ещё один узел, на котором часто пытаются сэкономить. Для диаметра около 70 мм нужны шланги, рассчитанные именно на работу во впускном тракте под наддувом. Армированный шланг из неизвестного материала может выглядеть убедительно, но его реальная стойкость зависит от конструкции, армирования, температуры и паспортного рабочего давления. Универсального правила вроде «до такого давления выдержит, а потом обязательно лопнет» здесь нет.
Правильнее смотреть на маркировку и характеристики производителя, а также учитывать запас по температуре и давлению. Патрубок не должен растягиваться на соединении, упираться в острые кромки или находиться вплотную к горячей части турбины. Хомут выбирают так, чтобы он равномерно обжимал соединение, не прорезая силикон и не деформируя тонкий фланец.
В установке заводского кулера от 20V сложность обычно не в самой сердцевине. Основная работа — совместить балку, опору двигателя, патрубки и герметичность так, чтобы вся система жила не только на месте, но и под нагрузкой.
Предел возможностей: когда пора переходить на цельноалюминиевый кастом
Оригинальный однопроходный интеркулер 20V — разумный вариант, если хочется сохранить заводскую логику автомобиля и получить более свободный путь для воздуха без полной перестройки передней части. Он особенно интересен владельцам, которые собирают умеренный тюнинг и не хотят превращать Audi 200 в бесконечный проект по изготовлению деталей.
Но у такого решения есть предел практической целесообразности. Чем больше турбина и расход воздуха, тем важнее не только площадь охлаждения, но и объём сердцевины, форма внутренних каналов, качество торцевых бачков и способность системы сохранять низкий перепад давления. В какой-то момент доработка заводского кулера перестаёт быть рациональной: приходится менять патрубки, фланцы, крепления, а выигрыш по сравнению с хорошим кастомным решением становится сомнительным.
Цельноалюминиевый FMIC позволяет проектировать систему под конкретный автомобиль. Можно выбрать расположение входа и выхода, подобрать ширину и высоту сердцевины, вывести патрубки без лишних переходов и предусмотреть крепления с нормальным доступом для обслуживания. Это не означает, что любой большой фронтальный кулер будет работать лучше штатного. Если сердцевина закрывает радиатор, патрубки образуют длинные петли, а внутри остаются резкие переходы, сама надпись «FMIC» преимуществ не создаёт.
При выборе кастома важны:
- размеры сердцевины и реальная площадь, доступная воздушному потоку;
- конструкция внутренних каналов и торцевых бачков;
- соответствие диаметра патрубков расходу воздуха конкретной турбины;
- возможность установить кулер так, чтобы не перекрыть основной радиатор;
- качество сварки и отсутствие внутренних препятствий;
- жёсткость креплений с учётом вибраций и массы детали;
- наличие места для датчиков, сливов и обслуживания;
- возможность проверить систему на герметичность после сборки.
Слишком большой интеркулер тоже способен испортить проект. Увеличивается объём тракта, усложняется прокладка патрубков, появляются дополнительные соединения. При этом рост объёма не гарантирует более низкую температуру на впуске. Для дорожной Audi, которая большую часть времени ездит в обычном режиме, компактная и хорошо продуваемая система может оказаться разумнее огромной сердцевины, выбранной только по внешнему виду.
Оригинальный 20V против цельноалюминиевого FMIC
| Параметр | Однопроходный интеркулер 20V | Кастомный алюминиевый FMIC |
|---|---|---|
| Идея решения | Использовать более позднюю заводскую конструкцию | Спроектировать систему под конкретный проект |
| Изменения в передней части | Возможна замена балки и доработка креплений | Обычно требуется изготовление креплений и прокладка нового тракта |
| Патрубки | Можно ориентироваться на заводскую схему 20V | Диаметр и маршрут подбираются заново |
| Обслуживание | Ближе к заводскому подходу | Зависит от качества проектирования |
| Запас для дальнейшего тюнинга | Ограничен геометрией и конструкцией штатной детали | Можно заложить под будущую конфигурацию |
| Риск ошибок | Главные риски — совместимость и герметичность | К ним добавляются расчёт продувки, крепления и длина тракта |
| Когда оправдан | Умеренный тюнинг с сохранением заводской компоновки | Высокий расход воздуха, новая турбина и серьёзная перестройка впуска |
Точный порог перехода на кастом зависит от конфигурации. Нельзя корректно заявить, что заводской 20V-кулер заканчивается строго на определённой мощности, а любой FMIC автоматически рассчитан на конкретное число лошадиных сил. Такие цифры имеют смысл только вместе с данными о температуре воздуха, давлении до и после интеркулера, длительности нагрузки и настройке двигателя.
Если проект строится вокруг большой турбины и регулярной работы на высокой нагрузке, кастомный вариант обычно даёт больше свободы. Если же цель — оживить дорожную Audi 200, сохранить аккуратный подкапотный вид и не переделывать половину автомобиля, однопроходный заводской кулер остаётся более цельным решением.
Расчёт эффективности: как плотность заряда влияет на итоговую мощность
В основе любого тюнинга системы впуска остаётся простая вещь: мотору нужен воздух. Но оценивать результат только по температуре после интеркулера нельзя. Нужно смотреть на всю цепочку — температуру до и после охлаждения, давление перед дросселем, перепад на сердцевине, фактический расход воздуха и поведение двигателя в разных режимах.
Плотность заряда растёт при снижении температуры и увеличении абсолютного давления, но реальный результат ограничивают насосные потери, наполнение цилиндров, фазы газораспределения и настройка ЭБУ. Если интеркулер охлаждает воздух хорошо, но создаёт заметное сопротивление, турбине приходится компенсировать эту потерю дополнительной работой. На бумаге температура может выглядеть приятно, а по логам окажется, что давление до интеркулера существенно выше, чем после него.
И наоборот: огромная сердцевина с низким сопротивлением не принесёт пользы, если через неё плохо проходит внешний воздух. Поэтому эффективность охлаждения наддувочного воздуха Audi оценивают не одним числом, а сопоставлением нескольких параметров:
1. Температура до и после интеркулера. Замер должен проводиться в сопоставимых условиях, иначе сравнение двух конфигураций будет условным.
2. Давление до и после сердцевины. Разница показывает, сколько работы теряется на самом теплообменнике.
3. Поведение температуры при повторных ускорениях. Хорошая система должна не только дать красивый первый замер, но и предсказуемо работать после прогрева.
4. Температура окружающего воздуха и скорость автомобиля. На стоящей машине и на ходу интеркулер работает в совершенно разных условиях.
5. Настройка ЭБУ. Одинаковое давление наддува не гарантирует одинаковый результат при разном зажигании, смеси и ограничениях по защите.
6. Герметичность впуска. Утечка после турбины способна свести на нет достоинства даже дорогого интеркулера.
Для владельца Audi 200 практический вывод достаточно простой: не нужно охотиться за одной красивой температурой в логах. Гораздо важнее, чтобы система сохраняла предсказуемость. Если после нескольких разгонов температура начинает быстро расти, мотор теряет отклик, а настройки приходится заметно смягчать, штатная схема, вероятно, уже не соответствует конфигурации.
То же относится к заявлениям о прибавке мощности. Разница между уставшим штатным решением и исправным кастомным интеркулером может быть заметной, но её нельзя честно описывать универсальным диапазоном в лошадиных силах без сопоставимых замеров. На одном моторе выигрыш проявится в устойчивости и повторяемости заездов, на другом — в возможности безопасно использовать большее давление, а не в мгновенной прибавке на первом проходе стенда.
Хороший интеркулер проявляет себя не только максимальным числом на графике. Он даёт мотору возможность повторять результат, не превращая каждый следующий разгон в лотерею по температуре и откату зажигания.
Что выбрать для Audi 200
Если автомобиль остаётся близким к заводскому, сначала стоит привести в порядок штатную систему: проверить сам интеркулер, патрубки, соединения и поток воздуха через переднюю часть. Замена исправной детали только ради более внушительного внешнего вида не всегда даст результат.
Если нужен умеренный тюнинг и хочется сохранить заводскую архитектуру, однопроходный кулер от 20V выглядит логичным шагом. Но нужно сразу закладывать работу с балкой, опорой двигателя, креплениями и патрубками. Это не просто замена одной детали на другую, а переход на другую компоновку передней части.
Кастомный FMIC оправдан, когда меняется уже не один элемент, а весь характер автомобиля: устанавливается более производительная турбина, возрастает расход воздуха, требуется другой маршрут впуска и появляется потребность в запасе для дальнейших доработок. В таком проекте интеркулер нужно подбирать вместе с турбиной, коллектором, дросселем, патрубками и настройкой ЭБУ, а не покупать отдельно по максимальному размеру сердцевины.
Самая частая ошибка — пытаться компенсировать слабую систему агрессивной настройкой. Более высокое давление не исправит плохую продувку, негерметичный патрубок или неподходящий по расходу интеркулер. Оно лишь увеличит тепловую и механическую нагрузку на мотор.
Для Audi 200 правильный выбор выглядит не как гонка за самым большим кулером, а как согласованная система. Сток подходит для стоковой задачи. Однопроходный вариант 20V — разумный промежуточный путь для умеренного тюнинга. Цельноалюминиевый фронтальный интеркулер — инструмент для проекта, где уже рассчитаны компоновка, патрубки, давление, охлаждение и настройка.
Наддув действительно не любит компромиссов. Но компромисс — это не всегда заводская деталь или самый дорогой кастом. Иногда лучший результат даёт именно то решение, которое соответствует мотору, турбине и режиму эксплуатации, а не цифре на рекламной карточке.
