Замена сцепления Audi 200: методика теста усиленного комплекта на стенде
Замена сцепления Audi 200 после доработки турбомотора упирается в три вещи: момент двигателя, состояние маховика и режим эксплуатации. В продаже легко найти связку из громкого обещания, предельной цифры и почти штатного усилия педали.
Но одного значения момента недостаточно, чтобы понять, подойдёт ли комплект конкретной машине и как долго он прослужит.
Для пятицилиндровых моторов MC 10V и 3B 20V при форсировке рассматривают усиленные комплекты, в том числе с диском диаметром 240 мм. Для органического комплекта Sachs Performance в исходных данных указывается предел до 520 Н·м, для некоторых спортивных металлокерамических вариантов с четырьмя лепестками заявляют до 700–850 Н·м. Это показатели удержания момента в определённых условиях, а не прогноз ресурса. Педаль, нагрев, маховик и качество установки в такую цифру не помещаются.
Сначала задача, потом комплект
Классические Audi 200 с моторами MC и 3B встречаются с разными конфигурациями трансмиссии. Упоминание КПП 016 и одномассового или двухмассового маховика само по себе ещё не подтверждает совместимость деталей. Она зависит от конкретной модификации, установленного маховика и исполнения комплекта. Поэтому подбирать сцепление только по модели автомобиля, диаметру диска или надписи Sachs Performance рискованно.
Усиленный комплект должен соответствовать узлу целиком: маховику, корзине, диску, шлицам первичного вала и геометрии системы выжима. Даже детали с одинаковым диаметром могут отличаться посадкой и рабочей высотой. Если корзина рассчитана на другое исполнение маховика, правильное усилие прижима не спасёт сборку. В лучшем случае появятся проблемы с включением и выжимом, в худшем пострадают фрикционные поверхности и сопряжённые детали.
Крутящий момент сцепления не равен мощности на рекламном графике. Это способность узла передать нагрузку без пробуксовки при конкретной конфигурации и условиях работы.
Начинать стоит с реальной задачи. Нужно понимать, как автомобиль используется, в каком диапазоне мотор отдаёт основной момент и насколько часто сцепление будет испытывать тяжёлые старты. Передаточные числа влияют на нагрузку в трансмиссии, но сами по себе не превращают недостаточный комплект в подходящий.
Логика выбора для машины с умеренной доработкой проста:
1. Определить, какой момент двигатель развивает в режимах, где сцепление нагружено сильнее всего.
2. Установить точную конфигурацию трансмиссии: код КПП, тип и исполнение маховика.
3. Сверить применимость комплекта по каталожному номеру и техническим данным производителя.
4. Учесть ежедневную езду, частые старты, трековую эксплуатацию или другие реальные нагрузки.
Последний пункт часто недооценивают. Комплект, который хорошо держит высокий момент в одном коротком нагруженном режиме, может оказаться неудобным в городе. И наоборот, комфортная органика может не справиться с многократными стартами, если мотор регулярно нагружает её у предела.
Органика против металлокерамики: что говорят цифры
Органический комплект обычно выбирают, когда важны предсказуемое включение и приемлемое поведение в повседневной езде. Для Sachs Performance с диском 240 мм приводится значение до 520 Н·м. Однако его нельзя автоматически считать характеристикой любого комплекта этого диаметра или гарантией применимости ко всем Audi 200. Нужно сверить точный номер изделия, требования к маховику и остальные условия установки.
Металлокерамические диски с четырьмя лепестками рассчитаны на более высокую нагрузку в подходящих конфигурациях. Для ряда таких вариантов указывают диапазон 700–850 Н·м. Это не универсальная характеристика всей металлокерамики и не обещание, что комплект переживёт любые старты. Манера включения, температура и состояние сопряжённых деталей по-прежнему имеют значение.
| Параметр | Органический комплект 240 мм | Металлокерамика 4-pad |
|---|---|---|
| Указываемый предел момента | Для Sachs Performance приводится значение до 520 Н·м; применимость проверяют по номеру комплекта | Для отдельных исполнений заявляют до 700–850 Н·м |
| Типичный повод для выбора | Умеренное форсирование и повседневное использование | Высокая нагрузка, когда обычной органики недостаточно |
| Поведение при включении | Как правило, более плавное | Обычно резче, требует точнее дозировать педаль |
| Чувствительность к режиму езды | Перегрев возможен при длительном скольжении | Частые жёсткие старты также ускоряют износ и нагрев |
| Что важно сопоставить | Момент мотора, маховик, корзину и привод выжима | Те же параметры, плюс требования к монтажу и балансировке |
Выбирать комплект по максимальной цифре удобно только до первой поездки. Если машина ездит по городу, а высокий момент используется редко, чрезмерно жёсткое сцепление может принести больше неудобств, чем пользы. Если же комплект слабее реальной нагрузки, фрикционные поверхности начинают скользить и нагреваться.
Металлокерамика «на всякий случай» тоже не универсальное решение. Она уместна, когда конкретная мощность и режим действительно требуют такого запаса. Водителю при этом придётся учитывать более резкое включение. Для неспешного маневрирования и плотного городского потока это может оказаться заметным компромиссом.
Для дорожной машины важен запас, который соответствует её нагрузкам. Самое большое число в описании комплекта ещё не делает его самым разумным выбором.

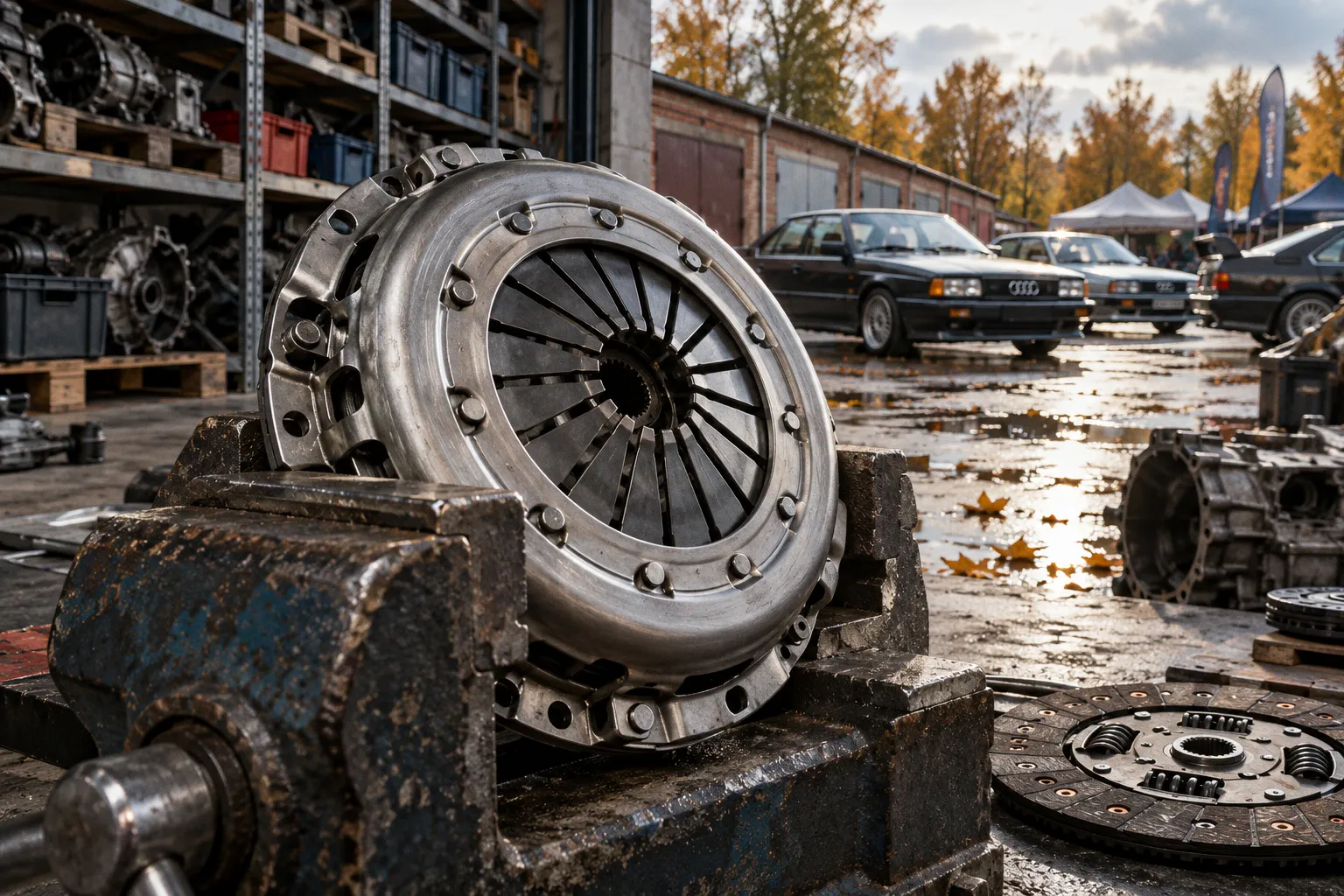

Что меняется в усиленной корзине
В усиленной корзине Sachs Performance ключевую роль играет диафрагменная пружина. Её конструкция и характеристики влияют на прижимную силу, усилие выжима и работу механизма на оборотах. Но слово «усиленная» не описывает, насколько изменится педаль и как именно будет вести себя сцепление. Для этого нужны данные по конкретному изделию.
В работе узла связаны несколько параметров:
- Прижимная сила показывает, с каким усилием фрикционные поверхности зажаты между маховиком и корзиной.
- Ход выжима определяет, насколько далеко должен переместиться механизм, чтобы диск освободился.
- Усилие педали зависит не только от пружины, но и от геометрии корзины, подшипника и привода.
- Совместимость с выжимом задаёт, корректно ли взаимодействуют корзина, вилка и подшипник в конкретной коробке.
Повышенная прижимная сила может помочь удерживать момент, но не гарантирует привычного усилия педали. Оно складывается из работы всей системы. Поэтому субъективное впечатление от педали не заменяет измерений: лёгкий выжим не всегда означает достаточный запас, а тяжёлый сам по себе не доказывает, что сцепление установлено правильно.
При монтаже важна и геометрия хода. Постоянное поджатие диафрагмы выжимным подшипником создаёт лишнюю нагрузку. Неполный выжим затрудняет переключение, а некорректная регулировка может изменить точку включения. Если диск начинает скользить под нагрузкой, причина может быть в подборе, установке, настройке или износе. Списывать всё только на сам комплект нельзя.
У четырёхлепесткового диска фрикционные накладки занимают меньшую площадь, чем у диска с более сплошным контактом. Это меняет характер взаимодействия с маховиком и корзиной. Такой узел требовательнее к правильному прижиму, состоянию рабочих поверхностей и точности сборки. Перекос или дефект маховика быстрее проявится вибрацией, рывками или нестабильной работой.
Усиленная корзина не исправляет ошибку монтажа. При большей нагрузке такая ошибка может проявиться быстрее и обойтись дороже.
Стендовый тест: что имеет смысл измерять
Проверка того, что комплект физически собран и зажат на стенде, не отвечает на главный вопрос: как он передаёт момент и сохраняет свойства при нагреве. Для содержательного сравнения нужны условия испытаний и результаты нескольких измерений. Иначе цифры из описаний разных изделий могут относиться к разным стендам, режимам и критериям.
| Параметр | Что показывает | Для чего нужен |
|---|---|---|
| Статическая прижимная сила | Усилие, с которым корзина прижимает диск | Помогает оценить работу корзины и сравнить исполнения |
| Усилие и ход выжима | Как меняется нагрузка по мере перемещения механизма | Даёт представление о рабочем ходе и усилии привода |
| Момент начала пробуксовки | Нагрузку, при которой диск перестаёт удерживать поверхности без скольжения | Показывает предел комплекта в заданных условиях |
| Температура | Нагрев фрикционных поверхностей в испытательном режиме | Помогает увидеть реакцию материалов на трение |
| Изменение характеристик после циклов | Насколько меняются усилие и момент удержания | Позволяет отличить кратковременный пик от стабильной работы |
Как устроить сравнимую проверку
Универсального заводского протокола Audi AG для испытаний неоригинальных комплектов на моторах MC и 3B нет. Производители могут использовать собственные методики. Поэтому два значения максимального момента нельзя считать сопоставимыми, пока не известны условия, в которых их получили.
Понятная стендовая методика начинается с фиксации конфигурации. В протоколе указывают корзину, диск, маховик и способ установки. Затем измеряют статическую прижимную силу и характеристику усилия выжима по ходу. После этого проверяют, при какой нагрузке начинается скольжение, и как ведёт себя комплект при повторных циклах. Важно записывать не только итог, но и условия: иначе результаты нельзя корректно сравнить.
При испытаниях с нагревом нужно указать, где и чем измерялась температура, сколько длился цикл и какой режим использовался. В отдельных методиках встречается диапазон примерно 150–400 °C, однако он описывает условия стендового испытания, а не рекомендуемую рабочую температуру для дорожной Audi 200. Само число без контекста мало о чём говорит.
Если продавец приводит только предельный момент, стоит запросить протокол или хотя бы описание испытания: графики, единицы измерения, конфигурацию узла и критерий окончания теста. Сертификат или таблица с одной цифрой не объяснят, как меняется усилие выжима и сохраняется ли сцепление после нескольких нагруженных циклов.
Полные кривые информативнее одного предельного значения: по ним видно, как меняется работа узла по мере выжима и нагрузки.
Стендовая проверка не равна нажатию на педаль в гараже. Педаль позволяет заметить явную неисправность или изменение привычного усилия, но не измеряет момент начала пробуксовки и стойкость к нагреву. Для этих выводов нужен контролируемый тест.
Ресурс: почему километры не приходят с комплектом
Фиксированного пробега для усиленного сцепления Audi 200 нет. На ресурс влияют момент двигателя, материал накладок, частота стартов, температура, состояние маховика, настройка выжима и качество монтажа. Даже подходящий комплект можно быстро перегреть, если долго держать диск в скольжении.
Для повседневной езды органика часто оказывается удобнее благодаря более спокойному включению. Металлокерамику рассматривают, когда нагрузка выше и характеристики конкретного исполнения под неё подходят. Но ни один материал не отменяет необходимости правильно пользоваться сцеплением. Длительное скольжение нагревает диск, маховик и корзину; последствия могут затронуть сразу несколько деталей.
Особенно тяжёлый режим возникает, когда двигатель набирает обороты, а сцепление продолжает проскальзывать. Момент передаётся не полностью, энергия уходит в тепло. При повторении таких режимов страдают фрикционные поверхности, а рабочая поверхность маховика может получить следы перегрева.
На срок службы также влияют перекос при установке, повреждённая поверхность маховика, неподходящая геометрия привода и износ деталей выжима. После неудачных стартов узел может работать хуже даже тогда, когда внешне накладки ещё выглядят пригодными. Вот почему ресурс нельзя оценивать только по типу материала или заявленному моменту.
Ресурс коробки передач Audi 200 тоже не следует напрямую связывать со сроком службы сцепления. КПП может оставаться исправной, пока изнашиваются диск, корзина или маховик. Но если узел подобран неверно, появляется риск проблем с выжимным механизмом и нагрузок на сопряжённые детали. Правильный комплект не гарантирует долгую жизнь коробке, зато снижает вероятность того, что неисправность сцепления будет усугублена ошибочной установкой.
Совместимость с маховиком и замена
Перед покупкой нужно выяснить код КПП и определить, какой именно маховик установлен на автомобиле. Формулировки «для Audi 200» или «для КПП 016» недостаточно: в пределах модели встречаются разные исполнения, а коробка могла быть заменена за годы эксплуатации. Для сцепления важны точный номер маховика и его совместимость с корзиной и диском.
Сверяют не только диаметр. Проверяют шлицы диска, посадку и крепление корзины, рабочую высоту узла, тип подшипника и ход вилки. Каталожная применимость должна относиться к конкретной связке деталей, а не к обобщённому списку моделей. При сомнениях надёжнее подтвердить подбор по номеру комплекта и маховика у производителя или поставщика технически подходящей детали.
Что проверить на маховике
Замена сцепления Audi 200 с турбомотором даёт повод внимательно осмотреть маховик. Ищут трещины, задиры, следы перегрева, биение и неровность рабочей поверхности. Если она повреждена, стабильного контакта с диском не будет, даже когда новая корзина подходит по каталогу.
Обработка поверхности допустима только в рамках требований к конкретному маховику. Шлифовка не исправит трещины и серьёзное биение. Если состояние детали вызывает сомнения, может потребоваться замена маховика Audi 200 турбо, но решение принимают после проверки именно установленного исполнения. Не следует заказывать одномассовый или двухмассовый вариант лишь по названию модели: комплект сцепления должен быть рассчитан на выбранный маховик.
При сборке также учитывают балансировку. Если производитель предусматривает метки совмещения, их соблюдают. При изменении состава узла или замене деталей нужно учитывать рекомендации изготовителя маховика и комплекта. Вибрация после установки не всегда означает дефект новой корзины: причина может быть в состоянии маховика, центровке или других деталях трансмиссии.
После установки
До монтажа проверяют вилку, подшипник опоры, выжимной механизм и первичный вал. Диск центрируют, крепёж затягивают по требованиям производителя конкретных деталей. Ход выжима должен обеспечивать полное размыкание сцепления без постоянного поджатия диафрагмы. Универсального значения для всех модификаций Audi 200 здесь нет, поэтому ориентироваться следует на документацию к установленному комплекту и трансмиссии.
После сборки проверяют переключение передач и работу педали. Затем оценивают сцепление в контролируемом разгоне без длительного скольжения и резких повторных стартов. Пробуксовка проявляется как рост оборотов двигателя без соответствующего ускорения автомобиля. Если это происходит, стоит искать причину в подборе комплекта, настройке привода, выжиме, состоянии маховика или сборке. Одно только ощущение необычной педали такого диагноза не подтверждает.
При поиске методики важно не спутать техническую документацию со случайными материалами из поисковой выдачи. Например, страница читать манга русский перевод к испытаниям сцепления отношения не имеет. Для оценки комплекта нужны документы с описанием оборудования, конфигурации и измеренных параметров.
Вердикт
Для классической Audi 200 с умеренно форсированным мотором органический усиленный комплект может быть разумной отправной точкой, если его номер подтверждён для конкретного маховика и трансмиссии. Значение до 520 Н·м относится к указанному исполнению Sachs Performance, а не ко всем комплектам диаметром 240 мм.
Металлокерамика с заявленными для отдельных вариантов 700–850 Н·м уместна в проекте, которому действительно нужна такая способность передавать нагрузку. Вместе с запасом приходят более резкое включение и повышенные требования к состоянию деталей и точности установки. Просто поставить самый мощный комплект и забыть о трансмиссии не получится.
При выборе я бы сверял не одну цифру, а весь набор: каталожную применимость, тип маховика, прижимную силу, усилие выжима, условия измерения момента пробуксовки и поведение при нагреве. Потом соотносил бы это с тем, как именно ездит машина. Такой подход полезнее обещания ресурса в километрах: у сцепления он начинается с правильной совместимости и заканчивается тем, как водитель использует педаль.
