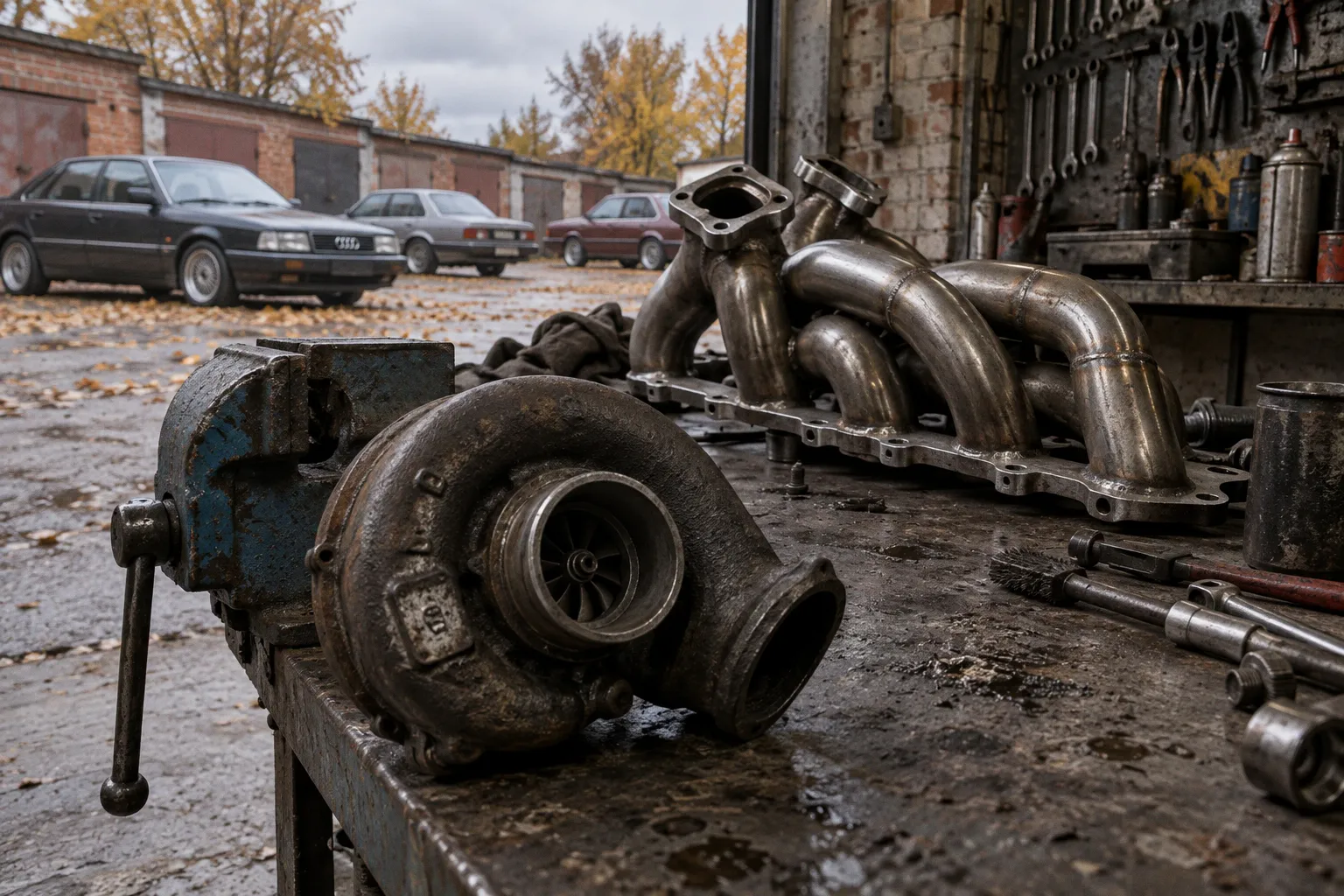

Выпускной коллектор для Audi 200: лучшие решения для тюнинга
Популярный план звучит просто: поставить турбину побольше, оставить штатный выпускной коллектор и получить заметно больше мощности.
На пятицилиндровой Audi 200 такой конфиг часто спотыкается ещё до настройки: заводской чугун уже пережил годы температурных циклов, может быть растрескан, а его проходное сечение становится ограничением при росте потока выхлопа. Турбина крупнее — нагрузка выше; трещина, которую раньше можно было не замечать, быстро перестаёт быть косметической проблемой.
У выпускного коллектора Audi 200 в тюнинге есть три основных сценария: восстановить подходящую штатную деталь, перейти на более производительный чугунный вариант вроде решения от RS2 или Wagner Tuning либо заказать сварной равнодлинный коллектор под конкретную турбину. Универсального победителя тут нет. Выбор зависит от мотора, фланца, мощности и того, насколько владелец готов менять весь конфиг ради нескольких выигранных характеристик.
Почему штатный чугун становится слабым местом
На Audi 200 поколения C3, выпускавшейся в 1983–1991 годах, встречаются пятицилиндровые турбомоторы с разной конструкцией головки и выпускного тракта. Среди десятиклапанных это MC, KG и 1B; среди двадцатиклапанных — 3B. В более широком семействе Audi встречаются также RR, AAN и ADU, но детали для них нельзя выбирать только по надписи «пятицилиндровый турбо»: геометрия и компоновка имеют значение.
Заводские коллекторы сделаны из чугуна. Для серийной машины это разумный материал: он держит высокую температуру и не требует сложной конструкции. Проблема приходит с возрастом и режимом. Постоянные нагрев и остывание, наддув, вибрации и высокая нагрузка со временем провоцируют трещины. На машине, которой уже несколько десятилетий, состояние конкретной детали важнее её репутации.
Трещина в коллекторе может нарушить работу выпускного тракта и турбокомпрессора. При этом внешне дефект не всегда сразу выглядит драматично: звук меняется не у всех одинаково, а доступ к месту повреждения часто неудобный. Если мотор собирают под повышенную нагрузку, оставлять сомнительный коллектор «на потом» — сомнительная экономия. При повторной разборке платить придётся временем и работой, а не только за новую деталь.
Есть и второй предел — пропускная способность. Штатный узел проектировали под заводскую конфигурацию. Когда меняются турбина, давление наддува и настройка ЭБУ, требования к выпуску тоже меняются. Но сама по себе замена коллектора не гарантирует прибавку мощности. Без соответствующей турбины, настройки и согласованного выпуска точную прибавку обещать нельзя: значение зависит от всего конфига, а не от одной железки.
Коллектор не делает мощность в одиночку. Он освобождает выпуск там, где остальная конфигурация уже способна этим воспользоваться.
Заварить старый чугун — не универсальный тюнинг-приём. Ремонт может иметь смысл как отдельная восстановительная работа, но рассчитывать, что любой треснувший коллектор после сварки станет надёжным узлом для высоконагруженного турбомотора, не стоит. Бытовая холодная сварка здесь тем более не решает задачу. Начинать разумно с диагностики: выяснить, что именно стоит на моторе, где повреждение, каково состояние привалочных плоскостей и под какую нагрузку собирается автомобиль.
Чугунные решения: RS2 и Wagner Tuning
Для Audi 200 20V с мотором 3B логичный OEM+ маршрут — коллектор от Audi RS2, рассчитанный на двигатель ADU. Он обеспечивает более свободный проток газов по сравнению со штатной деталью 3B и сохраняет подход к доработке без перехода на полностью кастомную сварную конструкцию.
Но «от RS2» не означает «поставил и забыл». Перед покупкой нужно сверить исполнение детали, сопряжение с конкретной головкой, турбиной и остальным выпуском. Для 10-клапанных моторов MC и KG этот вариант нельзя автоматически считать заменой: у 10V и 20V отличаются геометрия и привалочная плоскость головки. Ошибка тут не лечится подбором прокладки потолще — деталь должна соответствовать мотору.
Другой путь — высокопроизводительный чугунный коллектор Wagner Tuning Evolution. В его конструкции используется термостойкий чугун D5S, диаметр каналов составляет 38,5 мм, а крепление под штатный вестгейт сохранено. Это вариант для тех, кто хочет более производительную чугунную деталь, но не хочет сразу уходить в индивидуальный сварной кастом.
Сохранённое крепление вестгейта — практичный плюс, однако оно не отменяет проверки совместимости с конкретной турбиной и компоновкой. Перед заказом стоит установить, какой именно фланец нужен, куда будет подключаться вестгейт и насколько узел сочетается с имеющимися горячей частью турбины и даунпайпом. Коллектор может быть качественным сам по себе, но неподходящий фланец превратит покупку в цепочку переходников и переделок.
| Вариант | Сильная сторона | Что ограничивает выбор |
|---|---|---|
| Штатный коллектор после оценки состояния | Сохраняет близкую к заводской конфигурацию | Возрастные трещины и ограничения серийного узла |
| Коллектор Audi RS2 для 3B | OEM+ решение для Audi 200 20V с улучшенным протоком относительно штатной детали 3B | Нужна проверка геометрии и сопряжения; не следует переносить выбор на 10V |
| Wagner Tuning Evolution | Высокопрочный термостойкий чугун D5S, каналы 38,5 мм, сохранено крепление штатного вестгейта | Нужно согласовать фланец, турбину и компоновку |
| Равнодлинный стальной кастом | Можно проектировать под конкретную турбину и цели проекта | Выше требования к изготовлению, монтажу и тепловой компоновке |
Для дорожной Audi 200, где важны предсказуемость и ремонтопригодность, чугунный вариант часто выглядит спокойнее кастома. У него меньше индивидуальных решений, которые потом придётся объяснять следующему механику. Если задача — освежить 3B и сделать выпуск менее ограничивающим, RS2 стоит рассматривать как понятное OEM+ направление. Если нужна специализированная конфигурация, Wagner может закрыть запрос на производительный чугунный узел. Но конкретный выбор всё равно начинается с мотора и турбины, а не с красивого каталожного фото.
Равнодлинный стальной коллектор: когда кастом оправдан
Равнодлинный коллектор на пять цилиндров Audi — решение для проекта, где важна не только прочность, но и характер работы турбосистемы. Длина раннеров влияет на то, как сходятся импульсы выхлопных газов. В правильно спроектированной конструкции импульсы от цилиндров можно выровнять, чтобы изменить поведение турбины и сместить пик крутящего момента. Для мощной конфигурации такой подход способен помочь снизить турболаг.
Ключевое слово здесь — «правильно». Равная длина сама по себе не превращает любую сварную конструкцию в быстрый отклик и большой верх. Значение имеют диаметр труб, форма изгибов, качество сварки, компоновка турбины и настройка двигателя. Если геометрия выбрана без связи с целью проекта, владелец получает красивую нержавейку, сложный монтаж и результат, который на дороге может оказаться хуже ожидаемого.
Стальной коллектор даёт свободу под нестандартный конфиг. Можно выбрать положение турбины и нужный фланец, спроектировать трассу под конкретную подкапотную компоновку. Эта свобода полезна, когда турбина уже не укладывается в штатные точки крепления или проект требует отдельного решения по горячей части. Она же добавляет рисков: сварной узел зависит от качества изготовления и того, как он закреплён относительно двигателя и турбины.
Я бы оценивал такой заказ по чертежу и логике, а не по обещанию «равнодлинный — значит быстрый». До изготовления должны быть определены турбина, фланец, положение вестгейта, место для даунпайпа и тепловые зазоры. Иначе коллектор может идеально выглядеть на столе, а после установки выяснится, что вестгейт не помещается, выпуск упирается в соседние элементы или для обслуживания приходится разбирать половину моторного отсека.
Чугунный коллектор или стальной для турбо — вопрос не про победу материала в вакууме. Чугун привлекателен готовой конструкцией и более прямым путём установки в подходящую конфигурацию. Сварная нержавеющая сталь раскрывается там, где нужна индивидуальная геометрия. В обоих случаях плохое исполнение обнуляет достоинства материала.
Фланец под турбину: K24, K26, T3 или T4
На пятицилиндровых Audi применяют коллекторы с посадочными решениями под турбины K24 и K26, а также с универсальными фланцами T3 и T4. Это не просто выбор отверстий на детали. Фланец задаёт, какую турбину можно установить без переделки коллектора и насколько легко будет свести горячую часть, вестгейт и выпуск.
Если проект остаётся близким к заводскому, логично сначала смотреть на совместимый фланец под выбранную турбину, а уже потом сравнивать сами коллекторы. Переход на T3 или T4 имеет смысл, когда он продиктован конфигурацией турбокомпрессора и задачей проекта. Делать его «на вырост» без выбранной турбины — значит заранее оплачивать неопределённость. В итоге можно получить деталь, которая подходит по фланцу, но не подходит по компоновке или характеристикам двигателя.
Перед покупкой полезно собрать конфиг на бумаге:
- модель двигателя и тип головки: 10V или 20V;
- установленная или планируемая турбина и её входной фланец;
- способ управления вестгейтом и место для его подключения;
- положение даунпайпа и возможность состыковать его с остальным выпуском;
- цели по мощности и режиму использования автомобиля;
- необходимые переходники и изменения в подкапотной компоновке.
Последний пункт обычно кажется скучным ровно до момента, когда выясняется, что «подходит по фланцу» не означает «встаёт без переделок». Я предпочитаю считать стоимость всего узла: коллектор, крепёж, прокладки, переходы, изготовление сопряжённых деталей и настройка. Цена одной детали не показывает цену решения.
Монтаж и совместимость: 10V и 20V не смешивать
Главная ловушка при подборе — считать все пятицилиндровые турбомоторы Audi одной большой взаимозаменяемой семьёй. У MC и KG с десятиклапанной головкой геометрия отличается от 20-клапанного 3B. Различаются расположение раннеров и приваливаемая плоскость. Поэтому коллектор для 20V нельзя покупать для 10V только потому, что в описании указана Audi 200 или пятицилиндровый турбомотор.
До заказа нужны точные данные о двигателе и фотографии или размеры сопрягаемых мест, если продавец не может однозначно подтвердить применение. Для свап-проекта это особенно актуально: код мотора в документах может не совпадать с тем, что реально установлено после прошлых переделок. Сначала идентификация, потом корзина покупок. Обратный порядок бодрит, но дорого.
Монтаж тоже не сводится к тому, чтобы прикрутить коллектор к головке. Нужно проверить прилегание, состояние крепежа, положение турбины, подключение вестгейта и сопряжение с даунпайпом. У стального кастома дополнительно критичны качество сварных соединений и опоры узла: масса турбины не должна превращать коллектор в нагруженный рычаг. У чугунного решения важны соответствие конкретной головке и отсутствие сомнительных компромиссов с переходными деталями.
Что выбрать для проекта Audi 200
Если задача — сохранить близкую к штатной компоновку и умеренно улучшить выпуск на Audi 200 20V с 3B, разумно начать с коллектора Audi RS2. Это понятный OEM+ вариант, но его совместимость с конкретной сборкой всё равно требуется подтвердить.
Если нужен производительный чугунный узел с сохранением крепления под штатный вестгейт, в списке кандидатов есть Wagner Tuning Evolution: термостойкий чугун D5S и каналы диаметром 38,5 мм. Перед покупкой я бы сверил фланец турбины и всю горячую часть, а не ограничивался названием модели.
Равнодлинный нержавеющий коллектор имеет смысл для кастомной конфигурации с выбранной турбиной и ясными требованиями к компоновке и отклику. Это не дешёвый способ «добавить сил одним коллектором». Это часть проекта, где результат зависит от геометрии, изготовления и настройки.
При этом точную прибавку мощности только от замены коллектора обещать нельзя. Она зависит от турбокомпрессора, настройки ЭБУ, состояния двигателя и выпуска в целом. Если продавец называет конкретное число без привязки к полному конфигу и замерам, я бы воспринимал его как рекламный буст, а не инженерный расчёт.
Итог простой: сначала определяем мотор и турбину, затем выбираем фланец и конструкцию. Для 3B чаще всего стоит рассмотреть RS2 как OEM+ решение; Wagner — как производительный чугунный вариант; равнодлинный кастом — как инструмент под конкретный проект. Универсального коллектора, который одновременно дёшев, встаёт на любой 10V и 20V, подходит под любую турбину и гарантирует прирост мощности, в этой истории нет. И хорошо: обычно именно обещание «подходит всем» оказывается самым дорогим пунктом сметы.
