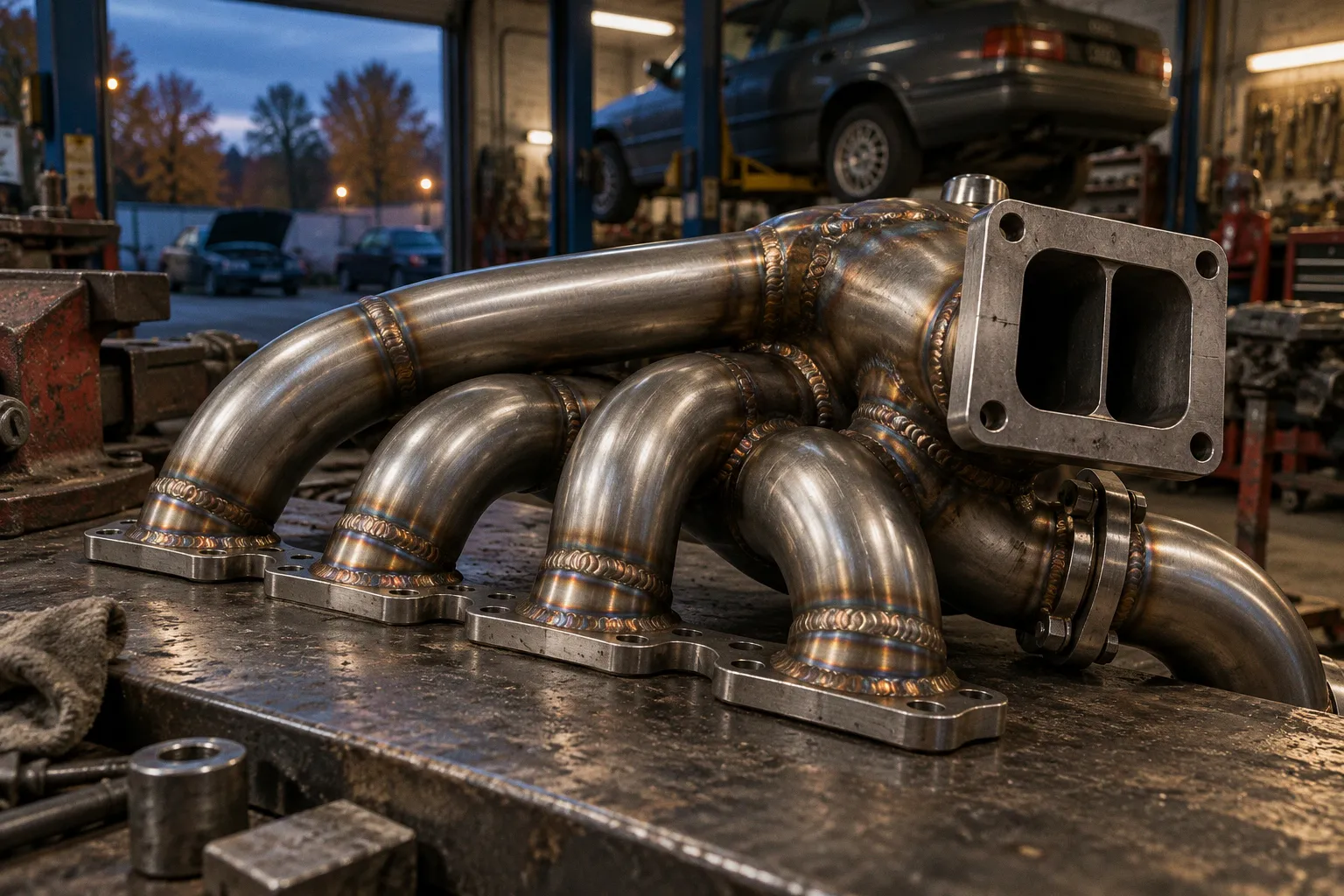

Выпускной коллектор Audi 200: выбор кастомного решения под турбину
Идея поставить на Audi 200 кастомный равнодлинный коллектор, прикрутить к нему турбину покрупнее и получить быстрый спул звучит бодро.
На машине она быстро обрастает уточнениями: какой фланец у турбины, где окажется внешний вестгейт, сколько места останется до капота и что будет с фланцами после нескольких циклов нагрева. Если эти вопросы отложить до момента, когда коллектор уже приехал, бюджет начнёт тюнинговаться сам.
У пятицилиндровой Audi нет универсального коллектора, который одинаково удачно встанет на каждый мотор, кузов и конфиг. В продаже встречаются изделия для Audi 200 20V и более широкого семейства Audi 20V, но каталожное описание применимости не заменяет сверку конкретной головки, турбины и компоновки. Поэтому выбирать надо от задачи и железа вокруг неё, а красивые слова про равную длину каналов оставить на второй этап.
Сначала конфиг, потом фланец
Выпускной коллектор собирает горячий поток из цилиндров и подводит его к турбинной части. Для турбомотора важны геометрия каналов, стыки, жёсткость конструкции, размещение турбины и работа wastegate. Всё это взаимосвязано. Изменили положение турбины ради удобного патрубка — могли усложнить слив масла или упереться корпусом в кузов. Перенесли вестгейт — меняется разводка трубы и доступ к соединениям. Подобрали фланец по названию, не сверив саму турбину, — получили деталь, которая подходит только на фотографии в каталоге.
Перед заказом я бы зафиксировал исходный конфиг в простом списке:
- код двигателя и фактическую конфигурацию головки;
- точную модель турбины или хотя бы её корпус и расположение фланца;
- тип управления наддувом и планируемый внешний вестгейт, если он нужен;
- кузов, положение двигателя и доступные зазоры до капота, моторного щита и соседних узлов;
- целевое применение машины: улица, короткие ускорения или проект с частыми разборками.
Для Audi 200 особенно рискованно переносить применимость с одной машины на другую по одному только слову «20V». В доступных описаниях есть конкретные заявления о совместимости с Audi 200 20V определённых лет и с некоторыми моделями S2, urS4, urS6 и Urquattro. Они не подтверждают автоматически установку на любой 3B, MC или AAN. Для MC это особенно важная оговорка: описание изделия для 20-клапанного двигателя само по себе не доказывает, что оно подходит к конкретной машине с этим кодом.
Покупателю нужен чертёж или хотя бы подтверждение размеров и точек привязки. В идеале производитель сверяет коллектор с головкой, выбранной турбиной и планом размещения в моторном отсеке. Если такой сверки нет, на владельца переезжает весь риск: разница в ориентации корпуса турбины, креплении даунпайпа и доступе к гайкам может превратить покупку в проект по переделке покупки.
T3, T4 или T6: выбираем по турбине, а не по амбициям
Вопрос «T3 или T4 на Audi 200?» часто задают так, будто сам фланец отвечает за характер мотора. Не отвечает. Он должен совпасть с турбинной частью конкретной турбины, а дальнейшие характеристики зависят от полного набора деталей и настройки. По имеющейся информации нельзя честно объявить T3 лучшим для отклика, T4 лучшим для мощности, а T6 решением для большого наддува. Это были бы уверенные выводы без сопоставимых испытаний.
У FRP Engineering стандартным указан T4, а T3 и T6 доступны как опции. CP-Service предлагает комбинированный фланец T3/T4. В каталоге AJP Distributors описан вариант с T3 и посадочным местом под внешний вестгейт. Это набор конструктивных вариантов, не рейтинг того, какой фланец быстрее раскручивает турбину.
| Решение | Что заявлено в описании | Где смотреть особенно внимательно |
|---|---|---|
| FRP, стандартный T4 | Коллектор второго поколения для Audi 200 20V 1991 года и Audi S4/S6 1992–1997 годов | Совпадает ли конкретная турбина с фланцем; влезает ли её корпус в моторный отсек |
| FRP, опциональный T3 или T6 | Варианты фланца турбины для заказного коллектора | Нужны точные размеры и подтверждение совместимости с выбранной турбиной |
| CP-Service, комбинированный T3/T4 | Коллектор для пятицилиндрового Audi 20V; заявлена применимость к ряду моделей B3–B4 | Не считать описание автоматическим подтверждением установки на любую Audi 200 или MC |
| AJP Distributors, T3 | Для Audi 200 Quattro 1989–1991 годов с турбированным 2,2-литровым мотором и 20 клапанами | Сверить мотор, турбину, внешний вестгейт и фактические зазоры |
Комбинированный фланец может показаться запасом на будущее: сегодня одна турбина, завтра другая. Но универсальность на фланце не делает универсальной остальную геометрию. Корпус новой турбины может оказаться длиннее или шире, изменить положение выхода, потребовать другого крепления даунпайпа. Перед покупкой стоит выяснить не только, какие фланцы заявлены, но и как они влияют на положение турбины относительно двигателя.
Фланец выбирают под конкретный турбинный корпус. Название T3 или T4 не заменяет сверку размеров и компоновки.
FRP указывает, что его конструкция допускает установку турбин размера GT42 с сохранением зазора до капота. Это полезная информация о заявленной компоновке изделия, но не гарантия, что любой GT42 встанет на любую Audi 200 без дополнительных проверок. У турбин с одинаковым условным размером могут отличаться корпуса, ориентация и навесное железо. Здесь лучше запросить у изготовителя конкретные габариты и положение фланца, чем потом выяснять, какой именно миллиметр оказался лишним.
Равная длина каналов и металл: что подтверждено, а что остаётся обещанием
FRP описывает коллектор второго поколения как конструкцию с более равной длиной первичных каналов и расположением каналов в порядке чередования импульсов. Производитель связывает это с улучшением раскрутки турбины и снижением противодавления на высоких оборотах. Звучит логично для инженерного описания, но независимых сравнительных замеров для разных коллекторов на Audi 200 в доступной фактуре нет. Значит, корректно говорить о заявлении производителя, а не о доказанном приросте мощности или гарантированном уменьшении лага.
Равнодлинность сама по себе не выдаёт секундомерный результат. На поведение системы влияют турбина, объём и форма каналов, настройка двигателя, распредвалы, выпуск после турбины и режим, в котором машина используется. Без стендовых графиков до и после нельзя приписать именно коллектору изменение мощности или времени раскрутки. Если продавец обещает заметный эффект, просите данные для сопоставимого двигателя и конфигурации. Если данных нет, перед вами гипотеза или рекламная формулировка, а не замер.
По материалам есть более предметные сведения. FRP указывает толстостенные трубы из нержавеющей стали Schedule 40, фланец головки и объединяющий коллектор из нержавеющей стали. CP-Service описывает вариант из нержавеющей стали 321L с трубами размером 42,4 × 2 мм. Эти сведения помогают понять конструкцию, однако сами по себе не отвечают на вопрос о ресурсе конкретного изделия. Для такого вывода нужны детали о сварке, опорах, термонагружении и эксплуатации, а также независимые наблюдения за долговечностью.
Толстая стенка выглядит привлекательной для горячей зоны, но масса и тепловое расширение тоже входят в уравнение. Коллектор испытывает повторяющиеся циклы нагрева и остывания, а турбина добавляет нагрузку на конструкцию. Поэтому при выборе стоит смотреть, как выполнены швы и фланцы, есть ли поддержка тяжёлой турбины и как производитель решает вопрос с деформацией. Экономия на опоре может закончиться трещиной или нагрузкой на соединение с головкой. Сам факт, что труба сделана из нержавейки, от этих сценариев не страхует.
Упоминание стали 321L полезно при сравнении карточек, но превращать марку материала в итоговый вердикт рано. Если нет одинаковых условий теста и понятной статистики отказов, материал не позволяет точно предсказать срок службы. Для проектной машины разумнее запросить у продавца сведения о конструкции и обслуживании, чем выбирать по одной строке в спецификации.
Внешний wastegate: место для фланца ещё не означает, что всё встало
У AJP Distributors описан коллектор с T3 и посадочным фланцем внешнего вестгейта под 35 или 38 мм. Заявленная применимость ограничена Audi 200 Quattro 1989–1991 годов с турбированным 2,2-литровым двигателем на 20 клапанов. Это конкретнее, чем расплывчатое «под Audi 20V», но перед заказом всё равно требуется сверить установленный двигатель и остальную компоновку.
С внешним вестгейтом важно положение самого узла и направление потока к нему. Нужно понимать, удобно ли подвести управляющую линию, не конфликтует ли корпус с другими деталями и куда пойдёт отвод. Выбор между 35 и 38 мм нельзя делать по принципу «побольше — значит лучше»: данных, позволяющих назвать один размер универсально правильным для Audi 200, нет. Нужны расчёт конкретного конфига и подтверждение, что выбранная деталь подходит к схеме управления наддувом.
На этапе заказа я бы уточнил четыре вещи: какой именно фланец предусмотрен, под какой размер вестгейта сделана посадка, как ориентирован отвод и можно ли получить изображение или чертёж узла в установленном положении. Одной фотографии коллектора на столе мало. Она показывает, что деталь существует; она не показывает, как к ней подлезть ключом после установки турбины.
Документировать сборку тоже полезно: фотографии фланцев, размеры, положение турбины, точки крепления и список фактических компонентов потом сэкономят время при настройке и ремонте. Это тот же подход, который используют цифровые системы в проектах городской инфраструктуры: цифровые решения для умного города помогают связывать отдельные элементы в работающую систему. На машине масштаб другой, но смысл знакомый: детали должны состыковаться в реальной компоновке, а не только в каталоге.
Заказ под капот Audi 200: проверяем до оплаты
FRP указывает, что коллекторы изготавливаются под заказ, а ориентировочный срок составляет около трёх недель. Также заявлена гарантия от трещин и прогара для первоначального покупателя. Это стоит зафиксировать в переписке вместе с конкретной спецификацией изделия: материалом, фланцем турбины, конфигурацией под вестгейт и подтверждённой применимостью. Срок изготовления ориентировочный, поэтому под него не стоит без запаса планировать весь график сборки.
Перед оплатой полезно получить ответы в письменном виде:
- для какого двигателя и кузова изготовлен коллектор;
- какие размеры и положение фланца предусмотрены;
- к какой конкретно турбине относится заявленная совместимость;
- предусмотрена ли опора для тяжёлой турбины и что входит в гарантийные условия;
- какие именно зазоры производитель проверял, включая пространство до капота;
- потребуется ли менять положение даунпайпа, масляных линий или других элементов.
Зазор до капота — не единственная проверка. Турбина и коллектор должны оставить рабочее место для монтажа, крепежа и обслуживания. Надо учитывать соседние агрегаты, прокладку масляных линий, доступ к креплениям и возможность снять нужные узлы без демонтажа половины передка. Если проект сильно кастомный, точный замер на конкретной машине надёжнее, чем обещание, что изделие подходит к целому семейству Audi 20V.
Здесь особенно заметна цена дешёвого решения. Если коллектор требует переварить фланец, перенести вестгейт или переделать выпуск, экономия на детали растворяется в работе и повторных подгонках. А если после установки турбина висит на коллекторе без поддержки, нагрузка достаётся горячей части и её соединениям. Я бы оценивал предложение по комплектности данных и ясности ответственности изготовителя, а не по эффектной фотографии сварных швов.
Что я бы выбрал
Для проекта с уже выбранной турбиной логичнее начинать с точного совпадения фланца и компоновки. Варианты FRP с T3, T4 или T6 имеют смысл рассматривать после сверки с конкретным корпусом; стандартный T4 не делает коллектор автоматически предпочтительным. Комбинированный T3/T4 от CP-Service может быть удобен как конструктивный вариант, но заявленную применимость к моделям B3–B4 нельзя без проверки растянуть на любую Audi 200. Решение AJP с T3 и посадкой под внешний вестгейт выглядит предметно для указанной конфигурации Audi 200 Quattro 20V, если двигатель и компоновка действительно совпадают.
Если цель — равнодлинный коллектор ради лучшего отклика, стоит запросить сопоставимые замеры именно для близкого мотора и турбины. Заявления о равной длине каналов и улучшении spool помогают понять замысел конструкции, но не заменяют график. Если задача — поставить крупную турбину, сначала нужно подтвердить реальные размеры и зазоры. FRP заявляет возможность компоновки GT42 с зазором до капота, однако это следует трактовать как характеристику описанной конструкции, а не обещание универсальной установки любого GT42.
Мой вердикт простой: хороший кастомный выпускной коллектор Audi 200 начинается с точного техзадания, а не с выбора самой внушительной буквы в обозначении фланца. Сверяйте двигатель, турбину, вестгейт и кузов, требуйте размеры и условия гарантии, отделяйте измеренные результаты от слов производителя. Так меньше шансов купить красивую нержавейку, которая отлично смотрится на верстаке и плохо дружит с машиной.
