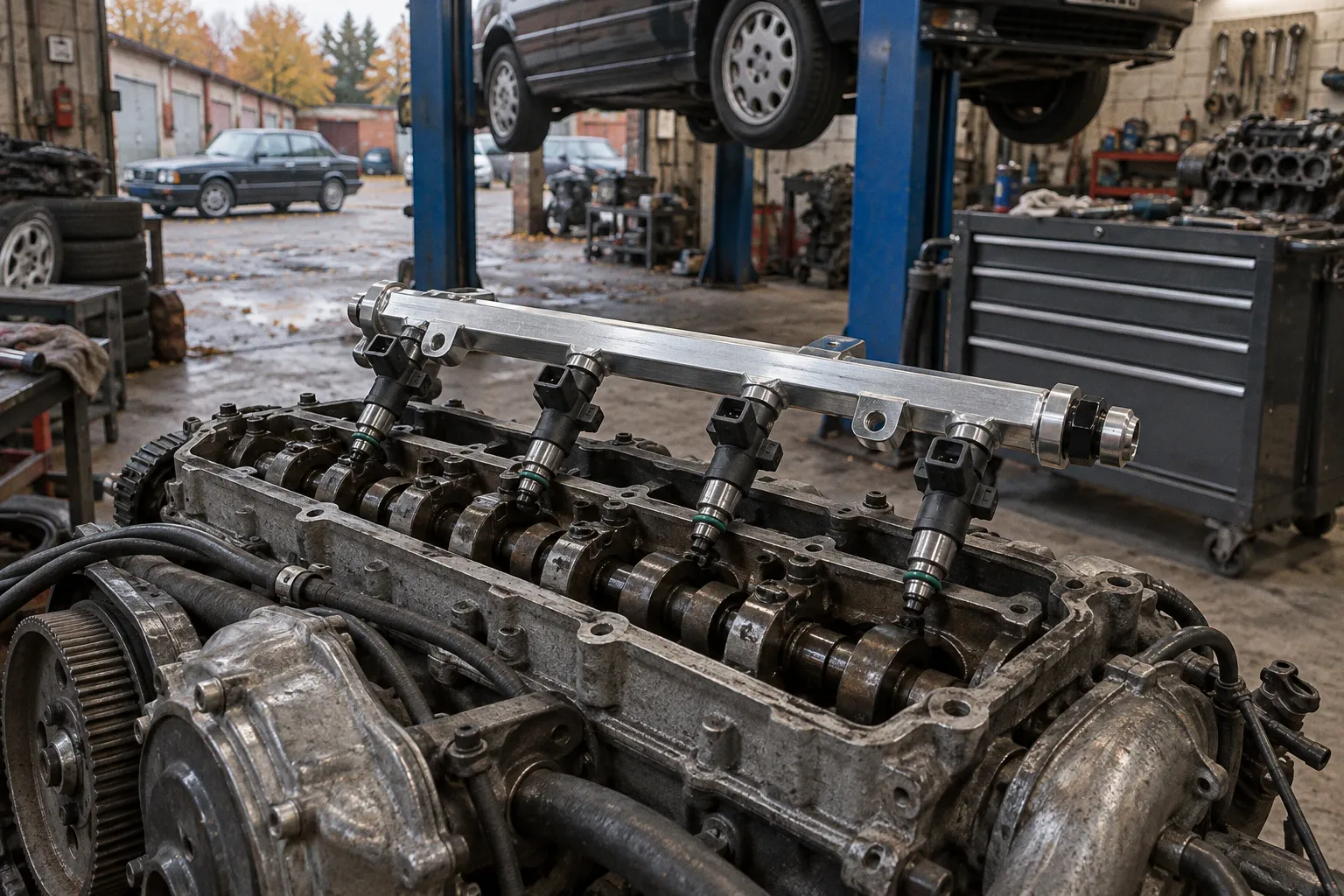

Топливные форсунки для Audi 200: три пути апгрейда под наддув
У владельцев пятицилиндровой Audi 200 часто одна цель: добавить мотору тяги, не превратив машину в капризный проект. Но прежде чем выбирать турбину и выпуск, нужно понять, чем двигатель будет получать топливо.
На десятиклапанном MC штатный K-Jetronic рассчитан на заводскую конфигурацию. Когда меняются наддув и требования к мощности, возможности механического впрыска становятся ограничением.
Переход на электронные форсунки решает не всё сам по себе. Понадобятся подходящие рампа и адаптеры, совместимая электрика и настройка ЭБУ. Для 20-клапанного мотора с электронным впрыском задача обычно начинается с подбора форсунок к целевой мощности. Для MC сначала нужно решить, как именно заменить механическую систему.
На наддувном моторе топливную часть подбирают вместе с управлением. Новые форсунки без настройки ЭБУ не дают безопасного запаса.
Тупик механического впрыска: почему K-Jetronic ограничивает потенциал наддува
K-Jetronic на десятиклапанных MC дозирует топливо механически. Воздушный поток отклоняет измерительную заслонку, а дозатор распределяет топливо по отдельным трубкам, ведущим к механическим форсункам. Электронного управления каждой форсункой здесь нет: подача зависит от работы дозатора и давления в системе.
В штатной конфигурации такая схема выполняет свою задачу. При изменении наддува и других параметров мотора заводская калибровка уже может не соответствовать фактической потребности двигателя. Нельзя рассчитывать, что механический дозатор автоматически обеспечит нужное количество топлива в новых условиях. Состав смеси нужно контролировать, а саму систему оценивать целиком, а не только по тому, заводится ли мотор и держит ли холостой ход.
KE-Jetronic сохраняет механический принцип дозирования, добавляя электронную коррекцию. Это не делает его полноценным электронным впрыском: основная подача по-прежнему связана с работой механической части. Поэтому замена отдельных форсунок на электронные не является простым способом расширить возможности штатной системы.
Когда проект выходит за пределы конфигурации, под которую рассчитан механический впрыск, остаются два осмысленных пути: доработка системы со специалистом, который хорошо знает её ограничения, или переход на EFI. Во втором случае дозатор и трубки штатной системы уступают место рампе и форсункам с электронным управлением. Это уже комплексная переделка, где вместе должны работать топливная магистраль, датчики, проводка и ЭБУ.
В K-Jetronic топливо от дозатора идёт к форсункам по отдельным трубкам. Для EFI нужны другие узлы: рампа, электронные форсунки и подходящее управление.
Переход на электронный впрыск: компоненты для конверсии 10V и 20V
Конверсия MC на EFI начинается с компоновки. Нужно разместить форсунки в головке, закрепить рампу, подвести топливо и подключить форсунки к ЭБУ. Готовые комплекты для пятицилиндровых Audi могут упростить задачу, но состав набора и совместимость деталей стоит проверить до покупки. Название «комплект» само по себе ещё не гарантирует, что всё подойдёт конкретному мотору и выбранной системе управления.
Обычно для перехода нужны:
- рампа, рассчитанная на пять форсунок и выбранное рабочее давление;
- электронные форсунки, совместимые с рампой, посадочными местами и ЭБУ;
- адаптеры для установки форсунок в штатные гнёзда;
- регулятор давления топлива, согласованный с конфигурацией впуска и топливной системы;
- проводка с разъёмами для форсунок и подключением нужных датчиков;
- ЭБУ, способный управлять выбранными форсунками и корректно работать с конкретным мотором.
Для MC это не операция с заменой одного узла. Механические форсунки K-Jetronic и электронные форсунки отличаются конструкцией и способом управления. Штатный дозатор с трубками не превращается в электронную рампу: вместе с форсунками придётся продумать топливоподачу и управляющую часть системы.
Что меняется на 3B
Двадцатиклапанный 3B изначально оснащён электронным впрыском, поэтому ему не требуется конверсия с механического дозатора на EFI. Здесь задача обычно состоит в том, чтобы подобрать новые форсунки к изменённой конфигурации двигателя и обеспечить правильную калибровку ЭБУ. При этом нельзя считать, что штатный блок без изменений автоматически справится с любыми форсунками и любым уровнем наддува.
Перед покупкой полезно сверить характеристики конкретных форсунок, тип разъёма и электрическое сопротивление с возможностями блока управления. Затем нужно определить, можно ли откалибровать штатный ЭБУ под выбранную конфигурацию или проект потребует дополнительного блока либо standalone-системы.
Для MC путь к электронному впрыску длиннее: нужны рампа, адаптеры, проводка и ЭБУ. Для 3B обычно сохраняется архитектура EFI, но меняются сами форсунки и калибровка. В обоих случаях совместимость определяет результат, а не одна цифра производительности в карточке детали.
Производительность форсунок: когда выбирать 440 cc, а когда 630 cc
Подбор форсунок для тюнинга мотора AAN или другого пятицилиндрового турбомотора нельзя свести к правилу «чем больше, тем лучше». Производительность должна соответствовать расходу топлива на целевой мощности, давлению в системе и возможностям ЭБУ управлять форсункой на малых нагрузках. Если сразу взять заметно более производительную модель, не оценив её характеристики и калибровку, могут ухудшиться холостой ход и переходные режимы.
440 cc и 630 cc часто рассматривают как ступени для разных конфигураций. Но эти значения не гарантируют конкретную мощность сами по себе. На результат влияют давление, состав топлива, целевая смесь, коэффициент заполнения форсунок и запас, который закладывает настройщик. Поэтому таблица ниже годится как ориентир для сравнения, а не как готовая спецификация для покупки.
| Параметр | 440 cc/min | 630 cc/min |
|---|---|---|
| Общая роль | Более умеренный вариант для проекта с ограниченной целью по мощности | Больший запас для более требовательной конфигурации |
| Что нужно учитывать | Запаса может не хватить, если мотор потребует больше топлива, чем рассчитано | На малых нагрузках особенно важны минимальный импульс и калибровка |
| Совместимость с ЭБУ | Требуется настройка под конкретную форсунку | Требуется настройка; иногда возможностей штатного управления недостаточно |
| Установка | Проверить разъём, длину, уплотнения и посадку | Проверить те же параметры, а также диапазон управления ЭБУ |
Если проект строится вокруг примерно трёхсот сил, выбор между этими вариантами нужно делать по расчёту и характеристикам конкретной форсунки. Не стоит заранее объявлять 440 cc достаточными для любой такой конфигурации или считать 630 cc обязательными. У двух моторов с одинаковой заявленной мощностью фактическая потребность в топливе может различаться из-за давления, состава смеси и особенностей настройки.
На холостом ходу и при малой нагрузке важна не только максимальная подача. У форсунки есть минимальная длительность импульса, при которой она работает предсказуемо. Если фактическая подача в коротких импульсах плохо описана или ЭБУ не умеет её корректно учитывать, настройка может оказаться сложной. В калибровке учитывают и задержку открытия форсунки, известную как dead time. Она зависит от напряжения и должна быть корректно задана в ЭБУ.
Отдельный вопрос при подборе: высокоомные или низкоомные форсунки Audi. Высокоомные модели часто проще согласовать с ЭБУ, рассчитанным на такой тип нагрузки. Низкоомные могут требовать соответствующего драйвера или схемы с резисторами. Нельзя выбирать тип только по привычному названию серии: нужно проверить сопротивление именно тех форсунок, которые будут установлены, и требования блока управления.
Монтаж: адаптеры, уплотнения и электрика
На пятицилиндровом моторе электронную форсунку нужно правильно посадить в головку и совместить с рампой. Для этого применяют адаптеры, которые обеспечивают подходящую посадку и соосность. Размеры и форма адаптера должны соответствовать и форсунке, и штатному гнезду. Универсальная деталь без подтверждённой совместимости может привести к перекосу или неплотной посадке.
Неправильно подобранное уплотнение создаёт утечку топлива или подсос воздуха. Перед сборкой проверяют состояние посадочных поверхностей, соответствие колец и то, насколько уверенно форсунка удерживается в адаптере. Старые или повреждённые кольца лучше заменить. Материал уплотнения должен быть рассчитан на контакт с бензином и рабочую температуру, а смазывать его следует подходящим составом, не повреждающим резину.
После установки осматривают соединения и проверяют герметичность топливной системы до запуска и под нагрузкой. Если есть запах топлива, следы подтекания или нестабильная работа цилиндра, запускать мотор и продолжать настройку нельзя, пока причина не найдена. Исправная электрическая часть не компенсирует неправильную посадку форсунки.
Разъём тоже должен подходить к конкретной модели. У разных форсунок могут различаться типы разъёмов, даже если их производительность кажется подходящей. При переходе на другой тип заранее подбирают ответные разъёмы и проверяют качество соединений. На наддувном моторе проводка должна быть надёжно закреплена и защищена от нагрева, вибрации и контакта с подвижными деталями.
Высокоомные и низкоомные форсунки
Сопротивление обмотки влияет на то, какую нагрузку получает выходной каскад ЭБУ. Высокоомные форсунки обычно рассчитаны на прямое подключение к подходящему выходу блока. Низкоомные требуют совместимого драйвера или предусмотренной схемы управления. Подключение без проверки может перегрузить выходной каскад или нарушить работу форсунок.
До монтажа стоит сверить маркировку и документацию, а затем измерить сопротивление обмотки мультиметром. Если измерение расходится с ожидаемым, сначала нужно разобраться, что именно находится в руках: не та модель, неисправная форсунка или проблема с измерением. Подключать комплект наугад и проверять его первым запуском неразумно.
При замене форсунок на Audi 200 20V важно учитывать и разъёмы, и параметры управления. Совпадение посадочных размеров не означает электрическую совместимость, а подходящее сопротивление не гарантирует, что ЭБУ сможет правильно дозировать топливо. Эти вопросы проверяют вместе.
Промывка или замена форсунок на старом турбо
Не каждый симптом означает, что форсунки нужно менять на более производительные. Нестабильный холостой ход, пропуски или разница в работе цилиндров могут быть связаны с загрязнением, износом, подсосом воздуха, проводкой или другими узлами. Сначала стоит проверить состояние системы и, если есть такая возможность, снять форсунки для диагностики и оценки равномерности подачи.
Промывка уместна, если форсунки исправны, а проблема связана с загрязнением. Она не восстановит изношенную или повреждённую деталь и не добавит производительности сверх её конструктивных возможностей. Если форсунка течёт, плохо распыляет или заметно отличается от остальных по результатам проверки, замена может быть разумнее. Для старого турбомотора важно не принимать решение только по пробегу или возрасту: сначала нужно установить причину неисправности.
Настройка ЭБУ: обязательное условие работы новых форсунок
Новые форсунки меняют количество топлива, которое двигатель получает при заданном управляющем импульсе. Поэтому прежняя калибровка не становится подходящей автоматически. После установки нужно согласовать данные форсунок с ЭБУ, проверить смесь и работу двигателя в разных режимах. Простая замена деталей без настройки может привести к переливу или недостатку топлива.
Доступны три основных подхода:
- Настройка штатного ЭБУ. Подходит, если блок можно откалибровать под форсунки и конфигурацию двигателя, а сама система сохраняет нужные функции управления.
- Piggyback. Дополнительный блок корректирует работу штатной системы. Его возможности зависят от конкретной модели и того, какие сигналы он умеет изменять.
- Standalone. Отдельный блок управления даёт больше свободы при глубоко изменённой конфигурации, но требует полноценной настройки и грамотного подключения датчиков.
Ни один из вариантов не отменяет измерений. Настройщику нужны данные о форсунках, давлении топлива и параметрах двигателя. После изменения компонентов проверяют не только режим полной нагрузки, но и запуск, прогрев, холостой ход и переходные режимы. Если мотор работает приемлемо на месте, это ещё не подтверждает, что смесь безопасна под наддувом.
Для MC переход на EFI и настройка ЭБУ идут одной связкой: рампа, форсунки и управление должны быть спроектированы как единая система. Для 3B или AAN с электронным впрыском задача проще по устройству, но требования к калибровке остаются. В обоих случаях сначала определяют цель проекта, затем подбирают детали и только после этого настраивают мотор.
Форсунка отвечает за подачу топлива, ЭБУ за то, когда и сколько его подать. Без согласованной калибровки первое не решает задачу.
Выбор между 440 cc и 630 cc имеет смысл только вместе с расчётом мощности, давлением топлива и возможностями блока управления. На MC к этому добавляется переход с механического дозатора и отдельных трубок на электронную рампу. На 20-клапанных моторах важнее проверить совместимость новых форсунок с ЭБУ и заложить настройку в проект.
Топливная часть должна соответствовать мотору в той конфигурации, в которой он будет ездить. Сначала определяют требуемую производительность, затем проверяют установку и электрику, а после запуска настраивают систему. Так у форсунок появляется понятная задача, а у двигателя остаётся запас для работы под наддувом.
