Прошивка блока управления Audi 200: методика теста и результаты
Прошивка блока управления на классической Audi 200 означает работу с самим ЭБУ: его нужно снять, открыть и добраться до микросхемы с калибровками. У машин с моторами MC 2.2 10V и 3B 20V встречаются блоки Hitachi MAC-11/14 и ранние Bosch Motronic.
В них данные хранятся в EPROM, поэтому привычного перепрограммирования через диагностический разъём здесь нет.
Такая работа требует аккуратности и понимания того, что именно меняется в калибровках. Правка порога наддува сама по себе не добавляет мотору безопасной мощности: топливо, зажигание, датчик давления и механическое состояние двигателя должны соответствовать конфигурации. Иначе цифры на стенде окажутся менее важны, чем температура выхлопа и детонация под нагрузкой.
Архитектура блоков управления: от Hitachi MAC-11 до Bosch Motronic
На Audi 200 встречаются разные системы управления, и прошивки для них нельзя считать взаимозаменяемыми.
Hitachi MAC-11 и MAC-14 применяются на десятиклапанных турбомоторах MC. В блоках этой серии калибровки могут храниться в EPROM семейства 27C256. На конкретном ЭБУ нужно смотреть маркировку и тип установленной микросхемы: в MAC-11 встречаются OTP-чипы, которые после записи нельзя стереть ультрафиолетом. В MAC-14 можно встретить стираемую EPROM с кварцевым окошком.
На 20-клапанных моторах 3B ранних выпусков используют Bosch Motronic с калибровками в EPROM, в том числе семейства 27C512. Для работы с ней микросхему считывают и записывают программатором. Возможность и способ замены зависят от исполнения платы и установленного чипа; одной надписи Motronic недостаточно, чтобы заранее определить все нюансы.
В прошивке находятся калибровочные данные, по которым блок рассчитывает подачу топлива, зажигание и управление наддувом. Отдельные параметры могут задавать ограничения по оборотам и условия аварийного отключения. Поэтому настройка ЭБУ Audi 200 20V не сводится к поиску одной «волшебной» ячейки: изменения должны соответствовать датчикам и железу конкретного двигателя.
Если меняется порог ограничения наддува, нужно понимать, какие карты и компоненты рассчитаны на работу выше прежнего порога. Одна цифра в дампе не заменяет настройку двигателя.
Методика замены EPROM: от УФ-стирания до программатора
Работу начинают с идентификации блока и микросхемы. ЭБУ снимают с автомобиля, корпус открывают, затем сверяют маркировки и устройство платы. Внутри могут быть несколько микросхем, и выбирать нужную наугад нельзя: ошибка на этом этапе превращает настройку в ремонт электроники.
До любых изменений считывают установленную прошивку и сохраняют копию. Это исходная точка для сравнения и возможность вернуться к заводской конфигурации, если модифицированный вариант работает неправильно. Файл стоит сохранить отдельно от рабочей копии и не перезаписывать его в процессе правок.

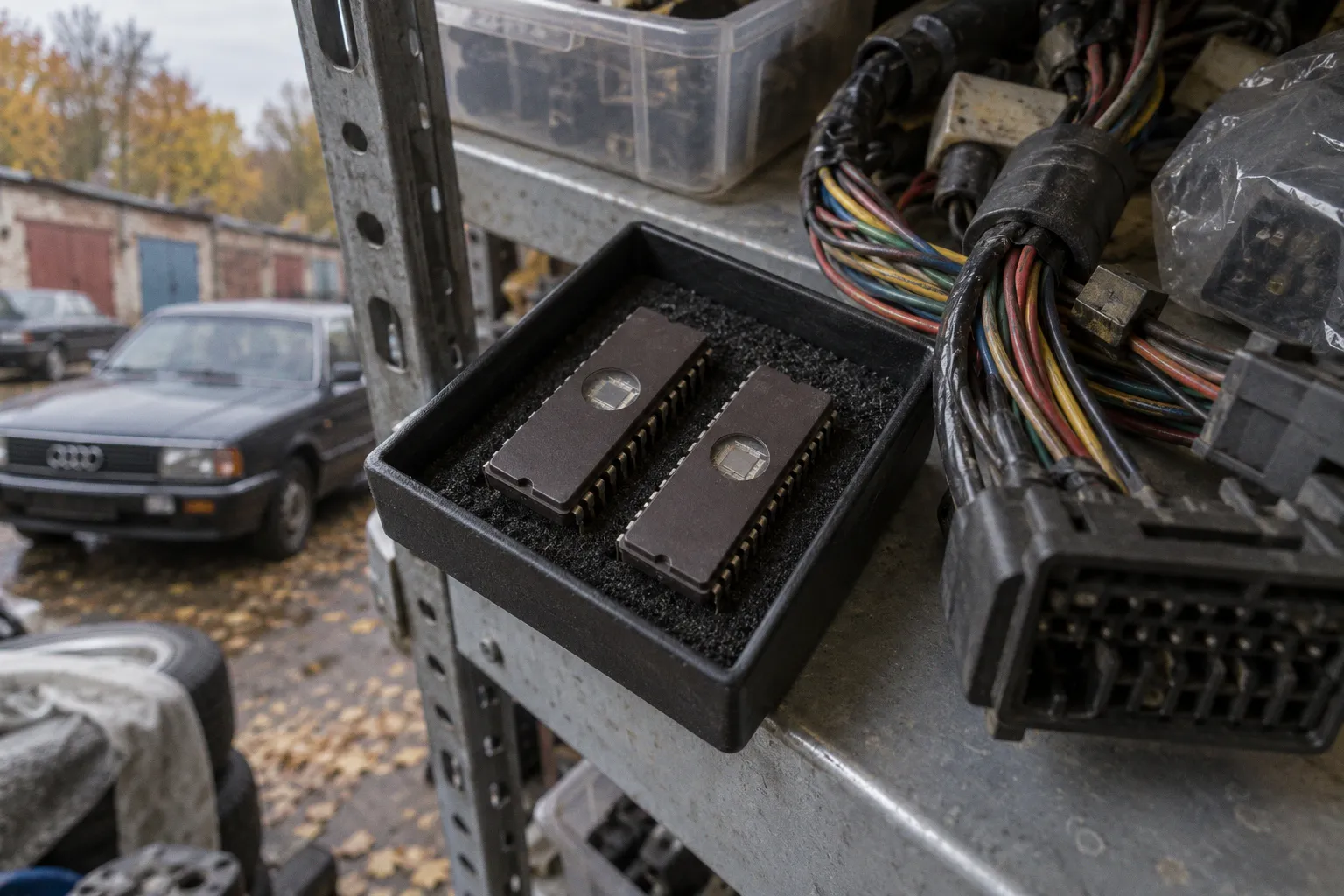

Если установлена стираемая EPROM с кварцевым окошком, последовательность обычно выглядит так:
1. Считать содержимое микросхемы программатором и проверить, что чтение повторяется без расхождений.
2. Сохранить оригинальный дамп, зафиксировав маркировку чипа и сведения о блоке.
3. Стереть EPROM ультрафиолетом в подходящем устройстве. После стирания ячейки не становятся нулевыми: стёртые биты читаются как единицы, поэтому в типичном случае байты отображаются как FFh.
4. Записать подготовленный файл, затем выполнить проверку записи средствами программатора.
5. Установить микросхему обратно с соблюдением ориентации и проверить работу блока на автомобиле.
Срок УФ-обработки зависит от стирающего устройства и состояния микросхемы. Ориентироваться только на таймер недостаточно: готовность проверяют чтением EPROM. Если содержимое стёрто не полностью, в отдельных областях останутся старые данные, и новая запись может завершиться ошибкой или дать некорректный результат.
OTP-чип ультрафиолетом не стирают. Если в блоке установлена такая микросхема, для новой калибровки понадобится совместимый сменный чип, который предварительно программируют, а затем устанавливают вместо исходного. При пайке важно не перегреть плату и не повредить дорожки. Если микросхема установлена в панельку, её можно извлечь без пайки, но и здесь нужно соблюдать ориентацию и не гнуть выводы.
Программатор и софт выбирают под конкретный тип микросхемы. Старые устройства могли подключаться к компьютеру через LPT, современные работают с USB, однако переходник сам по себе не гарантирует совместимость с любой программой или чипом. Перед записью проверяют, что программатор распознаёт микросхему и использует подходящий алгоритм.
После установки EPROM работу не заканчивают. Сначала проверяют запуск и поведение двигателя без длительной нагрузки, затем переходят к контролируемой диагностике и стендовым испытаниям. Если двигатель работает нестабильно, появляются ошибки или смесь выходит за допустимые для настройки пределы, продолжать нагрузочные заезды нельзя.
Преодоление заводских ограничений: сдвиг отсечки наддува до 1,95 бар
Для Hitachi MAC-11/14 один из обсуждаемых параметров настройки MC связан с ограничением наддува. Встречаются калибровки, где порог аварийного ограничения находится примерно на уровне 1,6 бар абсолютного давления; в модифицированных вариантах его могут поднимать вплоть до 1,95 бар. Эти значения нельзя переносить на любой блок без проверки: фактический порог зависит от версии прошивки и способа измерения давления.
Важно различать абсолютное давление и давление наддува относительно атмосферы. Показания механического манометра и параметры, которые использует ЭБУ, могут быть представлены по-разному. До правки нужно выяснить, в каких единицах и относительно какого нуля задан параметр в конкретной системе.
Само повышение порога не создаёт безопасный рабочий режим. Если блок перестаёт ограничивать давление на прежнем уровне, двигатель может оказаться в области, для которой не подходят топливные карты, форсунки, турбина или интеркулер. Поэтому увеличение мощности Audi 200 турбо требует согласованной настройки: учитывают состав смеси, зажигание, управление вестгейтом, состояние системы впуска и качество топлива.
В случае MC правка порога должна рассматриваться вместе с остальными калибровками. Поднимать ограничение и оставлять без проверки топливоподачу опасно: на высокой нагрузке ошибка в смеси или зажигании способна привести к детонации и повреждению двигателя. Состояние свечей, топливной системы, турбокомпрессора и патрубков тоже имеет значение. Прошивка не исправляет утечки наддува, изношенные форсунки и неисправные датчики.
Лимит оборотов также нельзя считать универсальным. Его значение проверяют в исходном дампе конкретного блока, а необходимость изменения оценивают с учётом состояния мотора и используемой конфигурации. Переносить число из чужой прошивки без понимания её назначения не стоит.
Конфигурации мощности: от Stage 1 до RS2-спецификаций с 3-баровым MAP
У мотора 3B больше распространённых вариантов тюнинга, чем у десятиклапанного MC, но и здесь название Stage не гарантирует одинаковую комплектацию. Прошивки под одним обозначением могут отличаться поставщиком, состоянием двигателя и набором установленных деталей. Важнее не ярлык, а соответствие калибровки фактическому оборудованию.
| Параметр | Заводская конфигурация 3B | Stage 1 | Конфигурация уровня RS2 |
|---|---|---|---|
| Мощность | около 220 л.с. в заводском исполнении | для отдельных комплектов заявляют около 264 л.с. | зависит от состава комплекта и состояния двигателя |
| MAP-датчик | штатный | обычно остаётся штатный, если калибровка рассчитана на него | требуется датчик подходящего диапазона, в том числе 3-баровый для соответствующей настройки |
| Топливная система | заводская | зависит от конкретной прошивки и состояния компонентов | может требовать форсунок и насоса большей производительности |
| Охлаждение наддувочного воздуха | штатная система | определяется конфигурацией и режимом эксплуатации | обычно предусматривается более производительный интеркулер |
| Основное условие | исправный штатный мотор | совпадение прошивки с установленными компонентами | согласованная работа датчика, топливной системы, турбонаддува и прошивки |
Цифры мощности из описаний комплектов следует воспринимать как ориентир, а не как обещание результата на любом автомобиле. На стенде итог зависит от методики замера, состояния мотора и трансмиссии, топлива и фактической комплектации. Если проверка нужна для настройки, полезны не только итоговые лошадиные силы, но и параметры смеси, наддува и поведения двигателя под нагрузкой.
Для Stage 1 на 3B обычно стараются сохранить штатный диапазон датчика давления, если именно под него рассчитана прошивка. Замена MAP-датчика сама по себе не улучшает настройку: блок должен быть откалиброван под новый диапазон, иначе показания датчика не будут правильно преобразованы в нагрузку и расчёт топлива.
RS2-спецификация требует большего внимания к комплектующим. Для ряда таких конфигураций используют MAP-датчик диапазона 3 бар, а также соответствующие форсунки, насос и интеркулер. Установка одного 3-барового датчика не превращает автомобиль в RS2: без подходящей калибровки и остальных компонентов двигатель может работать неправильно. Так же не стоит заливать прошивку, рассчитанную на другие форсунки или турбину, только потому, что тип блока совпадает.
Для диагностики прошивки старых Audi полезно сначала описать фактическую конфигурацию: код двигателя и ЭБУ, маркировку EPROM, тип MAP-датчика, турбину, форсунки и изменения топливной системы. Затем сопоставить её с тем, под что сделан дамп. Это не бюрократическая опись, а способ избежать ситуации, когда неисправность датчика принимают за ошибку калибровки, а неподходящую прошивку пытаются исправить повышением порога отсечки.
Диагностика в реальном времени: контроль соленоида вестгейта
После установки прошивки важны измерения в движении и на стенде. Одного манометра недостаточно, чтобы понять, как ЭБУ управляет наддувом: нужно сопоставить давление с нагрузкой, оборотами и состоянием системы управления. Проверку проводят постепенно, прекращая нагрузочные испытания при признаках детонации, пропусках зажигания или нестабильной смеси.
Работу соленоида вестгейта можно контролировать электрическим сигналом. Светодиод с подходящим последовательным резистором подключают по корректной для конкретной схемы методике. Его свечение или мигание показывает изменение работы цепи соленоида. Но рисунок свечения зависит от схемы управления, способа подключения и режима двигателя. Сам по себе мигающий светодиод не доказывает, что давление превысило порог отсечки: он сообщает о работе соленоида, а причину поведения наддува нужно устанавливать по совокупности данных.
Если на разных режимах меняется сигнал соленоида, это повод сопоставить его с показаниями давления и параметрами ЭБУ, а не сразу менять калибровку. Причиной могут быть штатная стратегия регулирования, неисправность проводки или самого соленоида, утечка во впуске либо несоответствие установленной прошивки конфигурации машины.
Для Hitachi MAC-11/14 отдельно проверяют, появляется ли ошибка, связанная с контролем наддува. Наличие кода ошибки важно, но тоже не указывает автоматически на одну причину. Проверяют тракт давления, соединения, датчики, управление вестгейтом и сам факт того, что установленная калибровка подходит блоку. Диагностическую процедуру выбирают для конкретной версии системы: у старых Audi нет универсального сценария, применимого ко всем блокам и годам выпуска.
Результаты теста разумно оценивать по нескольким признакам одновременно:
- давление соответствует целевому диапазону прошивки и не выходит за него при нагрузке;
- сигнал управления соленоидом меняется предсказуемо, без выводов о неисправности по одному миганию;
- в памяти блока не появляются новые ошибки;
- двигатель работает без признаков детонации и пропусков;
- стендовые данные и показания измерительных приборов согласуются с установленными компонентами.
Стенд помогает увидеть, как двигатель набирает нагрузку и где меняются параметры, но не заменяет проверку автомобиля до заезда. Если есть подозрение на утечку, неисправность датчика или проблему с топливоподачей, сначала устраняют её. Настраивать прошивку на заведомо неисправном моторе значит маскировать причину, а не решать её.
Где заканчивается настройка
Прошивка блока управления Audi 200 начинается с идентификации ЭБУ и исходного дампа, продолжается изменением калибровок и заканчивается проверкой на исправном автомобиле. Для EPROM важны корректное чтение, подходящий способ стирания или замены и проверка записи. Для настройки мотора не менее важны датчик давления, топливная система, турбина и состояние двигателя.
Главная ошибка в таких проектах проста: принять изменение одного ограничения за готовый тюнинг. Поднятый порог наддува не гарантирует безопасную смесь, а светодиод на соленоиде не заменяет измерение давления и диагностику. Каждую настройку нужно соотносить с конкретным блоком, конкретной конфигурацией и результатами испытаний.
На Audi 200 нет универсальной прошивки, которая одинаково хорошо подойдёт любому MC или 3B. Есть исходный дамп, установленное железо и режимы, в которых двигатель должен работать. Чем точнее эти три вещи согласованы, тем осмысленнее результат и тем меньше вероятность, что прирост на графике закончится ремонтом мотора.
